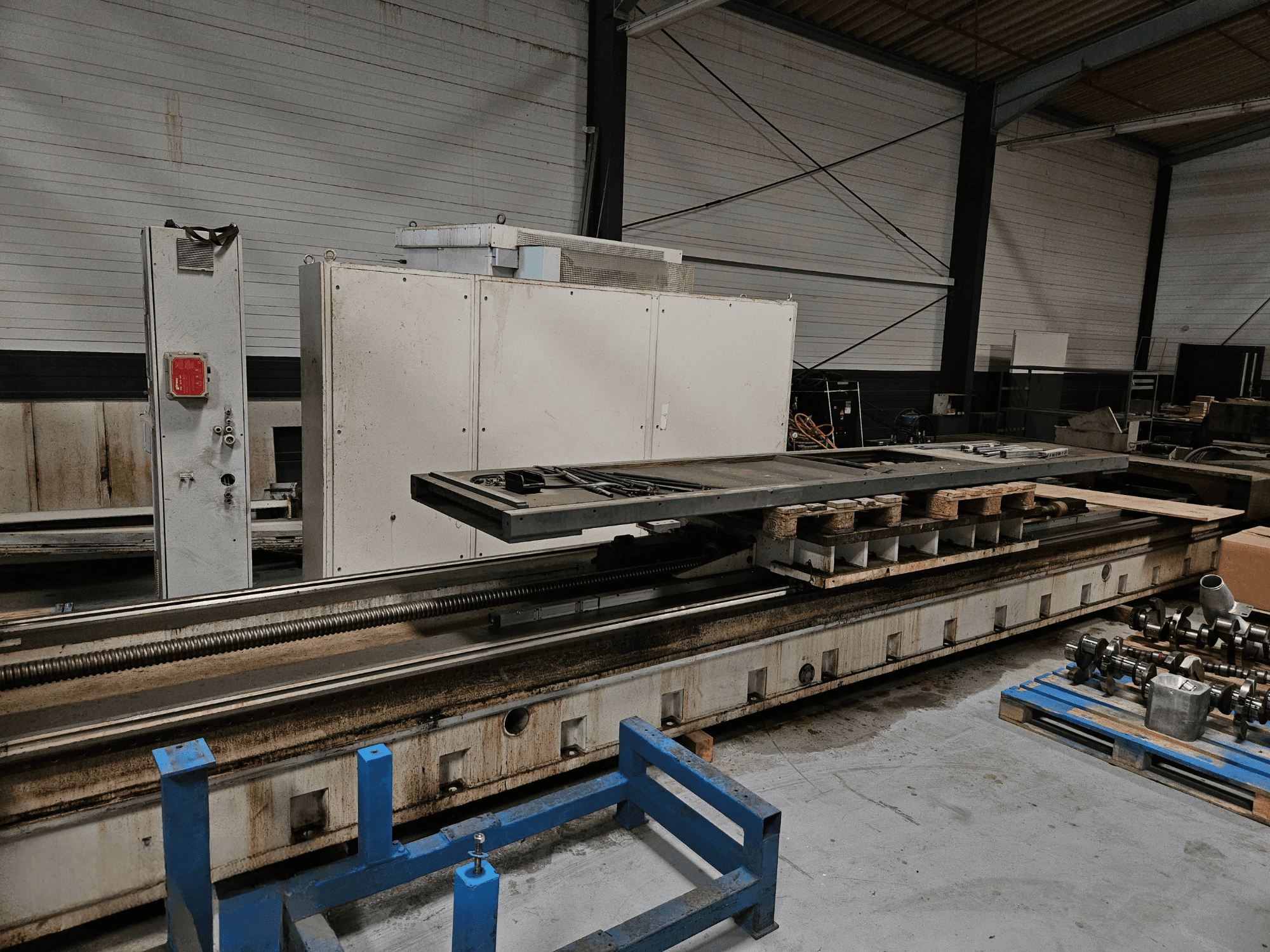

Ezt az 5 tengelyes SHW UFZ 6L ágyas marógépet 2008-ban gyártották. Lenyűgöző, 6000 mm-es X-tengelyes, 2100 mm-es Y-tengelyes és 1600 mm-es Z-tengelyes elmozdulással rendelkezik. A géphez tartozik egy 150 szerszám befogadására alkalmas automatikus szerszámcserélő és egy 3600 x 3750 mm-es robusztus befogadó lemezfelület. Ha kiváló minőségű marási képességekre vágyik, vegye fontolóra az általunk eladásra kínált SHW UFZ 6L gépet. További részletekért vegye fel velünk a kapcsolatot.
Áttekintés
- márka: SHW
- év: 2008
- MODELL: UFZ 6L
- alkalmazási típus: marás
- Helyszín: Németország
- géptípus: Ágyas marógép
- vezérlőegység márkája:
Műszaki információk - SHW UFZ 6L
Méretek
- Gép magassága: 6450 mm
- Gép hossza: 12500 mm
- Gép súlya: 34000 kg
- Gép szélessége: 11000 mm
Mozgás
- Tengelyek száma: 5
- X-tengely útja: 6000 mm
- Y-tengely útja: 2100 mm
- Z-tengely útja: 1600 mm
Műszaki specifikáció
- Max. szerszám súly: 25 kg
- orsósebesség: 4000 RPM
- Kúpméret: SK 40
További információ
W-tengely elmozdulás: 1500 mm
Digitális előtolóhajtások
X-tengely: 2-20000 mm/perc
Y-tengely: 2-24000 mm/min
Z-tengely: 2-24000 mm/min
Gyorshajtás
X-tengely: 20000 mm/min
Y-tengely: 24000 mm/min
Z-tengely: 24000 mm/min
Orsó
Fej: Automatikus univerzális marófej
Főorsó motor: Siemens 1PH7 167
Sebességváltó: ZF 2K300 / SEW FF37 / FA47 B / KA Z37
Ismétlési pontosság: ±0,002 mm
Szerszámváltó
Típus: Automatikus
Kapacitás: 150 szerszám
Max. szerszámhossz: 400 mm
Max szerszám súlya: 25 kg
Szerszámkúp: SK50 DIN 69871
Állomás: Felvételi állomás:
Asztal/lemezek
Feszítőlap felülete: 3600 x 3750 mm
Elektronika és vezérlés
Vezérlőpanel: A munkaállványba integrált CNC
Szervomotorok: Siemens 1FT6 sorozat
Hajtások/szabályozók: Indramat ECOdrive 3
Mérőrendszerek: Heidenhain LS 186C / LB 382C / ROD 480 / ROQ 425
Elektronikus nyomáskapcsoló: ifm PN 5, PN 7
Tápegység
Feszültség: 400 V, 3 fázis, 50 Hz
Teljesítménycsatlakozás: kb. 80 kVA
Fő biztosíték: 160 A (lassú égésű)
Vezetőkeresztmetszet: 70 mm²
Pneumatika és hidraulika
Nyomás: 4-6 bar
Csatlakoztatás: G1/4
Levegőfogyasztás: kb. 320-400 l
Szelepcsatlakozó: CP10+
Hydraulic system: Bosch 1 x 50 l-es akkumulátorral
Kiegészítő felszerelés
CNC forgótányér-egység: Demmeler DRTN
Asztalfelület: 2000 x 1800 mm
Maximális forgási sebesség: 4 perc^-1
Ütközésfigyelés: A gépen lévő ütközéseket figyeli: Brankamp Typ CMS (1 csatornás)
Biztonsági fék: Mayr Typ 891...
Hűtőegység: Schimpke DK 38 V / BKW SK 250D
Hűtőfolyadék szűrő: Knoll KF110/1100
Olajszűrő: ARGO D 062-156
forgácsszállító: Richter SP 250/63 (x2)
Mérőrendszer: m&h 20.10 Multi SK50 készlet / m&h 35.10 TS dugó
Kenés: Automatikus
Gépház: 3 oldalú
*A megjelenített adatok és a tényleges adatok között eltérések lehetnek, ezt az értékesítési képviselőnek kell megerősítenie.
