LICON - LiFLEX II 766 i3 DT B22 AT-TUR-LIC-2016-00001

Műszaki adatok

• Géptípus: Kétorsós vízszintes megmunkáló központ

• Vezérlőegység: Siemens SINUMERIK 840D sl

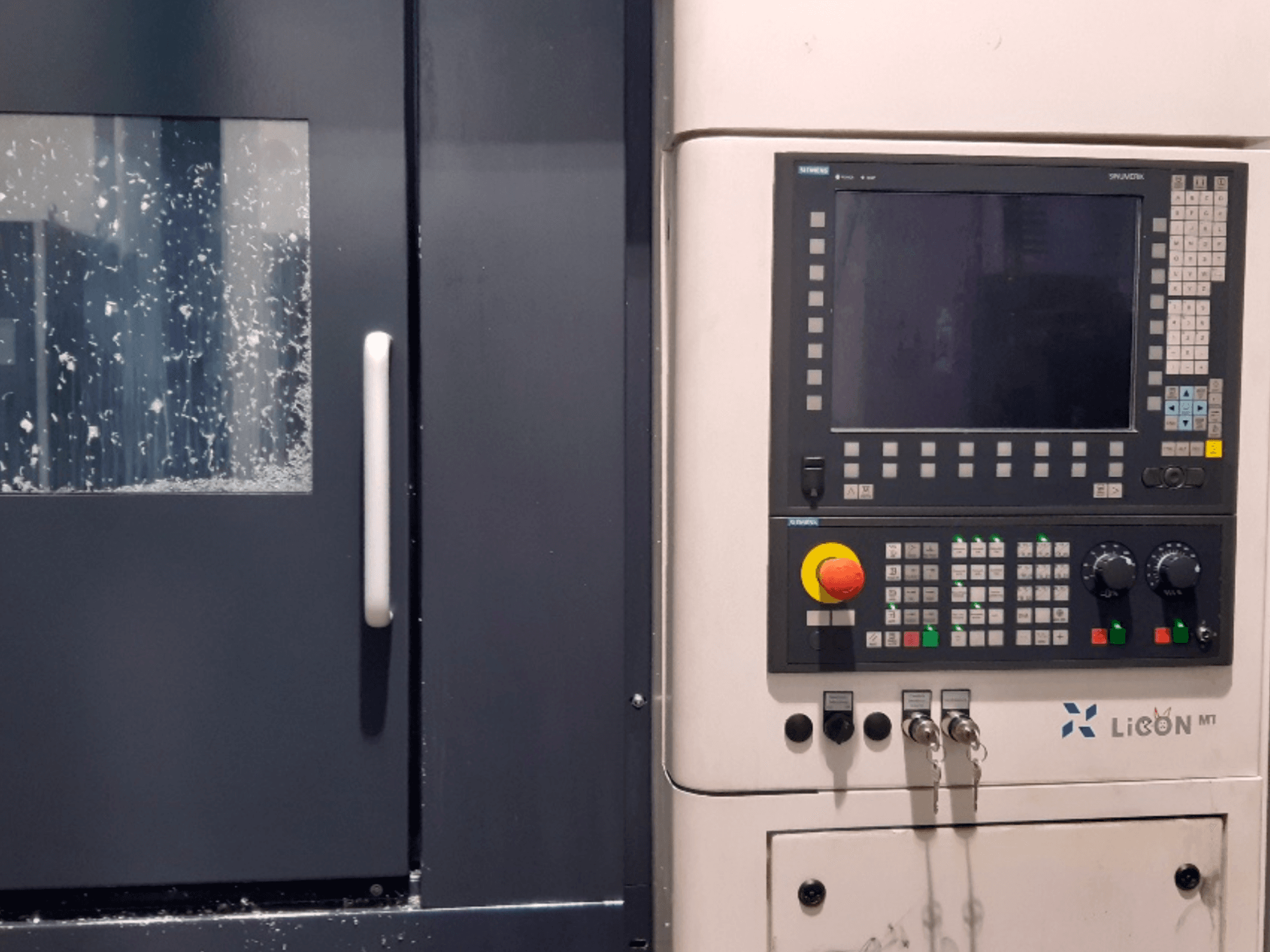

• Kezelőpanel: Siemens OP15T beépített TCU-val

• ECO üzemmód

• Távoli diagnosztika (eWON útválasztó)

• PROFIBUS interfész az automatikus munkadarab-betöltéshez

• Jelzőtorony (háromszínű LED)

Mozgástartomány

• X-tengely mozgástartománya: 750 mm

• Y-tengely mozgástartománya: 660 mm

• Z1-tengely mozgástartománya: 650 mm

• Z2-tengely mozgástartománya: 650 mm

Gyorsmozgás

• X-tengely: 60 m/perc

• Y-tengely: 60 m/perc

• Z1/Z2 tengelyek: 90 m/perc

Tengelyteljesítmény

• X-tengely gyorsulása: 6 m/s²

• Y-tengely gyorsulása: 6 m/s²

• Z1/Z2 tengely gyorsulása: 9 m/s²

• Előtolási erő X: 15 000 N

• Y-tengely előtolási erő: 15 000 N

• Z1/Z2 előtolási erő: 10 000 N

• Pozicionálási pontosság: 8 µm

Orsó

• Orsók száma: 2

• Precíziós motoros orsók

• Szerszámtartó: HSK-A63 (DIN 69893-1)

• Orsó fordulatszáma: 12 000 fordulat/perc

• Orsó teljesítménye: 37 kW (40% ED)

• Orsó nyomaték: 85 Nm (40% ED)

• Maximális nyomaték: 100 Nm

• Közvetlen hajtás

Tengelyek / forgórendszer

• 2 NC B-tengely

• 2 NC forgótengely (A-tengelyek)

• Forgási tartomány: 0°–180°

• Forgási idő (0°–180°): kb. 5 s

Technológia

• Független X, Y és Z tengelyek mindkét orsóhoz

• Külön közvetlen mérőrendszer minden tengelyhez

• Független Z-tengely korrekciós tartomány: 5 mm

Szerszámtár

• 96 szerszámállás (2 × 48)

• Maximális szerszámhossz: 400 mm

• Maximális szerszámátmérő (szomszédos rekeszek elfoglalva): 80 mm

• Maximális szerszámátmérő (szomszédos rekeszek üresek): 250 mm

• Maximális szerszámtömeg: 20 kg

Kenés

• Automatikus központi kenés

• 5 csatornás közegátvitel (olaj vagy levegő)

Hűtés / hűtőfolyadék

• 70 bar-os, orsón átmenő hűtőfolyadék

• Hűtőfolyadék-tartály űrtartalma: 2 300 l

• Hűtőfolyadék áramlási sebessége: 400 l/min

• Nagynyomású szivattyú: 15 kW

• Automatikus hűtőfolyadék-utántöltés

• Hűtőfolyadék-tisztító rendszer

• Vízhűtés

• Hűtővíz hőmérséklete: 22 °C

• Hűtővíz áramlási sebessége: 800 l/h

Forgácskezelés

• Kaparós típusú forgácsszállító

• Forgácsszállító kiürítési magassága: < 1 150 mm

• Száraz megmunkálásra alkalmas

• MMS (minimális mennyiségű kenés) kompatibilis

Elektromos adatok

• Tápfeszültség: 400 V / 50 Hz

• Vezérlőfeszültség: 24 V DC

• Csatlakoztatott terhelés: 150 kW

További jellemzők

• Automatikus munkadarab-betöltő interfész

• Automatikus szerszámcserélő

• Zárt gépház

• Gépvilágítás

• Pneumatikus berendezések

• Energiafelügyeleti rendszer

• Automatikus adathordozó-csatlakozások

• Moduláris géptervezés

További információk

• A 11. motororsó cseréje a 2024. év 19. hetében

• A 12. motororsót a 24/2023. héten cserélték ki
