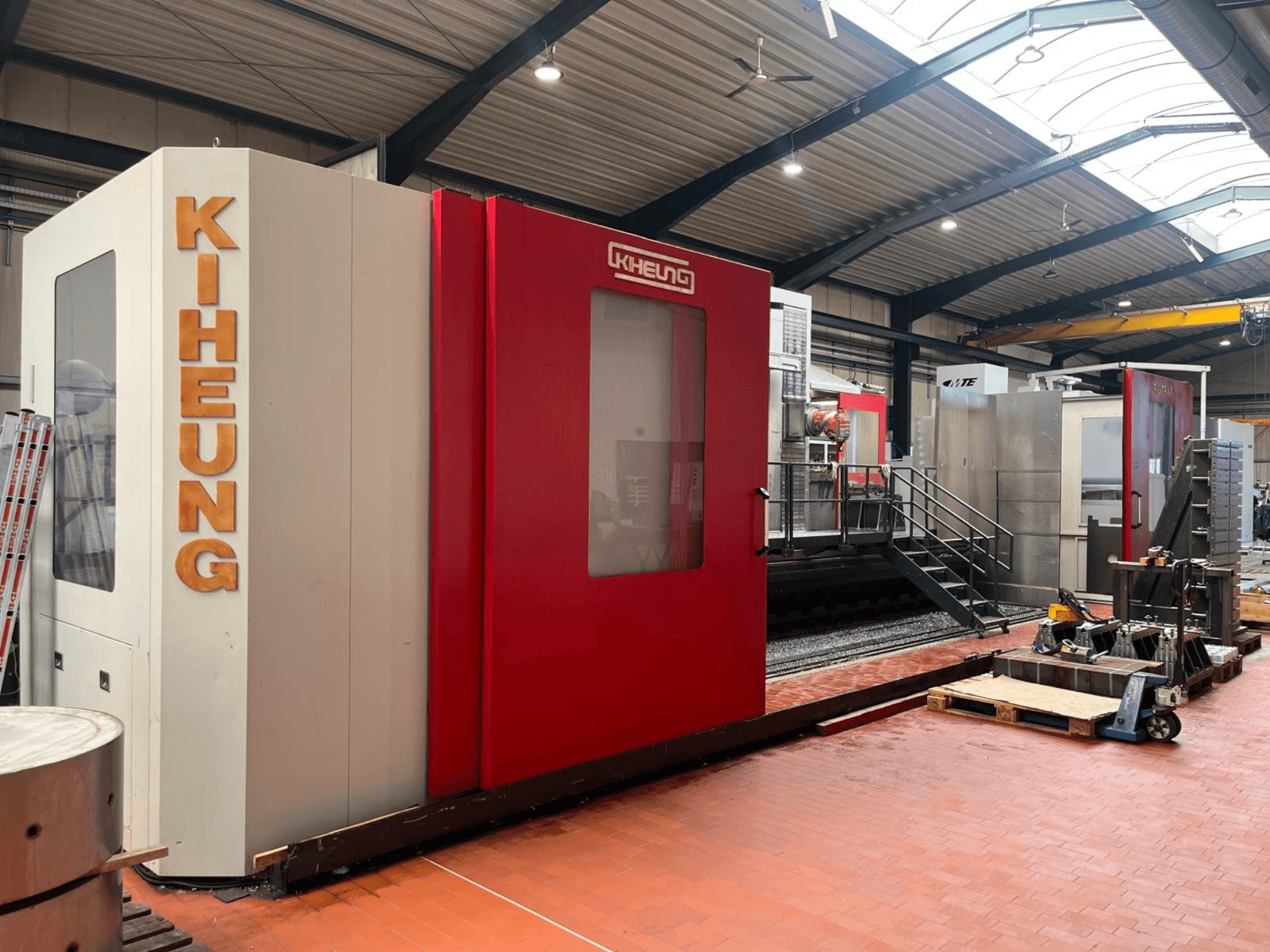

Ez az 5 tengelyes KIHEUNG RIGITRAX X 8000 gép 2011-ben készült. Lenyűgöző, 8000 mm-es X-tengelyes, 1350 mm-es Y-tengelyes és 2000 mm-es Z-tengelyes mozgástartománnyal rendelkezik. A gép egy nagy teljesítményű, 28 kW-os orsómotorral és egy 40 helyes szerszámcserélővel van felszerelve a hatékony működés érdekében. Ha kiváló minőségű marási képességeket keres, vegye fontolóra az általunk eladásra kínált KIHEUNG RIGITRAX X 8000 ágyas típusú marógépet. További részletekért vegye fel velünk a kapcsolatot.
Áttekintés
- márka: KIHEUNG
- év: 2011
- MODELL: RIGITRAX X 8000
- alkalmazási típus: marás
- Helyszín: Németország
- géptípus: Ágyas marógép
- vezérlőegység márkája: HEIDENHAIN
Műszaki információk - KIHEUNG RIGITRAX X 8000
Vezérlőegység
- Vezérlő márka: HEIDENHAIN
- Vezérlő modell: iTNC 530 BF 150 LCD with smartTNC, Mousepad, and DXF-Converter
Méretek
- Gép súlya: 45000 kg
- Asztal hossza: 9950 mm
- Asztal szélessége: 1150 mm
Mozgás
- Tengelyek száma: 5
- X-tengely útja: 8000 mm
- Y-tengely útja: 1350 mm
- Z-tengely útja: 2000 mm
Műszaki specifikáció
- Orsóteljesítmény: 28 kW
- orsósebesség: 4000 RPM
További információ
- Főszámítógép: MC 422 C, az 1. és 2. szoftveropcióval
- Asztalhossz: 9950 mm
- Asztal szélessége: 1150 mm
- T-hornyok felülete: 9 x 22 / 10 x 22 db x mm
- T-hornyok közti távolság: 125 mm
- T-hornyok elülső felülete: 2 x 22 mm
- Asztal maximális terhelése: 3500 kg/m²
- Előtolási sebesség (mindhárom tengely): 10 000 mm/perc
- Gyorsmozgás (X, Y, Z tengelyek): 16 000 mm/perc
- Előtolási nyomaték X-tengely: 70 Nm
- Előtolási nyomaték Y-tengely: 27 Nm
- Előtolási nyomaték Z-tengely: 50 Nm
- Orsó kúpos csatlakozás: ISO 50, DIN 69871
- Orsó fordulatszám-tartomány (2 fokozat):
- 1. fokozat: 0–1000 fordulat/perc
- 2. fokozat: 1001 – 4000 fordulat/perc
- Főorsó motor teljesítménye (100% / 60%): 28 / 38 kW (SIEMENS főorsó motor)
- Tengelyhajtások: SIEMENS váltakozó áramú hajtások
- Hűtőfolyadék-tartály térfogata: 500 l (orsón keresztüli hűtés nélkül) / 1500 l (orsón keresztüli hűtéssel – 2 szivattyú)
- Lineáris mérőrendszer: HEIDENHAIN mérőléc DA 300 sűrített levegős rendszerrel
- Orsó hajtómű: ZF reduktor, 2 sebességes (1–1000 / 1001–4000 ford./perc), hűtött
- Marófej: A 4 Plus univerzális automatikus marófej, „HURON” rendszer, hűtött, kétirányú forgás 2,5° x 2,5°, programozható és automatikus pozicionálás 2,5°-os lépésekben a 45°-os és 90°-os síkokban (5 tengelyes szimultán / indexelés előkészítése)
- Szerszámváltó: 40-szeres függőleges/vízszintes lánctípusú rendszer, szervomotorral hajtott, HEIDENHAIN enkóderes felügyelettel
- Orsón átmenő hűtőfolyadék (CTS / IKZ): 16 bar nyomású nagy teljesítményű hűtőrendszer papírszűrővel (DEUBLIN forgócsatlakozó, 16 bar az orsóhoz, 8 bar az orsóvégén található 6 hűtőfolyadék-fúvókához)
- Hűtőfolyadék-tartályok: 2 tartály (1200 l-es tiszta tartály és 500 l-es előtartály) papírszalagos szűrőrendszerrel (500 mm-es papírszélesség, 10 mikronos szűrési finomság)
- Forgácsszállító: Széles, csuklós szalagszállító X 8000 a hátsó oldalon, emelt kiürítéssel
- Mérési előkészítések: Előkészítve a TS 220 munkadarab-érintőérzékelő és a TT 140 szerszám-érintőérzékelő használatára
- További jellemzők: hidraulikus ellensúly a Z-tengelyen, orsóorientáció merev menetfúráshoz, 4. tengelyre előkészített PLC, automatikus kúpos kifúvó egység (A2 + A4 fej), automatikus központi kenés, HEIDENHAIN HR-410 elektronikus hordozható kézkerék, Ethernet-interfész, automatikus kikapcsolás
- Gépburkolat: Részleges gépburkolat 2 elülső ajtóval az X 4000-hez, vagy 4 elülső ajtóval az X 6000 – X 8000-hez
- Festés: Világosszürke RAL 7035, karminvörös RAL 3002
*A megjelenített adatok és a tényleges adatok között eltérések lehetnek, ezt az értékesítési képviselőnek kell megerősítenie.
