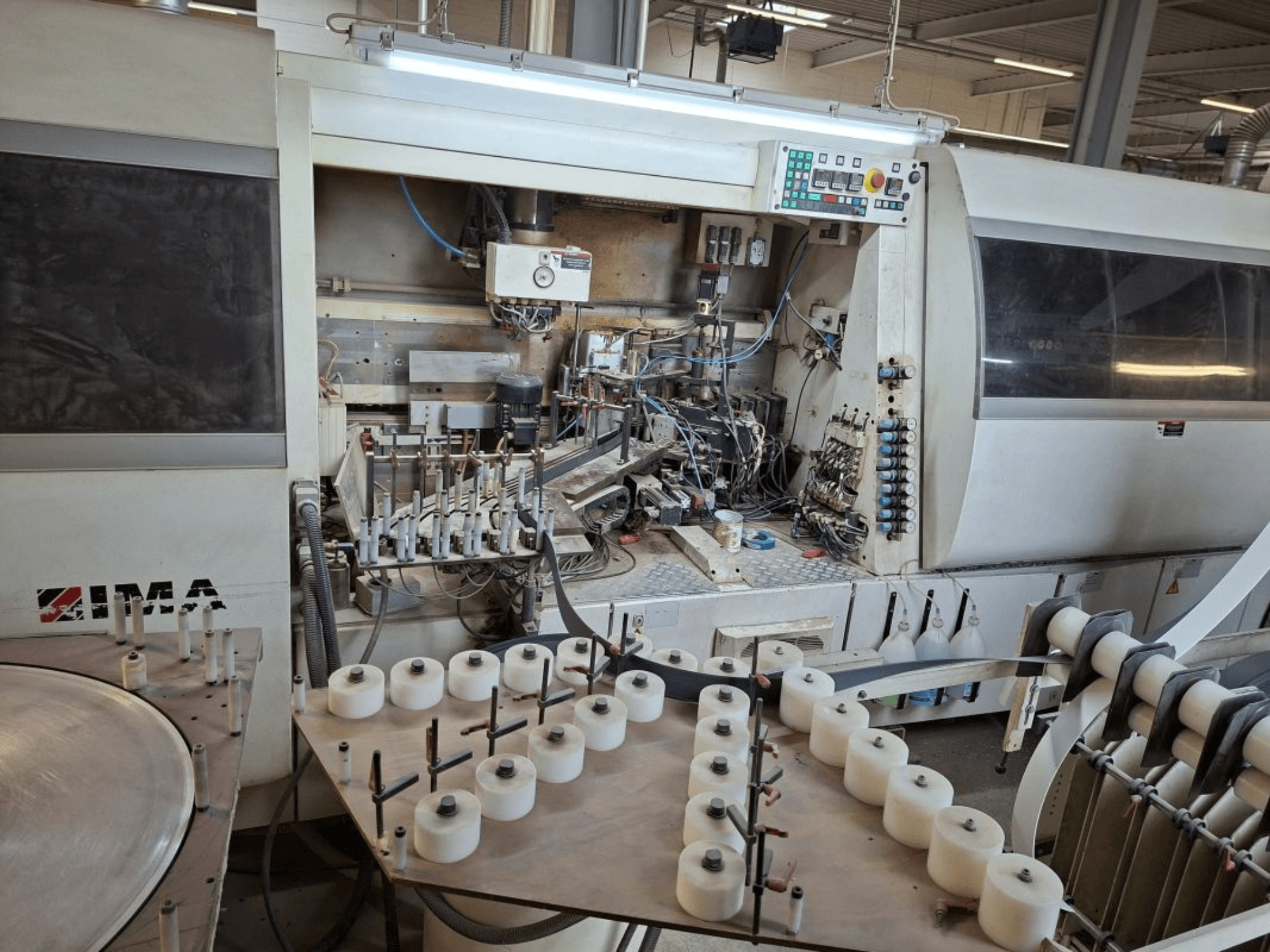

IMA - Combima Systems/I/R75/1370DE-EDG-IMA-2006-00002

Munkadarab (forgácslap/MDF)

• Munkadarab hossza: 250-2800 mm

• Munkadarab szélessége: 115-1300 mm

• Munkadarab vastagsága: 8 mm (csak formátumban) és 40 mm között

• Legkisebb munkadarab: 144 × 250 × 8 mm

• Legnagyobb munkadarab: 2800 × 1300 × 38 mm

• Munkadarab súlya: max. 50 kg

• Munkadarab alakja: téglalap alakú

• Felület anyaga: közvetlen bevonat (melamin), papír, fólia, furnér

• Bevonóanyag túlnyúlás az oldalakon: 10 mm

Munkadarab (méhsejtlemez; min. adagolási hossz 300 mm)

• Burkolatvastagság: vastagság: 3,0 / 4,0 / 8,0 mm

• Megmunkálási ráhagyás: élvastagság

• Munkadarab hossza: 300-2800 mm

• Munkadarab szélessége: 300-1300 mm

• Munkadarab vastagsága: 15-100 mm (3 mm-es alátámasztó éllel csak dupla panelként)

• Legkisebb munkadarab: 300 × 300 × 15 mm

• Legnagyobb munkadarab: 2800 × 1300 × 100 mm

Munkadarab (keretes panel; min. előtolási hossz 300 mm)

• Burkolatvastagság: 8,0 mm

• Megmunkálási ráhagyás: 5,0 mm

• Keret anyaga: függőlegesen elhelyezett forgácslap (csökkentett előtolás)

• Munkadarab hossza: 300-2800 mm

• Munkadarab szélessége: 300-1300 mm

• Munkadarab vastagsága: max. 50 mm

Szélek anyaga és profilok

• Papír és műanyag élek: 0,3-3,0 mm

• Furnérszélek: 0,5-1,3 mm

• Tartóélek: 3,0 mm

• Élmagasság: 19-104 mm (97 × 3 mm-es támasztóél csak dupla paneleknél)

• Max. felső élnyúlás: 2 mm

• Peremprofilok:

  • Papírszegély: kb. 0,4 mm, 15°-os ferdítés.

  • Műanyag él: 3,0 mm, sugár 3 mm

• Szervóvágó késsel (2 ragasztási szakasz):

  • Max. élkeresztmetszet: 200 mm² (műanyag), 135 mm² (furnér)

A gép adatai

• Állandó munkadarab-távolság a láncos szállítószalagtól: 38 mm (beleértve a 0,3-3,0 mm élvastagságot)

• Áteresztő szélesség (38 mm-es távolsággal): min. 115 mm

• Munkadarab hossza előtolási irányban: min. 150 mm

• Alapmagasság (a láncos szállítószalag felső széle): 960 mm

• előtolási sebesség: 6-30 m/perc, frekvenciavezérlésű

Megmunkálóegységek és rendszerek

• Maró/profilmaró/hornyoló egységek:

  • 1 × 6,6 kW, 100 Hz, 6000 rpm

  • 1 × 8,0 kW, 100 Hz, 6000 rpm (kettős szorítóegység meghajtás)

  • 1 × 4,4 kW, 100 Hz, 6000 fordulat/perc

  • 1 × 4,4 kW, 100 Hz, 6000 rpm

  • 1 × 4,4 kW, 100 Hz, 6000 fordulat/perc

  • 1 × 8,0 kW, 100 Hz, 6000 fordulat/perc

• Melegen olvadó ragasztó felhordó 2 ragasztógyöngyhöz

• 300 lg-os radiátor, 2 × 1,5 kW a munkadarab szélének előmelegítéséhez

• Ragasztóegység egyenes élekhez; élvastagság legfeljebb 3 mm (a táraktól függően)

• Automatikus PU-olvasztó rendszer: Quickmelt

• 2-szeres élmagazin tekercses anyaghoz (0,3-3,0 mm)

• Szervokés a pontos élvágáshoz

• Szervo éladagoló (beleértve a tekercses alátámasztó éleket is)

• Ragasztófelhordás 90 mm-es munkadarabvastagságig

• Vágóegység: 2 × 660 W, 200 Hz

• Maróegység: 1 × 1000 W, 400 V, 200 Hz, 12 000 fordulat/perc, 30°-os elfordulás

• Többszörös megmunkáló egység: 1 × 660 W, 400 V, 200 Hz, 12 000 fordulat/perc

• Többprofilos kaparóegység

• Maróegység: 1 × 1000 W, 400 V, 200 Hz, 12 000 fordulat/perc, 30°-os elforgatás

• Többszörös megmunkáló egység: 1 × 660 W, 400 V, 200 Hz, 12 000 fordulat/perc

• Többprofilos kaparó berendezés

• Önjáró kaparóegység

• Csiszolóegység

Kiegészítő berendezések

• SFR 1450/2260/15° ferde görgős asztal hosszanti és keresztirányú munkához:

  • Munkadarab hossza (kézi előtolás): 300-2800 mm

  • Munkadarab szélessége: 190-1300 mm

  • Munkadarab vastagsága: 13-60 mm

• Szervó behelyező rendszer x20

• Szervo megállító rendszer x20
