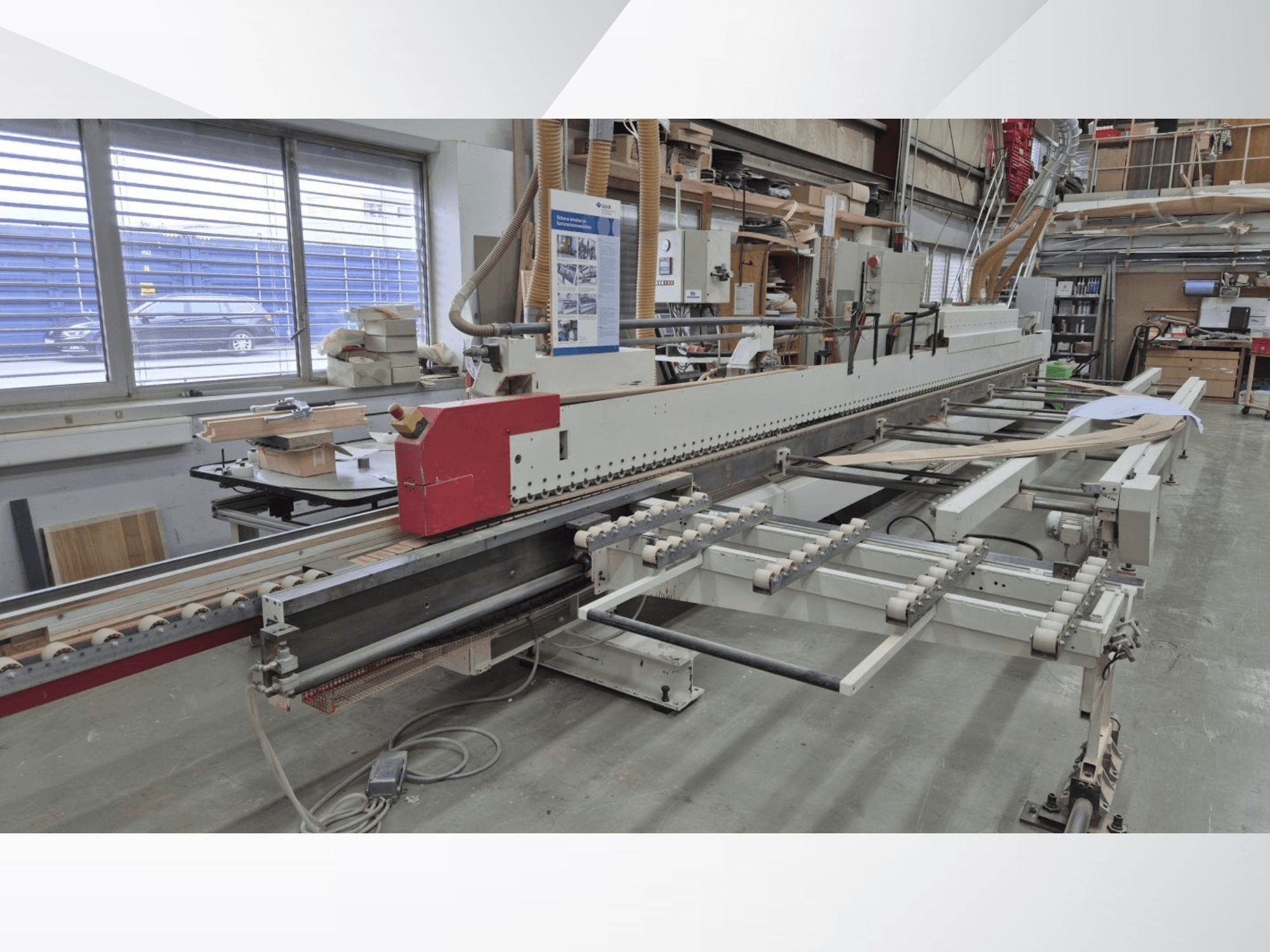

IMA - AVM/K/I/G80/822/S3R3L20DE-EDG-IMA-2003-00001

Orsómotor teljesítménye:

1 előmaró egység 2 motorral, egyenként 3 kW

1 maróegység 2 motorral, egyenként 1 kW

1 maróegység 2 motorral, egyenként 660 W

Orsó fordulatszám-tartomány: 12 000 fordulat/perc

Fűtőteljesítmény: 5,0 kW

Használt egyoldalas hornyoló- és élragasztó gép

Gyártási év: 2003

Maráshoz, élszalagozáshoz és horony utómunkálatokhoz – kizárólag formázott / előre hornyolt ajtókon és horony nélküli ajtókon

Bal oldali gép (rögzített ütköző a bal oldalon)

Teljes feldolgozás 3 átfutásban:

Függőleges él: kb. 70 mm

Horonyragasztás: kb. 60 mm

Nehéz géptest az egységek hordozására

Hajtás az előtolási sebességhez kb. 5–25 m/perc, mechanikusan fokozatmentesen állítható

Műanyag lemezekkel ellátott szállítólánc, kb. 80 mm széles, automatikus központi kenéssel

Kézzel magasságban állítható felső nyomás 80 mm széles ékszíjjal

Bejutóasztal

1 db vízszintes, kézzel állítható, fűtetlen betápláló ütköző

1 vezérelhető, nem forgatható, nem követő előmaró egység

Ragasztóegység egyenes élek vagy Softforming opcionális használatához, a ragasztófelhordó eszköz cseréjével

Élanyag:

Csíkok: legfeljebb 1,3 mm

Tekercsanyag: 0,4–3 mm

Tömörfa szalagok: 6 mm

Csíkhossz max.: 2550 mm

Szalagmagasság: 14–80 mm (a ragasztó felhordásától függően)

Kézi oldalirányú beállítás a pneumatikus, mozgatható ragasztófelhordáshoz

Kézi magasságbeállítás -15 mm-től +10 mm-ig

1 ragasztófelhordó 0,8 l, max. élmagasság 70 mm, egyenes él pneumatikus gyorszárral, Chem-Coat, elektronikus hőmérséklet-szabályozás

1 darab 0,8 l-es melegolvasztó ragasztóadagoló gyorsreteszeléssel, maximális élmagasság 80 mm, puha él, Chem-Coat, hőmérséklet-szabályozással és a szalagok vezérlőegységével

1 db automatikus Quickmelt melegolvasztó ragasztóadagoló

1 db kétsoros tároló 3,0 mm vastagságú élanyaghoz, kézzel felszerelhető az egytekercses tárolóra

1 horonyformázó nyomózóna a szegélyanyag horonyba préseléséhez, a következővel:

15 kW-os aktiváló egységgel a szegélyanyag újraaktiválásához a horonyformázáshoz

egy pneumatikusan vezérelt formázó szerszám az alsó hajtott élhez

pneumatikusan vezérelt formázó szerszám a teljes horonyhoz

további nyomóhengerek a hornyolt élterületekhez

egy elektropneumatikus oldalirányú elmozdító szerkezet a teljes nyomózóna számára

1 vízszintes beállítás mechanikus digitális kijelzővel

1 vágóegység 2 motorral, a felső nyomófelületre szerelve az elülső és hátsó él/szalag kiállásának vágásához, sík vágáshoz vagy letöréssel

1 db 2 motoros maróegység magasságkövetéssel, oldalkövetéssel, alulról és felülről történő sík maráshoz, 30°-ban elforgatható

1 db 2 motoros maróegység magasság- és oldalkövetéssel, alulról és felülről történő finom maráshoz, 30°-ban elforgatható

Megjegyzés: A műszaki adatok és leírások az akkori megrendelés-visszaigazolás másolatai. Az információk kizárólag tájékoztató jellegűek és nem kötelező érvényűek
