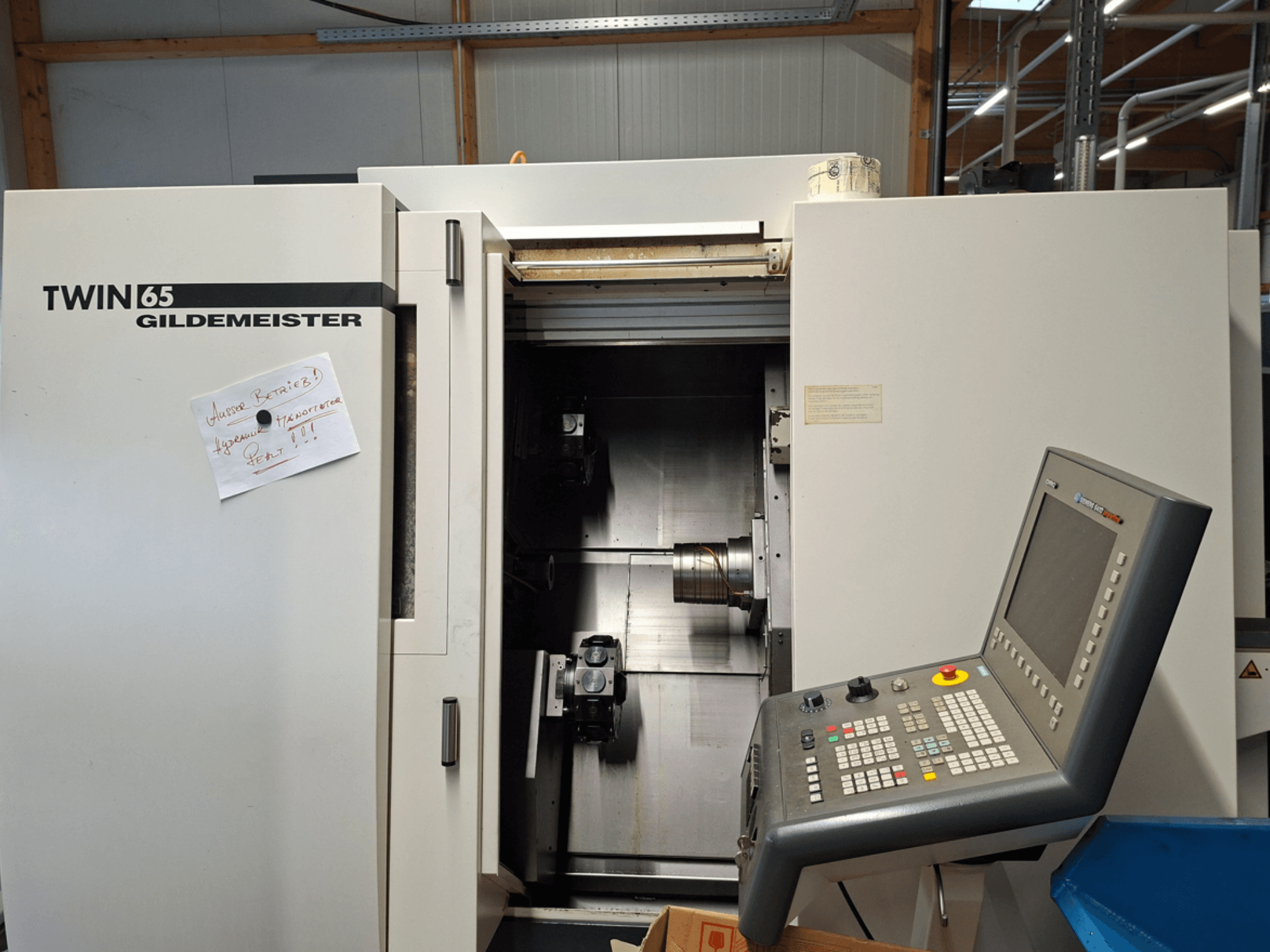

DMG - TWIN 65 Rg1AT-TUR-DMG-2013-00001

• Konfiguráció/jellemzők:

  • 2 keresztcsúszda

  • 2 csillagtorony, egyenként 12 állomással, élő szerszámmal

  • fő- és ellenorsó

  • 2 szerszámhajtás

  • 2 C-tengely és 1 Y-tengely

• Bal oldali orsó (főorsó):

  • Átmérő: 150 mm

  • Orsó karima: 140 h5 mm

  • Orsó furata: 79 mm

  • Első csapágy átmérője: 165 mm

  • Teljesítmény: 15 kW (100% ED) / 20 kW (40% ED)

  • Nyomaték: 120 Nm (100% ED) / 160 Nm (40% ED)

  • Sebességtartomány: 25-5600 fordulat/perc

• Jobb oldali orsó (ellen/alul):

  • Forgótok átmérője: 150 mm

  • Orsó karima: 140 h5 mm

  • Orsó furata: 79 mm

  • Első csapágy átmérője: 165 mm

  • Nyomaték: 120 Nm (100% ED) / 160 Nm (40% ED)

• Tengelyek/utak:

  • Csúszda 1: X 220 mm, Z 320 mm, Y ±30 mm

  • Csúszda 2: X 120 mm, Z 345 mm

  • Dia 3: elmozdulás 145 mm

• Tornyok/szerszámozás:

  • Forgótorony 1: 12 állomás, VDI 25 (DIN 69880), éles szerszámozás 6000 rpm-ig, 3,8 kW (40% ED)

  • 2-es torony: 12 állomás, VDI 25 (DIN 69880), éles szerszámozás 6000 fordulat/percig, 3,8 kW (40% ED)

• Berendezések/opciók a gépen:

  • Differenciális rögzítés a főorsóhoz

  • Differenciális rögzítés az ellenorsóhoz

• Festék/burkolat (Gildemeister-szabvány):

  • Gépház és munkaterület ajtaja: Kalcitfehér (RAL 9010)

  • forgácsszállító: Titánszürke (RAL 7016)

  • forgácsszállító motorháztető: Kalcitfehér (RAL 9010)

  • Gépalap és vezérlőszekrény: Titánszürke (RAL 7016)

Kiegészítő berendezések

• forgácsszállító (motorháztetővel)

• Rúdfeldolgozó csomag RG 1:

  • Munkadarab-felvevőkészülék NC-vezérlésű kocsival

  • Hidraulikusan működtetett megfogó kar, pneumatikusan működtetett megfogó

  • 1 készlet megfogó pofák (nyersdarabok)

  • Szállítószalag

  • Kapacitás: Ø 6-65 mm, hossza kb. 300 mm; max. 3,5 kg (4,5 kg a TWIN 65 esetében)

• Előkészítés/csatlakozás rúdadagolóhoz vagy rúdadagoló tárhoz

• Hűtőfolyadék-szórópisztoly

• DMG jelzőlámpa, 4-irányú (halmazfény)

• Elektromos/mechanikus csatlakozás az olajködleválasztóhoz

• Automatikus tolótető működtetése

• EDS nyomáskapcsoló a szorítóberendezéshez

• DMG Netservice (fedélzeti)

• "Zöld lámpa a gépének" előre telepítve a vezérlőegységen (állapotjelző/jelző)
