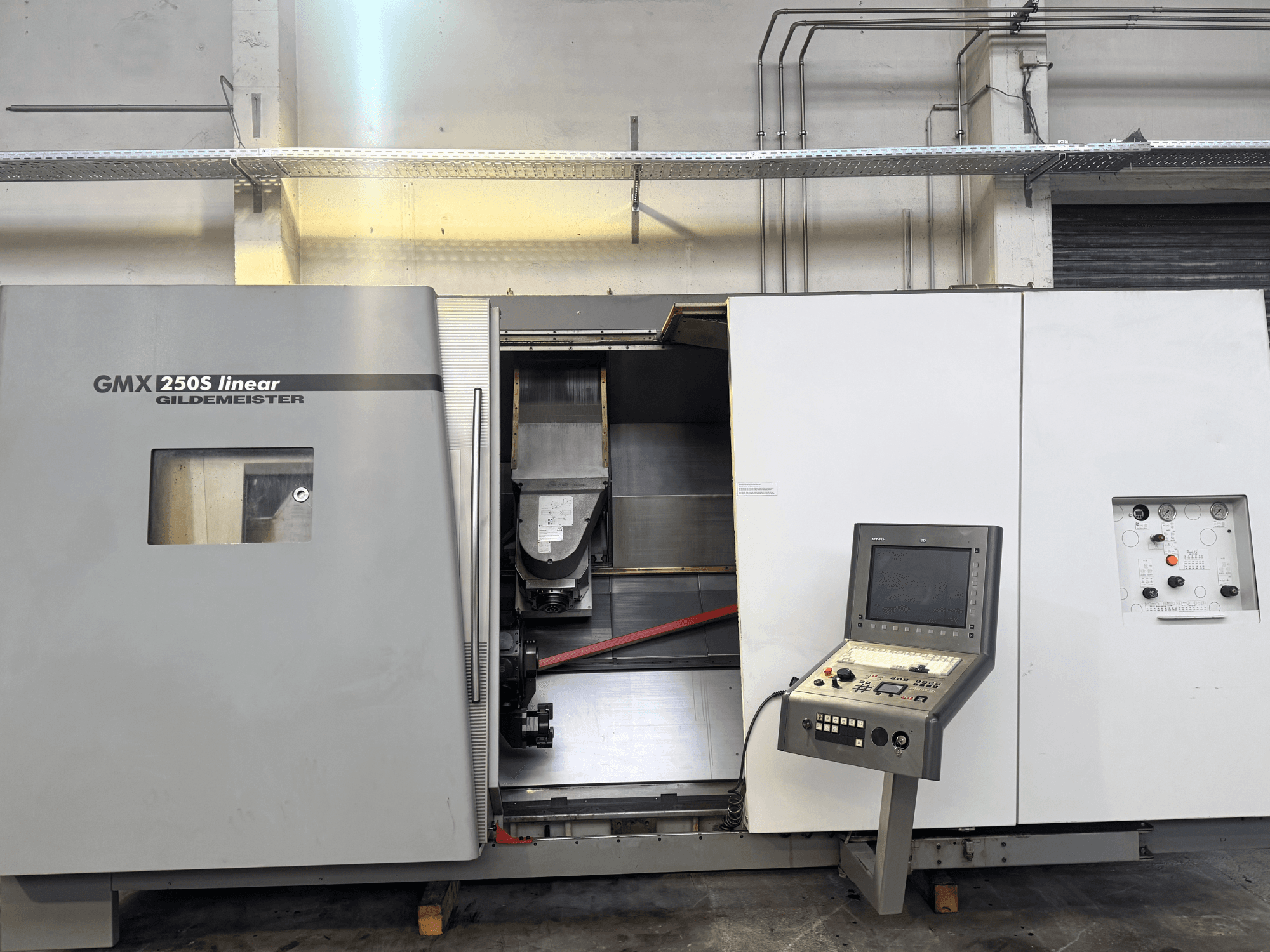

DMG - GILDEMEISTER GMX 250S LinearDE-TUR-DMG-2008-00006

- Vezetőpálya típusa: Görgős vezetőpályák

- Főorsó:

- Hajtóteljesítmény (100% ED): 21 kW

- Hajtási teljesítmény (40% ED): 28 kW

- Orsófordulatszám-tartomány (100% ED): 5000 fordulat/perc

- Orsófordulatszám-tartomány (40% ED): 5000 fordulat/perc

- Alapsebesség: 850 fordulat/perc

- Maximális nyomaték (40/100% ED): 240 / 320 Nm

- Hajtás típusa: AC/1, integrált orsómotor 76

- C-tengely fordulatszáma: 5000 fordulat/perc

- C-tengely nyomatéka: 320 Nm

- C-tengely felbontása: 0,001 fok

- Tokmányátmérő: 200–315 mm

- Maximális rúdátmérő: 65 mm

- Orsókarima: lapos karima 170 h5

- Orsó furatátmérő: 80 mm

- Szorítóhenger furatátmérője: 67 mm

- Elülső csapágy átmérője: 120 mm

- Szerszámorsó / maróorsó:

- Szerszámtartó: HSK63-A

- Orsó fordulatszáma max.: 12 000 ford./perc

- Hajtóteljesítmény (100% / 40% ED): 13,2 / 22 kW

- Nyomaték (100% / 40% ED): 60 / 100 Nm

- 2. orsó (ellenorsó – opcionális):

- Hajtóteljesítmény (100% / 40% ED): 21 / 28 kW

- Maximális fordulatszám: 5000 fordulat/perc

- Tokmányátmérő: 315 mm

- Maximális rúdátmérő: 65 mm

- Megmunkálási tartomány / esztergálási átmérő:

- Maximális esztergaátmérő: 640 mm

- Maximális esztergálási átmérő: 520 mm

- Maximális esztergálási átmérő a mellékorsón: 400 mm

- Esztergálási átmérő a hátsó orsó és a revolver felett, max.: 250 mm

- Maximális esztergálási átmérő a hátsó orsó felett: 400 mm

- Orsótávolság: 1500 mm

- Esztergálási hossz (rövid / hosszú): 1175 mm

- A munkadarab súlya a befogóelemeknél (karima súlya) max.: 150 (100) kg

- A munkadarab súlypontja az orsó karimájától számítva, max.: 200 mm

- A munkadarab súlya a hátsó orsóval együtt, tengelyrészek: max. 800 kg

- Szánút:

- 1. szán (felső): X1 = 550 mm, Y1 = 180 mm, Z1 (rövid/hosszú) = 1185 mm, B1 = 240 fok

- 2. szán (opcionális): X2 = 180 mm, Z2 (rövid/hosszú) = 1050 mm

- 3. csúszka (ellenorsó): Z3 (rövid/hosszú) = 1150 mm

- B-tengely:

- Maximális forgási sebesség: 30 fordulat/perc

- Nyomaték B-tengely (S6-40%/max.): 2860 / 5720 Nm

- B-tengely felbontása: 0,001 fok

- Hidraulikus szorítóerő (30 bar nyomáson): 2000 Nm

- Szerszámtár:

- Szerszámhelyek száma: 36

- Szerszám maximális tömege: 8 kg

- Szerszám maximális hossza: 400 / Ø80 mm

- Szerszámhossz max. szabad térrel: 250 / Ø125 mm

- Szerszámátmérő (standard): Ø80 mm

- Szerszám maximális hossza szabad hely nélkül: 230 / Ø80 mm

- Esztergáló szerszám f-mérete (standard): 40 mm

- Esztergáló szerszám f-mérete szabad térrel, max.: 62,5 mm

- Szerszám standard maximális billenőnyomatéka: 60 (100) kg/cm

- Emelési út: 85 mm

- 2. revolver (opcionális):

- Hajtott szerszámokkal felszerelve: Igen

- Szerszámállások száma: 12

- Tengelyátmérő a DIN 69880 szerint: 40 mm

- Meghajtott szerszámok száma: 12

- Hajtóteljesítmény (max. 100% ED): 10,7 kW

- Nyomaték (max. 100% ED): 32 Nm

- Fordulatszám-tartomány: 4000 ford./perc

- Indexelési idő (30/180 fok): 0,34 / 0,64 s

- Szerszámterhelés max.: 100 kg

- A szerszámterhelésből adódó megengedett kiegyensúlyozatlanság: 63 Nm

- Előtolási hajtások és gyorsmozgás (1., 2., 3. szán):

- Gyorsmozgás X/Ys/Z (1. szán): 40 / 24 / 70 m/perc

- Előtolási erő X/Ys/Z (1. szán, S6-40%): 7 / 11 / 7,5 kN

- Mozgási felbontás X/Ys/Z (1. csúszka): 0,001 mm

- Golyósorsó X (1. csúszka): Ø32 x 20 mm

- Golyósorsó Ys (1. csúszka): Ø40 x 15 mm

- Z1-tengely lineáris motorja: 1FN3600-4WB00

- Gyorsmozgás X/Z (2. csúszka): 24 / 36 m/perc

- Előtolási erő X/Z (2. csúszka, S6-40%): 9 / 11 kN

- Gyorsmozgás Z (3. csúszka): 36 m/min

- Z-tengely előtolási erő (3. csúszka, S6-40%): 13 kN

- Hűtőfolyadék és forgácsszállító:

- Hűtőfolyadék-kapacitás: 370 l

- Hajtómű teljesítménye: 0,25 kW

- Hűtőfolyadék-szivattyú (merülő szivattyú): 202 l/perc

- Szállítási teljesítmény: 100 kg/h

- Hidraulika:

- Kapacitás: 40 l

- Szivattyú teljesítménye 1/2: 5,5 kW

- Szivattyúnyomás 1/2: 100 bar

- Szivattyú áramlási sebessége 1/2: 38 l/min

- Pneumatika:

- Nyomás: 6 bar

- Légfogyasztás: 40 m³/h

- Hűtőegység:

- Hűtőfolyadék-kapacitás: 15 l

- Hűtőteljesítmény: 4,5 kW

- Áramlási sebesség: 15 l/min

- Kimeneti nyomás: 6 bar

- Hűtőkörök száma: 1

- Hűtőfolyadék-ellátó berendezés opció:

- Tartály űrtartalma: 500 (1000) l

- Teljes teljesítmény (alapfelszereltség/opció): 1,1 (5,1/12,6) kW

- Szivattyúnyomás 1/2/3: 8 / (20/80) bar

- Szivattyú áramlási sebessége 1/2/3: 20 / (40/11) l/min

- Szűrő finomsága: 40 µm

- Hűtőteljesítmény az 80 bar-os opció esetén: 4,9 kW

- Pontosság a VDI/DGQ 3441 szerint (T=20 ±2 °C-on):

- P pozíciótűrés X1/Y1/Z1 irányban: 10 / 10 / 16 µm

- B pozíciótűrés: 10 mGrad

- Pozíciótűrés X2/Z2: 10 / 16 µm

- Z3 pozíciótűrés: 16 µm

- Átlagos szórás Ps az X1/Y1/Z1 irányokban: 3 / 3 / 4 µm

- Átlagos szórás Ps a B irányban: 3 mGrad

- Átlagos szórás (Ps) az X2/Z2 irányban: 3 / 4 µm

- Átlagos szórás (Ps) a Z3 irányban: 4 µm

- Elektromos jellemzők:

- Csatlakoztatott terhelés: 75 kVA

- Üzemi feszültség: 400 V

- Frekvencia: 50 Hz

- Biztosíték (lassú kioldású): 125 A (VDE 0100)

- Vezérlőfeszültség (AC / DC): 230 V / 24 V

- Méretek és súly:

- Felállítási méretek (H x Sz x M): 7800 x 4100 x 3040 mm

- Szállítási méretek (H x Sz x M): 5000 x 3000 x 2800 mm

- A gép tömege a vezérlőszekrénnyel együtt: 15 000 kg

- Üzemórák:

- Vezérlés bekapcsolt órái: 35 398 óra

- Orsó / automatikus üzemidő: 14 802 óra

• Vezérlőegység: Heidenhain Plus IT 3D CNC Pilot 4290 plus it

• 4. tengely hátsó orsóval (különleges felszereltség)

• Szerszámtár 22 szerszámhelyzettel (opcionális)

Kiegészítő felszerelés

• Forgácstálca

• Forgácsszállító

• Hűtőfolyadék-rendszer
