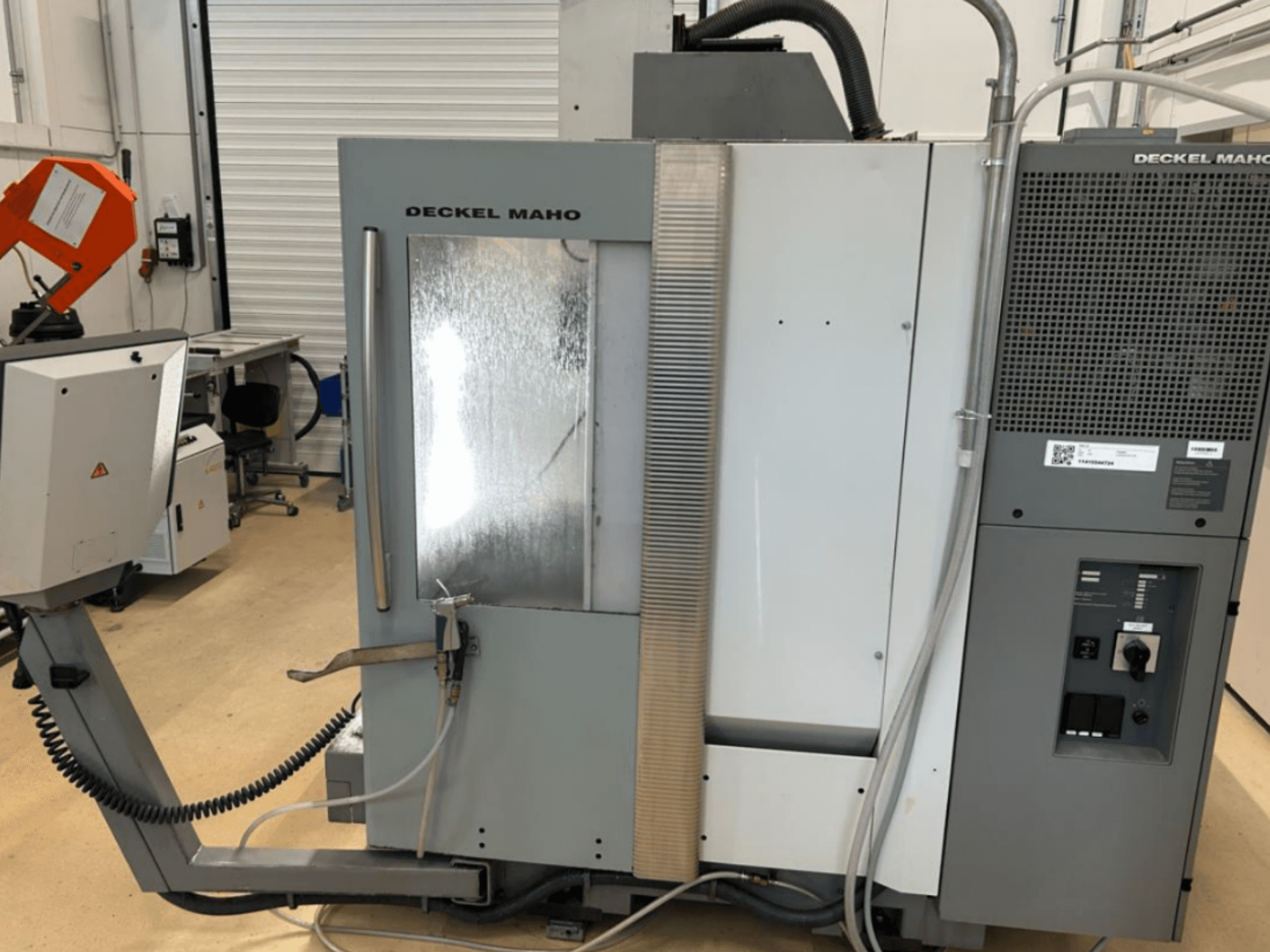

DECKEL MAHO - DMU 50DE-MIL-DEC-2005-00007

- Asztaltípus: Digitális forgóasztal

- Asztal méretei: Átmérő 630 mm x 500 mm

- Maximális asztalterhelés: 200 kg

- Forgatási tartomány: 115 fok (-5 / +110)

- Asztal jellemzői: digitális hajtások, hidraulikus rögzítés (csak pozicionáló üzemmódban), elektronikus szögkijelzés, síkátalakítás

- Orsó fordulatszám-tartomány: 20 – 10 000 ford./perc (fokozatmentesen állítható)

- Hajtómű teljesítménye (100% / 40% terhelési ciklus): 9 kW / 13 kW

- Nyomaték (40%-os terhelési ciklus): 82 Nm

- Mérőrendszer: Közvetlen lineáris mérőrendszer X/Y/Z

- Bemeneti felbontás X/Y/Z: 0,01 mm

- Pozíciótűrés X/Y/Z: 0,010 mm

- Gyorsmozgás X/Y/Z: 24 m/perc

- Előtolási sebesség: 20 m/perc

- Szerszámcserélő típusa: láncos szerszámtár kettős fogóval

- Szerszámtár kapacitása: 30 szerszámhely SK40 (DIN 69871)

- Maximális szerszámátmérő: D80–D130 mm (sebességfüggő)

- Maximális szerszámhossz: 290 mm

- Maximális szerszámtömeg: 6 kg

- Hűtőfolyadék-tartály kapacitása: 80 l

- Elektromos csatlakozás / Teljesítményigény: 17 kVA

- Maximális áramerősség (Jn max): 28 A

- Biztosíték / hálózati védelem: 35 A

- Feszültség: 400 V / 230 V / 24 V

- Frekvencia: 50 Hz

- Alapterület (H x Sz x M): 4 860 mm x 4 350 mm x 2 424 mm

- Szállítási méretek (H x Sz x M): 2 210 mm x 2 120 mm x 2 150 mm

- Szállítási tömeg: 4,05 t (4 050 kg)

További felszereltség:

Jobb oldali kabinajtó, 4. üzemmód, Hűtőfolyadék/fúvólevegő átkapcsolás, Szórópisztoly, Heidenhain TS641 infravörös tapintó, Elektronikus kézikerék, Extra V24 RS232 interfész a szekrényben, MDE interfész (gép bekapcsolva, gép működik, darabszámláló), Olajteknő rajza, német nyelvű dokumentáció, 3D-s gépmodell kinematikai szimulációhoz (IGES, STEP formátum), nagy mennyiségű SK40 (DIN 69871) szerszámtartó a csomagban
