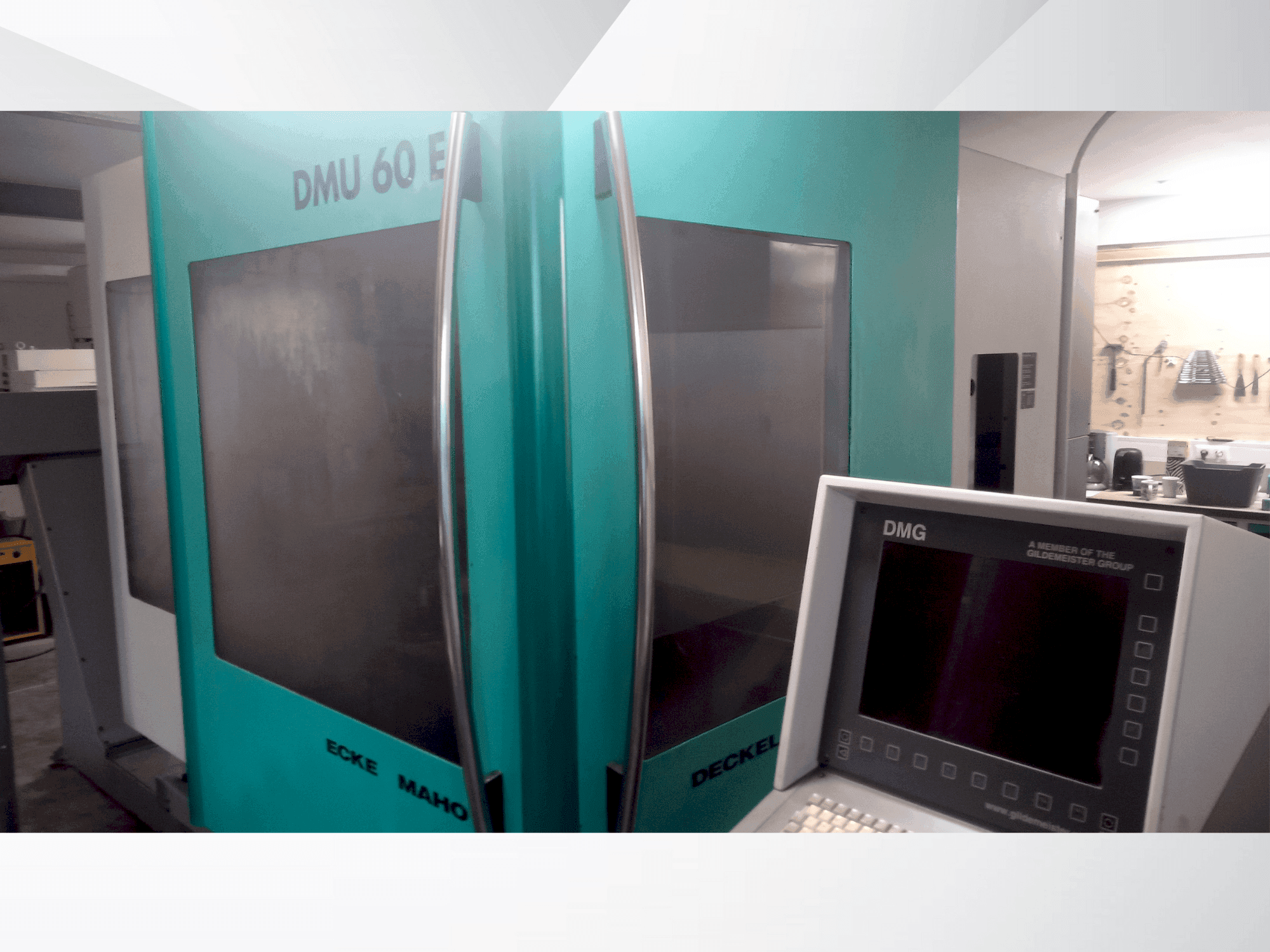

DECKEL MAHO - DMU 60 EDE-MIL-DEC-1999-00009

Kiegészítő felszerelés

• 24 szerszámhely
• 1 x satu mellékelve (kép)
• 0 pontos óra mellékelve (x, y és z mérésére) (kép)
• nincsenek benne szerszámok

A gép előnyei

A gép műszaki előnyei

• Forgács szállítószalag

Extra információ

Az előtolás és a gyorsmenet potenciométereit, valamint az X tengely útmérő rendszerét ki kell cserélni // Főhajtás (hajtómű nélkül)/ Hajtás: Digitális technológiájú AC szervomotor/ Orsófordulatszám: Fokozatmentesen programozható: 20 - 12 000 min-¹/ Beállítási módban: 20 - 800 min-¹/ Nyomaték/teljesítmény: Lásd az ábrát (a hatásfokot figyelembe véve)./ Megjegyzés: A specifikációk 350 V (400 V -10%) alulfeszültség esetén érvényesek Heidenhain inverter rendszerrel (N vezérlés)./ Előtoláshajtás: Tengelyek: X, Y, Z (digitális technológiájú AC szervomotorok)/ Z-tengely: Ütközésvédelmi tengelykapcsolóval./ Előtolási sebesség (X, Y, Z): 20 - 10 000 mm/perc/ Gyorsmenet: X-, Y-tengely: 18 m/perc/ Z-tengely: 15 m/perc/ Beállítási mód (X, Y, Z): 20 - 2 000 mm/perc/ Mozgásirányok & Pontosság: Helyzetmérő rendszer: Felbontás (X, Y, Z): 0,001 mm/ Bemeneti felbontás (X, Y, Z): 0,001 mm/ Helyzettűrés (X, Y, Z): ±0,010 mm/ Munkatartomány (mozgás): X-tengely: 500 mm/ Y-tengely: 525 mm/ Z-tengely: 500 mm/ További információk: Teljesítmény: 26 kVA (a tápegységre vonatkoztatva)/ Interfész: RS-232C / RS-422 (230V/1A)/ Orsófej: SK 40 DIN 2079/ Szerszámváltó tárral (opcionális, csak függőleges)/ Tárpozíciók 25 db/ Max. szerszámátmérő/ -80 mm, ha minden horony foglalt/ - szabad szomszédos hornyokkal 160 mm/ max. szerszámhossz az orsóorrtól 315 mm/ max. szerszámtömeg, automatikus szerszámcserével 8 kg/ max. szerszámtömeg 100 kg/ Szükséges sűrített levegő kb. 5,5 - 8,0 bar/ Munkaasztal/ Merev asztal: szorítófelület 1000 x 543 mm/ T-hornyok távolsága 63 mm/ T-hornyok száma / méret 8/14 H7 db/ Munkaasztalok megengedett terhelése/ Merev asztal 350 kg
