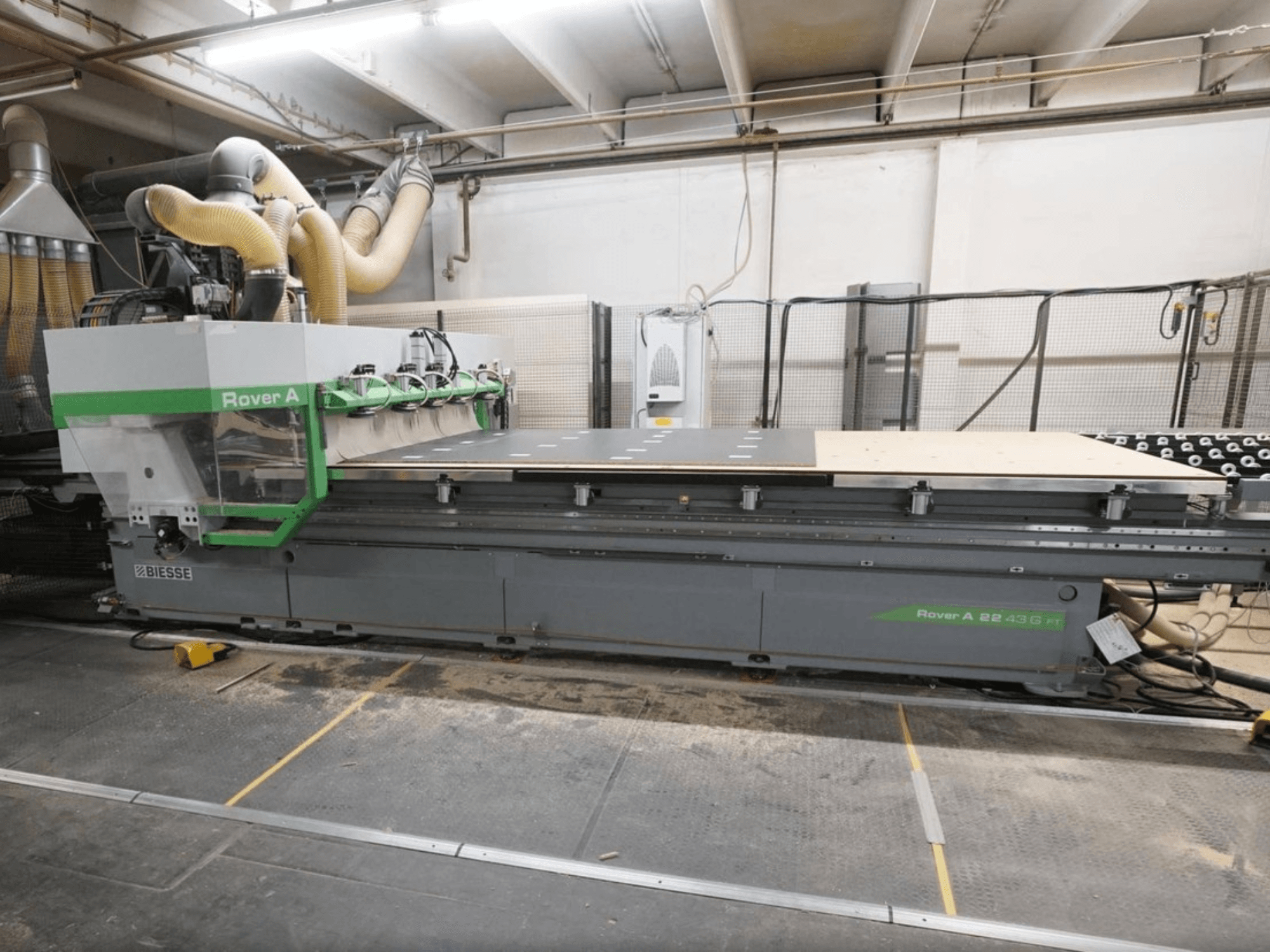

BIESSE - Rover A FT 2243DE-CNC-BIE-2014-00001

Műszaki adatok

• Munkapad méretei: 4 300 × 2 205 mm

• Maximális X-tengely sebesség: 80 m/min

• Maximális Y-tengely sebessége: 60 m/perc

• Maximális Z-tengely sebesség: 20 m/perc

• Z-tengely mozgástartománya (3-/4-tengelyes változat): 325 mm

• Z-tengely mozgástartománya (5-tengelyes változat): 430 mm

• Maximális munkadarab-távolság a Z-tengely mentén: 170 mm

• Maximális munkadarab-távolság a söprőkar használatával: 120 mm

• X-/Y-tengely hajtás: fogasléc és fogaskerék

• Z-tengely hajtás: golyósorsó

• Tengelyvezetők: lineáris vezetők visszakeringető golyóscsapágy-blokkokkal

• Vákuumszivattyú teljesítménye: 300 m³/h 50 Hz-en

• Vákuumrendszer: 20 független, CNC-vezérelt zóna

• Munkaterületek: 2

• Rögzítési területek: 2 az X tengelyen

• Pneumatikus ütközők: 16

• Rácsos asztal osztása: 30 mm

• Vákuummodul méretei: 132 × 146 mm

• Vákuummodul magassága: 29 mm

• Vákuummodul forgási lépés: 15°

• Légpárnás asztal fúvója: Igen

• Maximális egyetlen panel vastagsága: 50 mm

• Minimális egyetlen panel vastagsága: 9 mm

• Maximális több panel betöltési vastagsága: 20 mm

• Maximális több panel kirakási vastagsága: 60 mm

• Védőlemez vastagsága: 8–25 mm

• Maximális panel súly: 200 kg

• Minimális rakodható panelméret Y irányban: 800 mm

• A kirakó szállítószalag hossza: 4 800 mm

• Maximális kirakható panelhossz: 4 300 mm

5 tengelyes megmunkáló egység

• Tengelyek száma: 5 interpoláló tengely

• Szerszámcsatlakozó: HSK F63

• Hűtés: folyadékhűtéses

• S1 teljesítmény: 11 kW / 15 HP 12 000 fordulat/perc sebességnél

• S6 teljesítmény: 13 kW / 17,4 HP 12 000 fordulat/percnél

• Maximális orsófordulatszám: 20 000 fordulat/perc

• C-tengely forgás: 360° folyamatos

• C-tengely sebessége: 12,4 fordulat/perc

• B-tengely pozicionálási tartománya: ±100°

• B-tengely fordulatszáma: 12,4 fordulat/perc

• Orsócsapágyak: kerámia

• Hajtómotor: kefe nélküli, digitálisan vezérelt

• Hajtómű: harmonikus reduktor

• Kenés: Életre szóló kenés

Fúrófej

• Típus: BH 26 2L

• Maximális szerszámok száma: 26

• Függőleges fúróorsók: 16

• Függőleges orsók elrendezése: 8 in X / 8 in Y

• Függőleges orsó távolság: 32 mm

• Vízszintes fúróorsók: 4, kettős kimenettel

• Vízszintes orsótengelyek közötti távolság: 32 mm

• Hornyoló fűrészek: 2

• Hornyoló fűrészek irányai: X / Y

• Hornyoló fűrész átmérője: 120 mm

• Maximális hornyolási mélység: 25 mm

• Motor teljesítmény: 1,7 kW 2 800 fordulat/percnél / 3 kW 6 000 fordulat/percnél

• Maximális fúrási fordulatszám: 6 000 fordulat/perc

Szerszámtár

• Típus: revolveres szerszámtár

• Kapacitás: 16 szerszám

• Szerszámpozíciók közötti távolság: 114 mm

• Maximális szerszámátmérő teli szerszámtár esetén: 110 mm

• Egy szerszám maximális tömege: 7,5 kg

• Maximális összsúly: 55 kg

Automatikus betöltés / kiürítés

• Betöltési irány: elölről

• Anyagáramlás: jobbról balra

• Betöltő/kiköltő rendszer: B típus

• Tapadókorongok száma: 5

• Automatikus betöltési kapacitás: Legfeljebb 3 panel

• Söprőkar: Igen

• Automatikus asztaltisztítás: Igen

• Betöltőasztal: automatikus X/Y-beállítás

• Kiszedő szállítószalag: Motoros

• Szállítószalag vezérlése: CNC-vezérelt

• Szállítószalag végérzékelés: Fotocella

WINSTORE 3D

• Rendszer: WINSTORE 3D K1

• Rendszer hossza: 16 000 mm

• Gerendahossz: 8 000 mm

• Kiegészítő modulok: 3 000 / 6 000 / 8 000 mm

• Maximális szívókeret-hossz: 5 200 mm

• Keresztirányú szállítószalagok: szalag típusú, 5 200 mm

• Lemezkezelés: nyers és vékony lemezek

• Lemezsúly-érzékelés: terhelésmérő cella

• Minimális kezelhető panel szélesség: 450 mm
