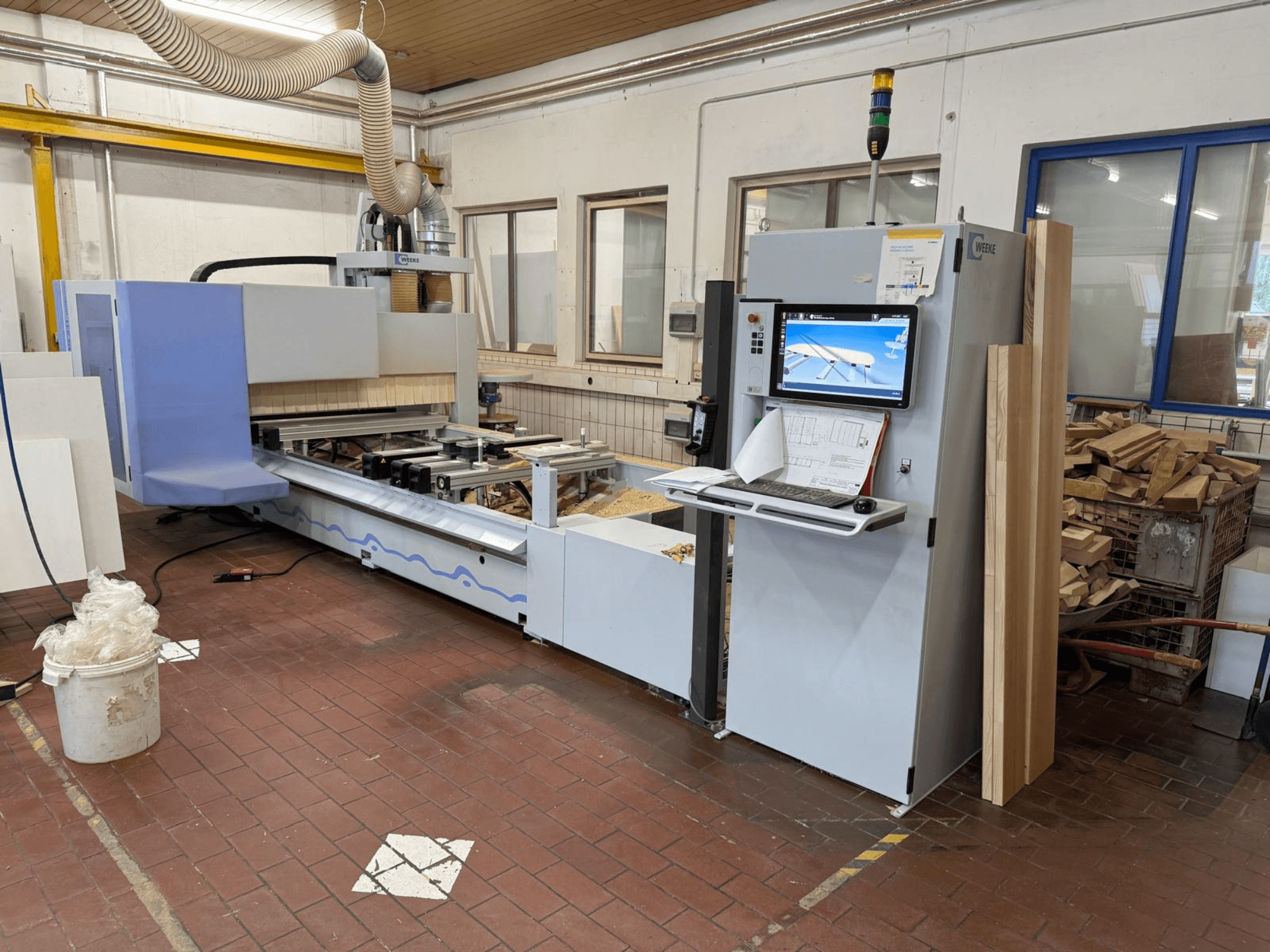

Weeke - PROFI BMG211/32/12/KDE-CNC-WEE-2015-00001

• X/Y-tengely sebessége: 70 m/perc

• Z-tengely sebessége: 20 m/perc

• Asztal hossza X: 3250 mm

• Használható asztalhossz Y: 1150 mm

• Munkadarab-szabad magasság: 1250 mm

• Opcionális használható asztalhossz Y: 1400 mm

• Opcionális munkadarab-szabad magasság: 1600 mm

• Asztal vastagsága Z: 125 mm

• A munkadarab szabad magassága: 225 mm

• Munkadarab-támaszok: 6

• Vákuummezők: 2

• Vákuumgenerátor teljesítménye: 70/84 m³/h 50/60 Hz-en

• Vákuumtartók: 12 × 114 × 160 × 100 mm

• További vákuumtartók: 2 × 125 × 75 × 100 mm

• Pneumatikus oldalsó ütközők: 2

• Pneumatikus hosszirányú ütközők: 6

• Kézi összecsukható ütközők: 4

• HPL pozicionáló segédeszközök: 4

• Vákuumtartók lézeres pozicionálása: Igen

• Lézer típusa: Keresztvonal-vetítés

• Fő felhasználás: 1455 óra

• Másodlagos használat: 743 óra

• Kihasználtság: 8586 óra

Orsó / Fúrás / Szerszámok

• Főorsó: F1-HSK63-12 kW

• Orsófordulatszám: 1250–24 000 fordulat/perc

• Orsó teljesítmény: Akár 10/12 kW

• Orsócsatlakozó: HSK63

• Orsóhűtés: Léghűtéses

• Orsó kenése: Állandóan zsírozott

• C-tengely: 360°-os interpolációs tengely

• Függőleges fúróegység: V12 nagy sebességű 7500

• Függőleges fúrási sebesség: 1500–7500 fordulat/perc

• Függőleges fúrási teljesítmény: 2,3 kW

• Függőleges fúrási mélység: max. 38 mm

• Függőleges fúrási mélység speciális fúróval: max. 55 mm

• Maximális függőleges fúróátmérő: 35 mm

• Függőleges fúrófogó: Ø10 mm

• Függőleges orsóosztás: 32 mm

• Vízszintes fúróegység: H4X/2Y

• Vízszintes fúróorsók: 6

• Vízszintes orsók elrendezése: 4 az X tengelyen / 2 az Y tengelyen

• Vízszintes fúrási fordulatszám: 1500–7500 fordulat/perc

• Vízszintes fúrási mélység: max. 38 mm

• Maximális vízszintes fúróátmérő: 20 mm

• Hornyoló fűrészegység: N1 X-Y 90°

• Hornyoló fűrész forgási tartománya: 90°

• Hornyoló fűrész vágási mélysége: 30 mm

• Horizontális fűrész átmérője: 125 mm

• Hornyoló fűrészlap vastagsága: max. 5 mm

• Hornyoló fűrész fordulatszáma: 1500–7500 fordulat/perc

• Szerszámtár: W14

• Szerszámtár kapacitása: 14 szerszám

• Szerszámcsatlakozó: HSK63

• Maximális szerszámtömeg: 6 kg

• Maximális szerszámátmérő teli szerszámtartóval: 130 mm

• Maximális szerszámátmérő szabad szomszédos pozíciók esetén: 260 mm

• Szerszámcsere időtartama: kb. 12–18 s

FLEX5+ / Vezérlés / Felszerelés

• HP FLEX5+ aggregátum: fűrészelés / marás / fúrás

• FLEX5+ marási forgási tartomány: 0–100°

• FLEX5+ fúrási elfordulási tartomány: 0–100°

• FLEX5+ fűrészelési forgási tartomány: 0–90°

• FLEX5+ maximális marószerszám-átmérő: 20 mm

• FLEX5+ maximális fúrószerszám-átmérő: 10 mm

• FLEX5+ maximális fűrészsebesség: 15 000 fordulat/perc

• FLEX5+ szerszámcsatlakozó: WFC40-25

• Vezérlőrendszer: HOMAG Group powerTouch

• CNC-vezérlés: powerControl PC86

• Kijelző: 21,5" Full HD multitouch

• Processzor: Intel Core 2 Duo

• Merevlemez: min. 160 GB SATA

• Ethernet: 10/100 Mbit RJ45

• Operációs rendszer: Windows 7 Professional

• Szoftver: woodWOP

• Automatikus szerszámcserélő betöltési segédeszköz: Igen

• TeleserviceNet: Igen

• Áramellátás: 400 V

• Frekvencia: 50/60 Hz

• Környezeti hőmérséklet: +10 °C – +40 °C

• CE biztonsági felszerelés: Igen

• Tápfeszültség: 400 V / 230 V

• Fázis: 3 fázis

• Frekvencia: 50 Hz

• Maximális üzemi teljes terhelési áram: 38 A

• Biztosíték névleges értéke: 50 A

• Vezérlőfeszültség: 24 V

• CE-jelölés

• Szerszámok nélkül kerül forgalomba

Kérésre megfelelő elszívórendszereket (amelyek jelenleg Németországban támogatásra jogosultak) és sűrített levegős megoldásokat is kínálunk
