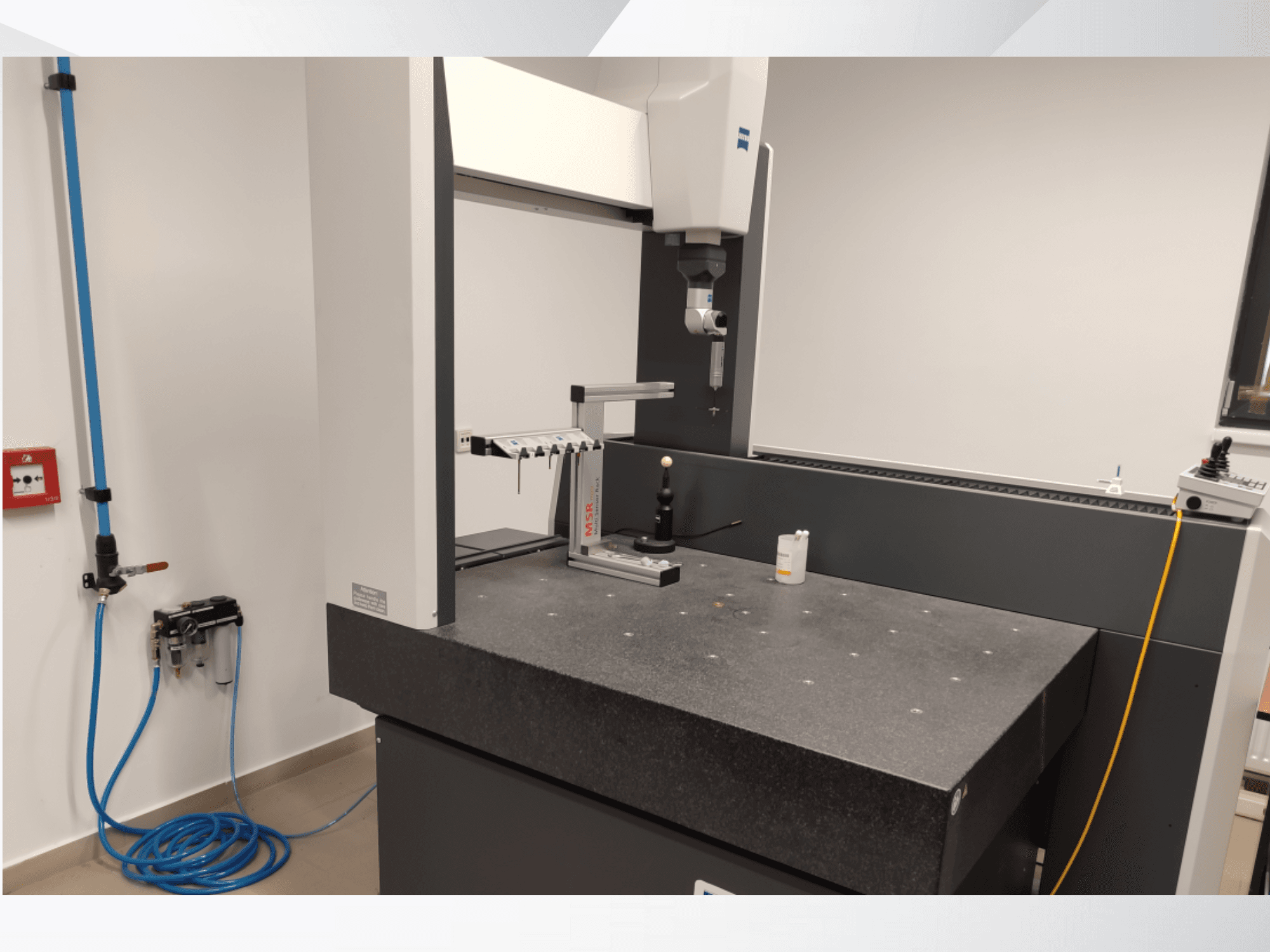

ZEISS - Contura 7/10/6 RDSRO-MEA-ZEI-2019-00001

További információk

• Maximális munkadarab méret: kb. 1344 x 910 x 716 mm

• A munkadarab maximális súlya: 730 kg

• Asztal magassága: 850 mm

• Lengéscsillapító rendszerrel felszerelve

• Érzékelő rendszer:

• Csuklós fej: dőlés ±180°, forgási fokozat 2,5°

• Pásztázási sebesség: akár 150 pont/másodperc

• Maximális tollhossz: 150 mm

• Max. toll súlya: 15 g

• Min. tollhegy átmérő: 0,3 mm

• Pontosság (az ISO 10360 szabvány szerint):

• Hosszmérési hiba (E₀): 1,7 + L/350 µm (18-22°C-on)

• Pásztázási hiba (THP): 2,7 µm

• Formamérési hiba (RONt): 1,7 µm

• Ismételhetőség (R₀): 1,2 µm

• Vezérlő: ZEISS C99L

• Szoftver: ZEISS CALYPSO, ZEISS GEAR PRO, ZEISS HOLOS

• Vezérlési mód: Motorizált / CNC

• Interfész: CNC vezérlés: CNC, CNC, CNC, CNC, CNC, CNC, CNC, CNC: Ethernet, USB

• Teljesítmény:

• Meghajtási rendszer: CNC motoros

• Menetsebesség (tengelyek): 0-70 mm/s

• Max. vektorsebesség: 465 mm/s

• Max: m/s²: 1,85 m/s²

• Pásztázási sebesség: legfeljebb 125 mm/s

• Segédprogramok:

• Tápellátás: AC (±10%), 50-60 Hz

• Maximális energiafogyasztás: 800 VA

• Tipikus energiafelhasználás: 200 W

• Sűrített levegő: 6-8 bar, előtisztított, száraz (ISO 8573-1 4. osztály)

• Levegőfogyasztás: max. 120 Nl/min

• Környezeti feltételek:

• Üzemi hőmérséklet: 18°C-22°C

• Relatív páratartalom: 30-60% (nem kondenzáló)

• Megfelelőség és tanúsítványok: Megfelelőség és tanúsítványok:

• Megfelel a 2006/42/EK gépekre vonatkozó EK-irányelvnek.

• EMC irányelv 2014/30/EU

• Minőségirányítás: ISO 9001:2008

• Környezetvédelmi irányítás: ISO 14001:2004

• Akkreditált ISO / IEC 17025:2005
