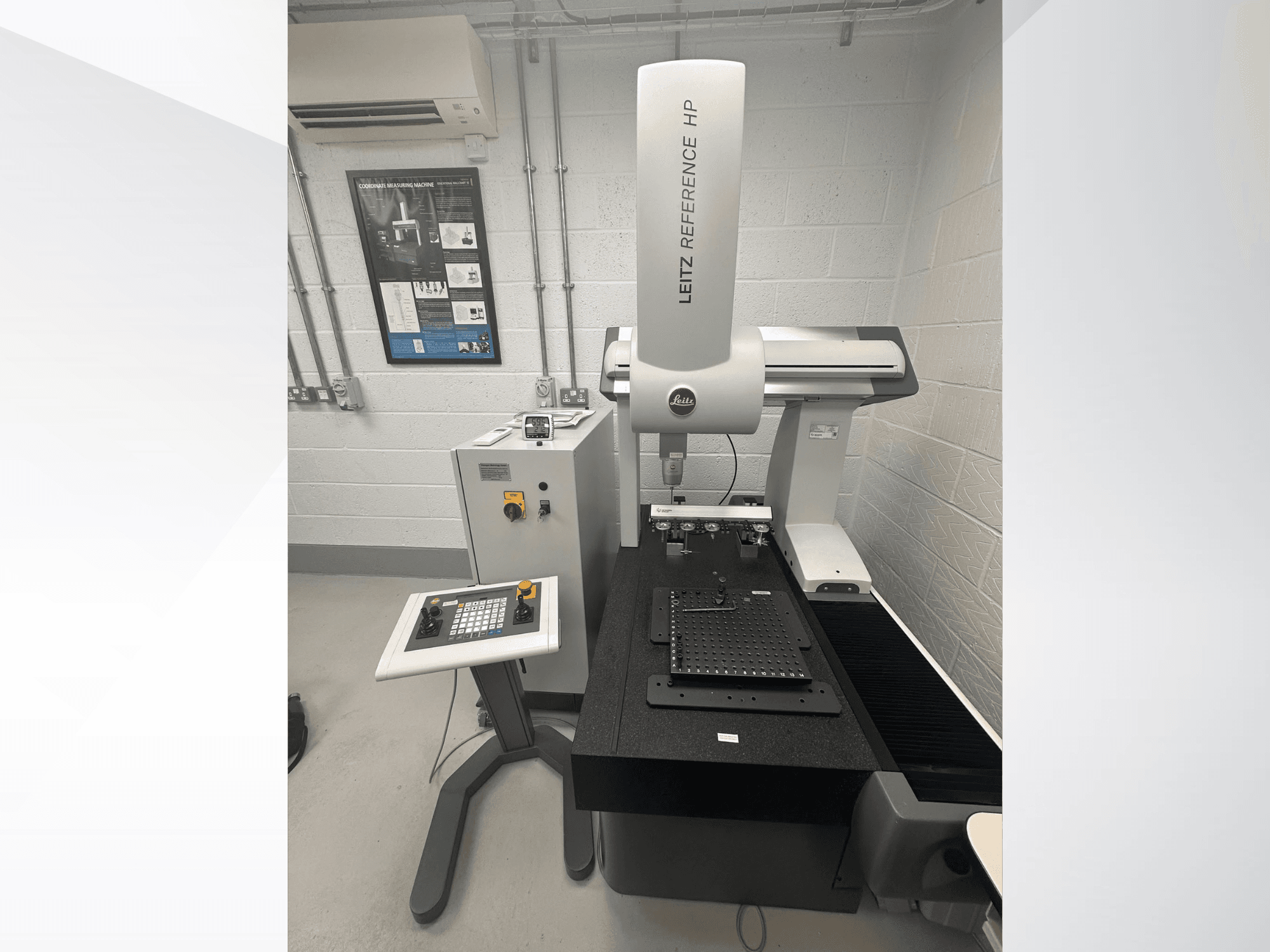

LEITZ - Reference HP 5.4.3 GB-MEA-LEI-2020-00001

• Megtekintés: Előzetes egyeztetés alapján lehetséges; a gép működés közben is megtekinthető

• Incoterm/Átvétel: EXW Műszaki adatok

• Pontosság (MPE-E): 0,70 + L/400 µm

• Érzékelési hiba (MPE-P): 0,80 µm

• Asztal: Gránit asztal

• Érzékelőrendszer: Hexagon LSP-X3

• Érintőcsúcs rögzítése: HP-S-X3

• Érintőcsere: Hexagon 5-portos érintőcsere-tartó

• Cserélő portok: HR-X3-P

• Vezérlő: Leitz vezérlő szabadon álló szekrényben

• Kezelőpanel: Leitz kettős joystickos panel vészleállító gombbal A gép története / szervizelés

• 2020. augusztus: A gépet és a tartozékokat új állapotban szállította a Hexagon Metrology

• 2020. szeptember: A szoftvercsomagot a Hexagon szállította

• 2021. február: 6 további M2 lépcsős tapintó beszerzése

• 2021. április: Telepítés és üzembe helyezés Andoverben a Hexagon mérnöke által (telepítési/szervizjelentés hivatkozási száma: 15320)

• Utolsó kalibrálás: 2023. május 16., a Hexagon Metrology által

  • Szabvány: ISO 10360-2:2001

  • Tanúsítvány: CAA/REF769/543/16052023

  • Eredmény: A kalibrálás megfelelt az ügyfél előírásainak

  • A tanúsítvány kérésre rendelkezésre áll

  • A kalibrálás érvényessége: 2024. május 24-ig

Kiegészítő berendezések

• QUINDOS 2023-as verzió

• I++ szimulátor + QUINDOS csomag

• További CMM-modell

• Licenckezelő a kiegészítő csomaghoz

• Szoftverlicenc-átruházás: a Hexagon jóváhagyásától függ Kiegészítők és rögzítések

• HP munkaállomás PC 2 monitorral

• Kinematikus rögzítőelemek:

  • Swift-Fix univerzális kinematikus alap (1)

  • Swift-Fix kinematikus lemezek 300 × 300 × 16 mm (2)

• Kerámia referencia gömb Ø30 mm (1) Érintőhegyek, tartók, adapterek és cserélő hardver

• HR-X3-P cserélőportok (5)

• Érintőcsúcs-készlet

• Speciális tapintó tartók (3)

• 8 × M5 + 8 × Ø2 mm tapintótartó (1)

• M5/M2 tapintóadapter (1)

• M2 5-utas tűtartó (1)

• M2 lépcsős tapintók: 4 + 6

• M2 R1 tapintó (1)

• Speciális Ø0,3 mm-es rubin tapintók (8)

• Speciális Ø1 mm-es rubin/karbid tű (1)

• Ø1,5 mm-es Si3N4 tű (1)

• Ø3 × 35 mm-es rubin tapintó (1)

• Ø3 × 50 mm-es rubin tű (1)

• Ø5 × 60 mm-es rubin tű (1)

• Titán hosszabbító (1)

• Forgócsatlakozó (1)

• Állítható kockák (2)

• M5-ös kocka (1)
