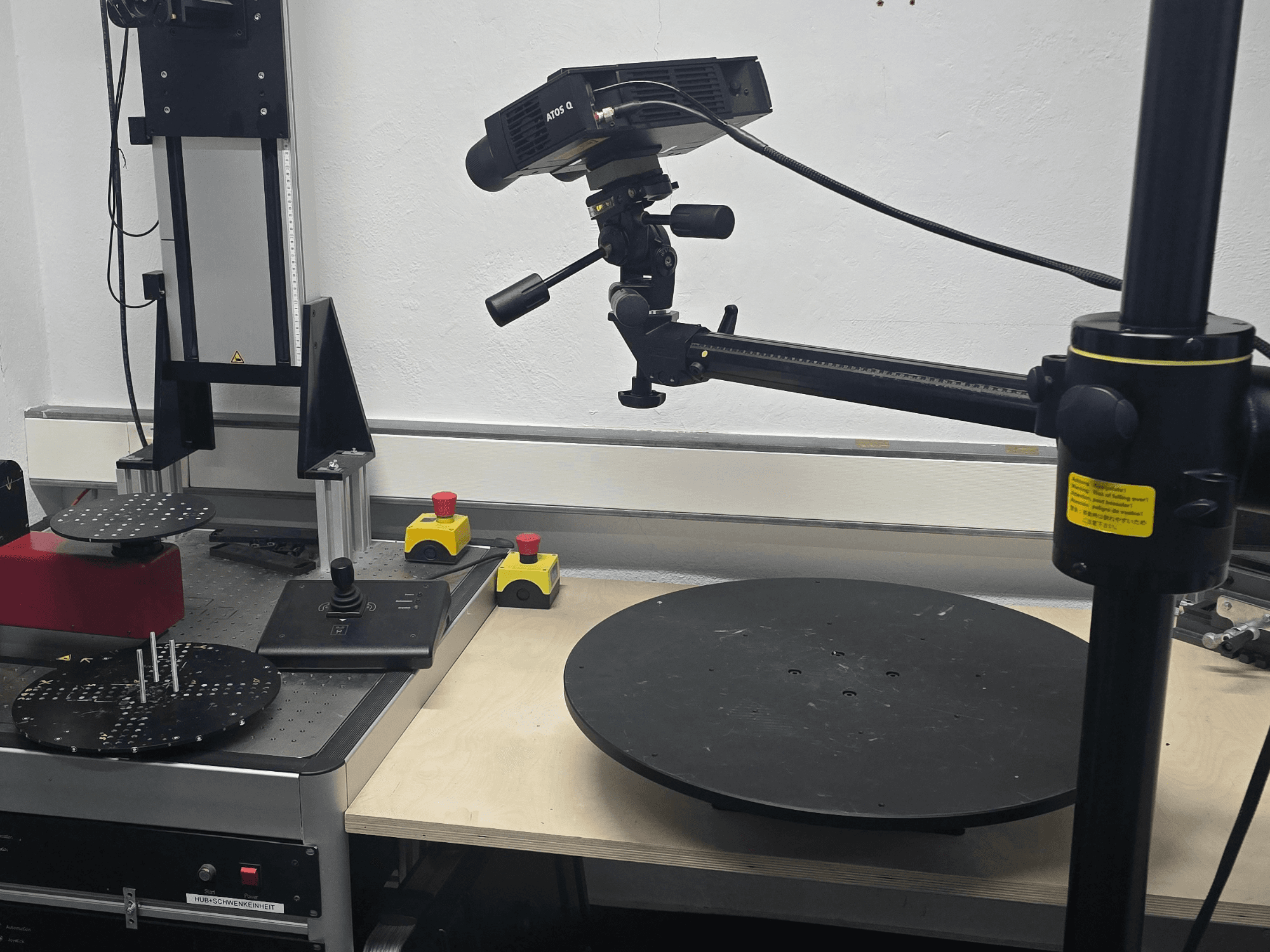

ZEISS - ATOS Q 12MDE-MEA-ZEI-2022-00002

- Kamerafelbontás: 2 db 12 megapixeles CMOS-kamera (4112 × 3008 képpont)

- Üzemidő/munkavégzési idő: 1529 óra (teljes üzemidő / nagyjavítási idő)

- Mérési térfogatok (MV) és műszaki adatok:

* MV50: 50 x 35 x 20 mm; Ponttávolság (12M): 0,012 mm; Mérési távolság: 490 mm; A kamera objektívjének gyújtótávolsága: 90 mm; A projektor objektívjének gyújtótávolsága: 60 mm; Referenciapontok: Ø 0,4 mm; Kalibrációs tárgy: CP40/MV60

* MV100: 100 x 70 x 60 mm; Ponttávolság (12M): 0,029 mm; Mérési távolság: 490 mm; Kameraobjektív fókusztávolsága: 50 mm; Projektorobjektív fókusztávolsága: 27 mm; Referenciapontok: Ø 0,8 mm; Kalibrációs tárgy: CP40/MV100

* MV170: 170 x 130 x 130 mm; Ponttávolság (12M): 0,044 mm; Mérési távolság: 490 mm; Kameraobjektív fókusztávolsága: 35 mm; Projektorobjektív fókusztávolsága: 20 mm; Referenciapontok: Ø 0,8 mm; Kalibrációs tárgy: CP40/MV170

* MV270: 270 x 200 x 200 mm; Ponttávolság (12M): 0,064 mm; Mérési távolság: 490 mm; Kameraobjektív fókusztávolsága: 25 mm; Projektorobjektív fókusztávolsága: 14 mm; Referenciapontok: Ø 1,5 mm; Kalibrációs tárgy: CP40/MV320

* MV350: 350 x 260 x 260 mm; Ponttávolság (12M): 0,091 mm; Mérési távolság: 490 mm; A kamera objektívjének fókusztávolsága: 16 mm; A projektor objektívjének fókusztávolsága: 10 mm; Referenciapontok: Ø 1,5 mm; Kalibrációs tárgy: CP40/MV320

* MV500: 500 x 370 x 320 mm; Ponttávolság (12M): 0,124 mm; Mérési távolság: 490 mm; Kameraobjektív fókusztávolsága: 12 mm; Projektorobjektív fókusztávolsága: 6 mm; Referenciapontok: Ø 3,0 mm; Kalibrációs tárgy: CP40/MV560

- A rendszer tényleges üzemi hőmérsékletei (állapotképernyő):

* temp0 Monoboard: 44,0 °C

* temp1 faanyag: 25,5 °C

* temp2 Levegő: 21,7 °C

* temp3 LED: 36,0 °C

* temp4 Frame-P: 27,8 °C

* temp5 DMD-P: 29,4 °C

* temp6 Lencse: 29,7 °C

- Ventilátorfordulatszám: Elektronikus ventilátor: 4237 fordulat/perc; Lámpaventilátor: 4359 fordulat/perc

- Rendszer tájolása: Dőlésszög: 14,9°; Forgásszög: -3,7°

- Forgóasztal teherbírása: max. 150 kg (vagy max. 40 kg, a beállítási konfigurációtól függően)

- Dönthető és forgatható egység teherbírása: max. 5 kg

- Mobil munkaállomás laptop specifikációja (Dell Precision 7760): 17" kijelző, 64 bites Intel 2,6 GHz nyolcmagos CPU, 64 GB RAM, NVIDIA Quadro OpenGL grafikus kártya, 1 TB SSD, I/O: Wi-Fi, LAN, 3x USB 3.2 / Thunderbolt 4

- Mellékelt tartozékok és felszerelés: állvány, 4 mérőmező (MV50, MV100, MV270, MV500) kalibrációs lemezekkel, emelővel ellátott forgó-/panorámázó egység, 19 hüvelykes vezérlőegységgel ellátott forgóasztal, mobil vezérlő, átalakító doboz képfeldolgozó kártyával (száloptikás–Thunderbolt 3), Hordtáska, Tápegység, Dongle-alapú szoftverlicenc
