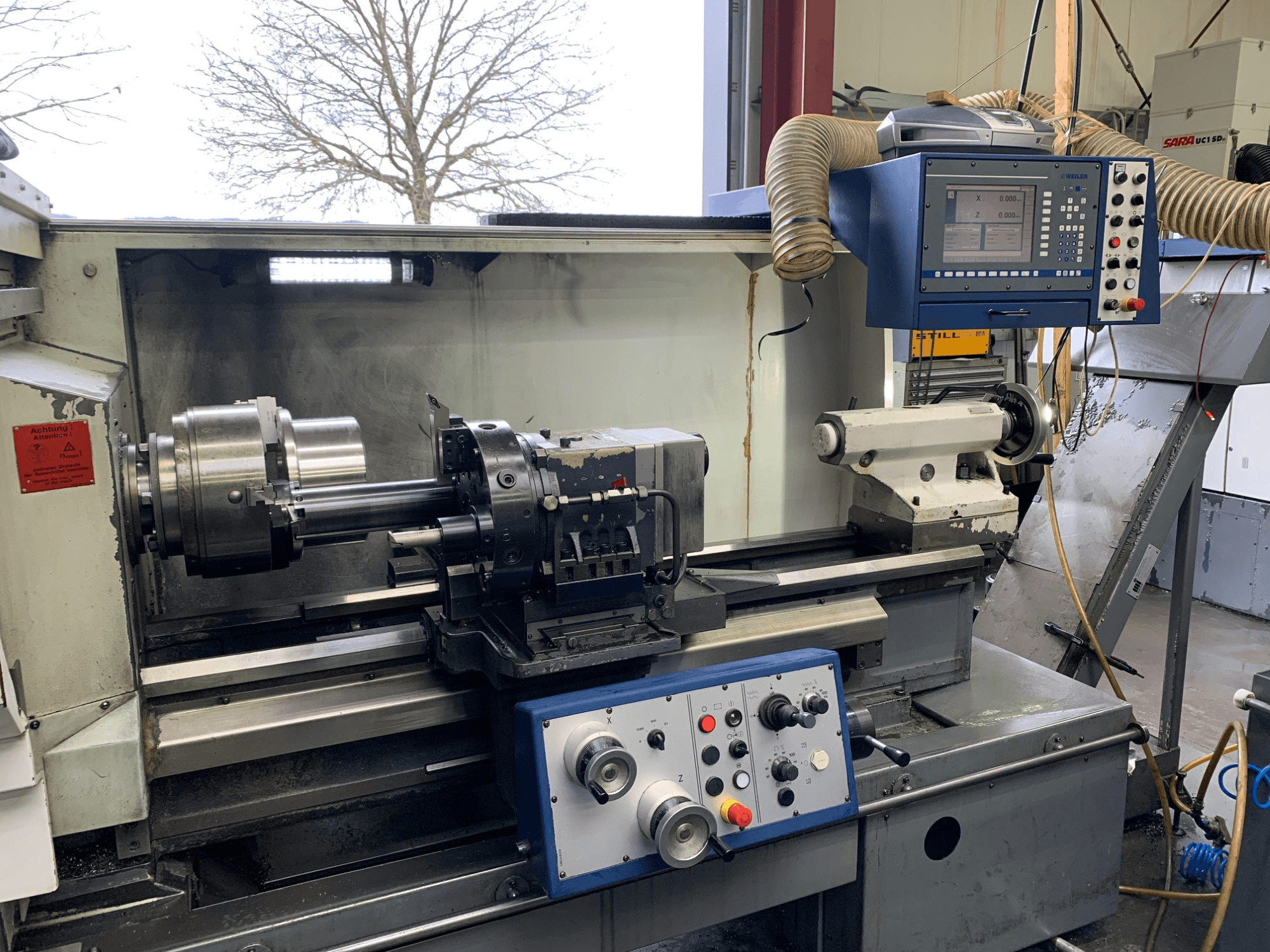

Weiler - E55X1000 DE-TUR-WEI-2004-00001

• Teljes csatlakoztatott terhelés: 20 kW

• Teljes teljesítményigény: 27 kVA

• Belső kúposság: metrikus 90

• Orsó átmérője az első csapágyban: 120 mm

• Orsó furata: 83 mm

• Karima átmérő: 500 mm

• Maximális tokmányátmérő: 315 mm

• Maximális nyomaték: 1600 Nm

• Szerszámrendszer: revolver (VDI 40)

• Szerszámszár mérete: 32 x 25 mm

• Hosszirányú csúszkák száma: 1

• Keresztcsúszók száma: 1

• Középtávolság: 1100 / 2100 mm

• Keresztmozgás: 340 mm

• Tailstock kúp: MK 5

• Farokcsapszeg átmérője: 80 mm

• Farokfutófejtő löket: 200 mm

• Maximális farokcsapágy elmozdulás: 1000 / 2000 mm

• Előfeszítés hosszirányban: 0,001 - 20 mm/ford.

• Előzési sebesség keresztirányban: 0,001 - 20 mm/ford.

• Gyorsmenet hosszirányban: 10 m/min

• Gyorshajtás keresztben: 5 m/min

• Hosszirányú előtolási erő: 10000 N

• Előrehajtási erő keresztirányban: 7000 N

• Metrikus menettartomány: mm: 0,1 - 250 mm

• Whitworth menettartomány: 1/4 - 56 menet/inch

• Modul-tartomány: 0.125 - 28

• DP-tartomány: 0.05 - 48

• Maximális vágási keresztmetszet: 2,25 mm²

• Vágási sebesség: 140 m/perc

• I. sebességfokozat: 89 fordulat/perc 100%-os munkaszünet mellett

• II. fokozat: 355 fordulat/perc 100%-os munkaszünet mellett

• Hűtőfolyadék-fogyasztás (normál): 30 l/perc 0,4 bar nyomáson

• Hűtőfolyadék-fogyasztás (megnövelt): 30 l/perc 3,5 bar nyomáson

• Zajszint: 80 dB(A)

• Elektromos:

  • Üzemi feszültség: 400 V

  • Vezérlőfeszültség: 400 V DC 24 V

  • Csatlakoztatott terhelés: 30 kVA

  • Névleges áram: 43 A

  • Frekvencia: 50 Hz

  • Fő biztosítékok: 50 A

• Állapotra vonatkozó megjegyzés: A hajtóműfokozatok közötti váltást végző kis működtető hibás; mindkét hajtóműfokozat működik.

Kiegészítő berendezések

• forgácsszállító
