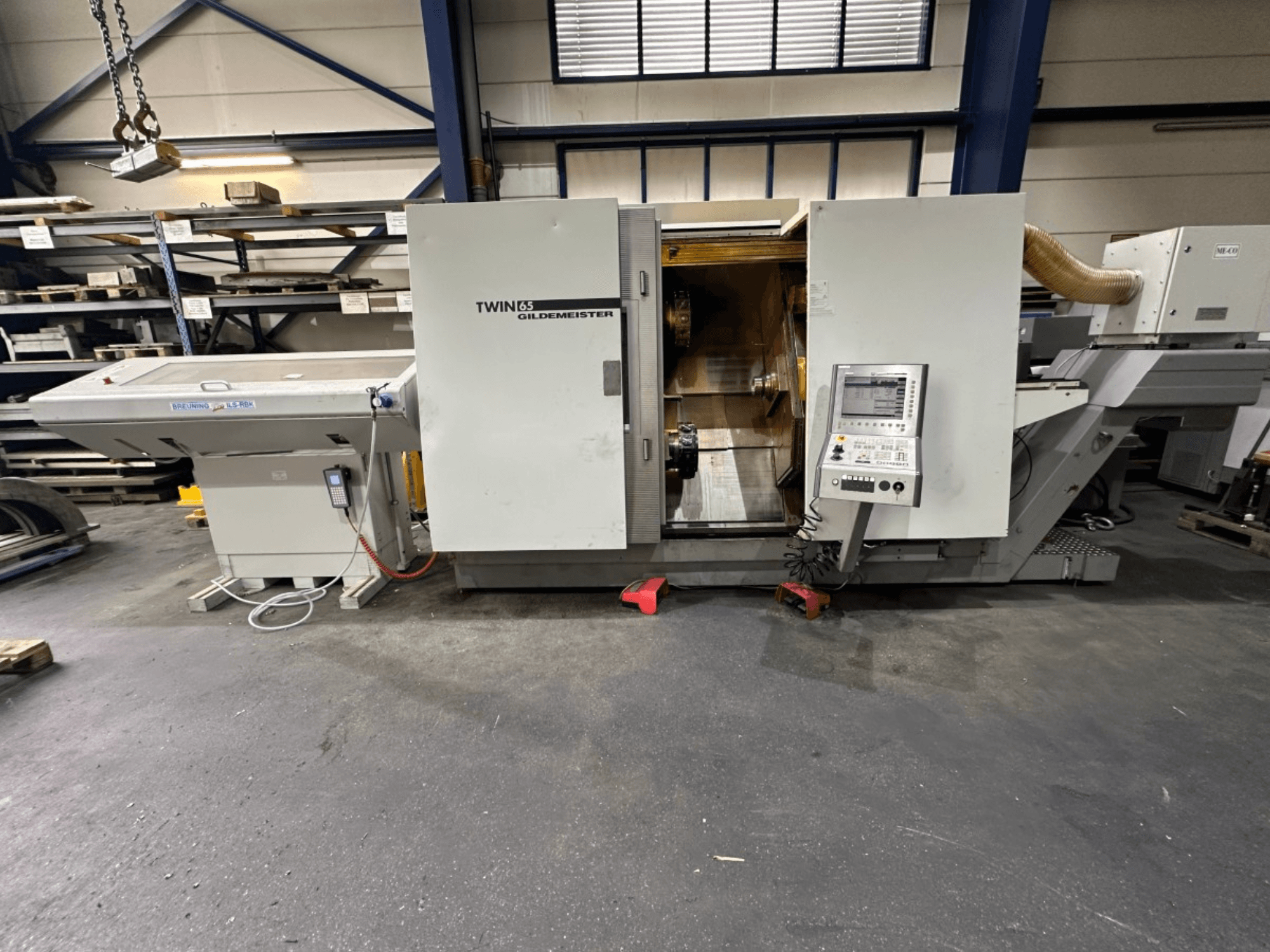

Gildemeister - TWIN 65DE-TUR-GIL-2006-00003

• A gép kialakítása: 60°-os ferde ágy

• Vezetőpályák: görgős vezetők

• Maximális esztergálási átmérő: 250 mm

• Maximális esztergálási átmérő (standard): 120 mm

• Maximális esztergálási hossz: 900 mm

• X1 elmozdulás (felső csúszda): 300 mm

• Z1 elmozdulás (felső csúszka): 650 mm

• Y1 elmozdulás (opcionális): ±40 mm

• X2 elmozdulás (alsó csúszka): 180 mm

• Z2 elmozdulás (alsó csúszka): 650 mm

• X3 elmozdulás (ellenorsó): 175 mm

• Z3 elmozdulás (ellenorsó): 670 mm

• Főorsó tokmány mérete: 175 / 200 mm

• Maximális rúdátmérő (reduktorcsövek nélkül): 62 / 65 mm

• Orsó furatátmérő: 79 mm

• Orsó orr átmérője: 170 mm

• Nyakörv átmérője: 66 mm

• Első csapágy átmérője: 120 mm

• Főorsó teljesítménye (40/100% ED): 35 / 25 kW

• Főorsó fordulatszám-tartománya: 5000 fordulat/percig

• Főorsó nyomatéka (40/100% ED): 1,5 m/h (40/100% ED): 1,5 m/h (40/100% ED): 370 / 270 Nm

• Az orsó meghajtásának típusa: AC motor integrált orsómotorral

• C-tengely: Integrált a tájolt megálláshoz és a kontúrozáshoz

• C-tengely fordulatszám: 2000 rpm

• C-tengely tartási nyomaték: 270 Nm

• Ellenorsó teljesítmény (40/100% ED): 26 / 21 kW

• Ellenorsó fordulatszám-tartomány: 5000 fordulat/percig

• Ellenorsó nyomaték (40/100% ED): 290 / 230 Nm

• C-tengely (ellenorsó) fordulatszám: 2000 fordulat/perc

• C-tengely (ellenorsó) tartónyomaték: 230 Nm

• Gyorsmozgás X/Z (1. csúszka): 30 / 30 m/min

• X/Z előtolási erő (csúszda 1): 4,0 / 7,0 kN

• Pozicionálási felbontás X/Z: 0,0005 mm

• Motor nyomatéka X/Z: 6 / 10,5 Nm

• Motor fordulatszám X/Z: 3000 rpm

• Golyóscsavar-osztás X/Z: 20x32 / 20x40 mm

• Gyorsjárat X/Y/Z (Y-tengellyel): 30 / 15 / 30 m/min

• X/Y/Z előtolóerő: 4,0 / 4,0 / 7,0 kN

• Pozicionálási felbontás X/Y/Z: 0,0005 mm

• Motor nyomatéka X/Y/Z: 6 / 6 / 10,5 Nm

• A motor fordulatszáma X/Y/Z: 3000 rpm

• Golyóscsavar-osztás X/Y/Z: 20x32 / 10x32 / 20x40 mm

• Gyorsmozgás X/Z (2. csúszka): 30 / 30 m/min

• X/Z előtolóerő (2. csúszka): 4,0 / 7,0 kN

• Pozicionálási felbontás X/Z (2. dia): 0,0005 mm

• Motor nyomatéka X/Z (csúszka 2): 6 / 10,5 Nm

• Motorsebesség X/Z (2. csúszka): 3000 rpm

• Golyóscsavar-osztás X/Z (csúszka 2): 20x32 / 20x40 mm

• Gyorsmozgás X/Z (ellenorsó csúszka): 15 / 30 m/min

• X/Z előtolási erő (ellenorsó csúszka): 4,0 / 7,0 kN

• Pozícionálási felbontás X/Z (ellenorsó csúszka): 0,0005 mm

• Motor nyomatéka X/Z (ellenorsó): 10,5 / 10,5 Nm

• Motor fordulatszám X/Z (ellenorsó): 3000 rpm

• Golyóscsavar-osztás X/Z (ellenorsó): 10x32 / 20x40 mm

• Szerszámállomások száma: 12

• Szerszámtartó: VDI 30

• Szerszámcserélő típusa: Szerszámtartó: A szerszámtartóhoz tartozó szerszámok: Revolver:

• Szerszámszár méret (DIN 69880): 30 / 40 mm

• Meghajtott szerszámállomások száma: 12

• Meghajtott szerszámok: mind a 12 állomás alkalmas meghajtott szerszámokra

• Meghajtott szerszámok teljesítménye (40/100% ED): 11,7 / 8,4 kW

• Meghajtott szerszámok nyomatéka (40/100% ED): 28 / 20 Nm

• Meghajtott szerszám fordulatszáma: akár 4000 fordulat/perc

• Hátsó ütés (opcionális): 300 mm

• Farosttámasz-erő: 150 / 630 daN

• Középpont mérete: 1,5 mm: MK 4

• Hidraulikatartály térfogata: 20 l

• Hidraulikaszivattyú teljesítménye: 2,2 kW

• Hidraulikus nyomás max: 90 bar

• Feszítőnyomás főorsó: 80 bar

• Szorítónyomás ellenorsó: 70 bar

• Befeszítési nyomás hátsó tengely: 50 bar

• Hűtőfolyadéktartály térfogata: 250 l

• Hűtőszivattyú teljesítménye: 1,7 kW

• Hűtőfolyadék áramlási sebessége 6 bar nyomáson: 20 l/min

• Elektromos csatlakozás/összes teljesítmény: 65 kVA

• Működési feszültség: 400 V

• Frekvencia: 50 Hz

• Biztosítékvédelem: 125 A

• Feszültségtűrés: +6% / -10%

• A gép hossza: 5032 mm

• Gépmélység: 3048 mm

• Gép magassága: 2445 mm

• Gép súlya: 10000 kg

• Zajszint megmunkálás közben: 77 dB(A)

• Zajszint üresjáratban: 78 dB(A)

Kiegészítő berendezések

• Érintőszonda

• forgácsszállító

• Belső hűtőfolyadék-ellátás
