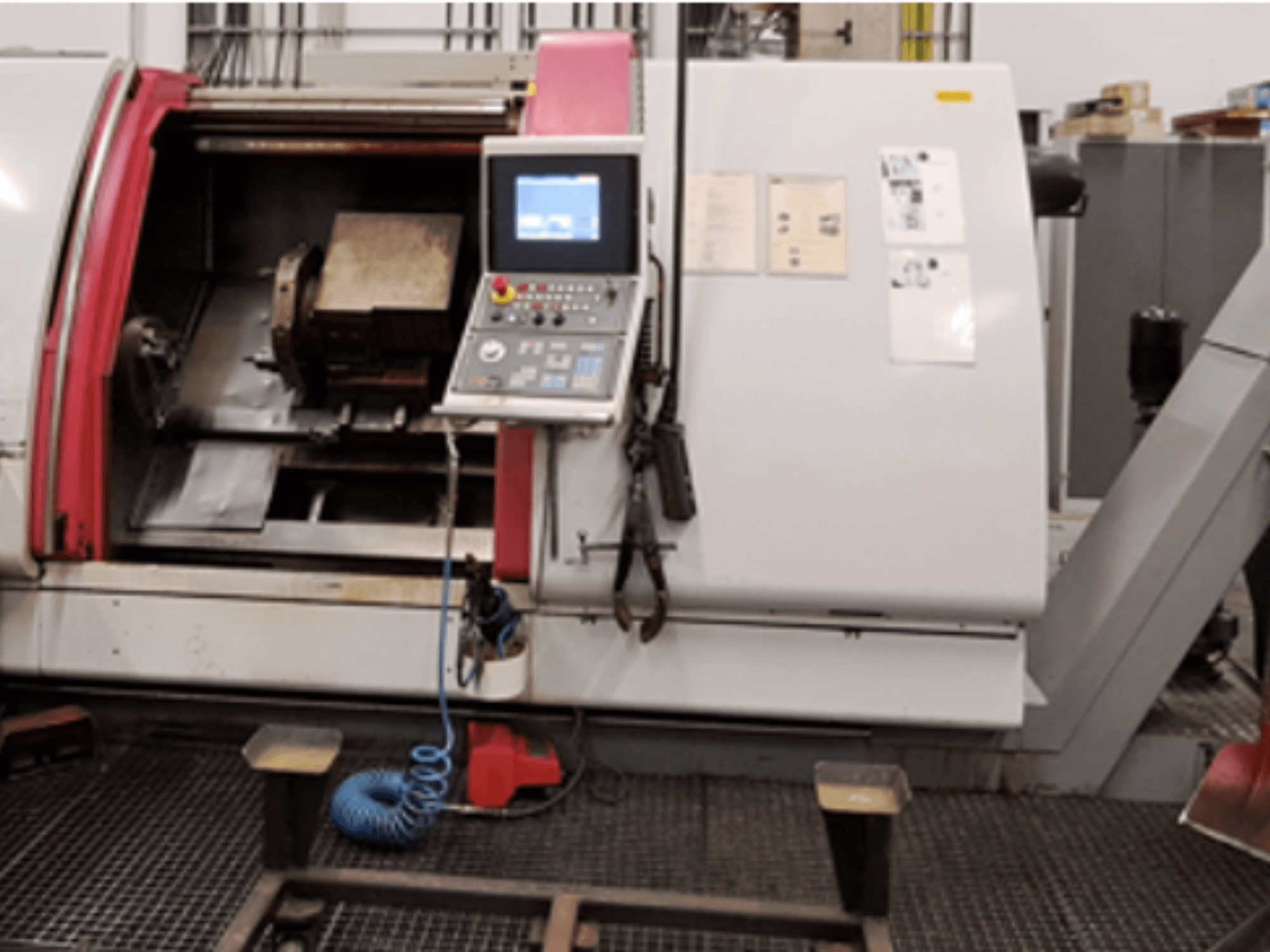

Gildemeister - CTX 500 S2DE-TUR-GIL-2000-00002

- Maximális esztergálási átmérő az asztal / csúszka felett: 680 mm / 670 mm

- Maximális esztergálási átmérő a homlokcsúszka felett: 455 mm

- Maximális esztergálási hossz: 1097 mm / 2097 mm

- Orsófej karima: 220 mm (220h5 méret)

- Orsófurat: 107 mm

- Orsócsapágy elülső átmérője: 140 mm

- Maximális tokmányátmérő: 315 mm / 400 mm

- Hátállvány-cső kúpos alakja: MK 5 / MK 6

- Hátorsó tokmányának átmérője: 120 mm

- Hátorsó tokmányának lökethossza: 120 mm

- Szerszámrendszer: tárcsás szerszámtár

- Szánkocsi-készletek száma: 1

- Homlokcsúszkák száma: 1

- Hosszirányú lökethossz: 1097 mm / 2097 mm

- Homlokcsúszda-lökethossz: 320 mm

- Maximális nyomaték: 650 Nm / 2000 Nm

- Előtolási erő (hosszirányú / síkirányú): 15 000 N / 8 000 N

- Gyorselőtolás (hosszirányú / síkirányú): 30 m/min / 24 m/min

- Előtolási sebességtartomány: 0,5 – 5000 mm/perc

- Főhajtómotor típusa: B3

- X-sík előtolási hajtómotor: Siemens 1FK6063-6AF71-1AH0 (1,9 kW, 3000 fordulat/perc, IP64)

- Z-hosszirányú előtolási hajtómotor: Siemens 1FK6101-8AF71-1AG0 (4,9 kW, 3000 fordulat/perc, IP64)

- Kenőmotor: Vögele 113.50.000701C (0,13 kW, 2200 fordulat/perc, IP44)

- Hidraulikus motor: 2,2 kW, 1450 fordulat/perc, IP54

- Csatlakoztatott terhelés / Teljesítményigény: 58 kVA

- Feszültség: 400 V

- Frekvencia: 50 Hz

- Áram: 85 A

- Biztosíték névérték: 100 A

- Vezérlőfeszültség: 230 V AC / 24 V DC

- Szükséges alapterület: 8,41 m x 4,3 m x 2,41 m (5607/6657 x 3285 x 2405 mm)

- Gép súlya: 8700 kg / 10000 kg

- Kiegészítő berendezések: forgácsszállító forgácstárolóval, hűtőfolyadék-rendszer, kipufogógáz-szűrőegység (IFM)
