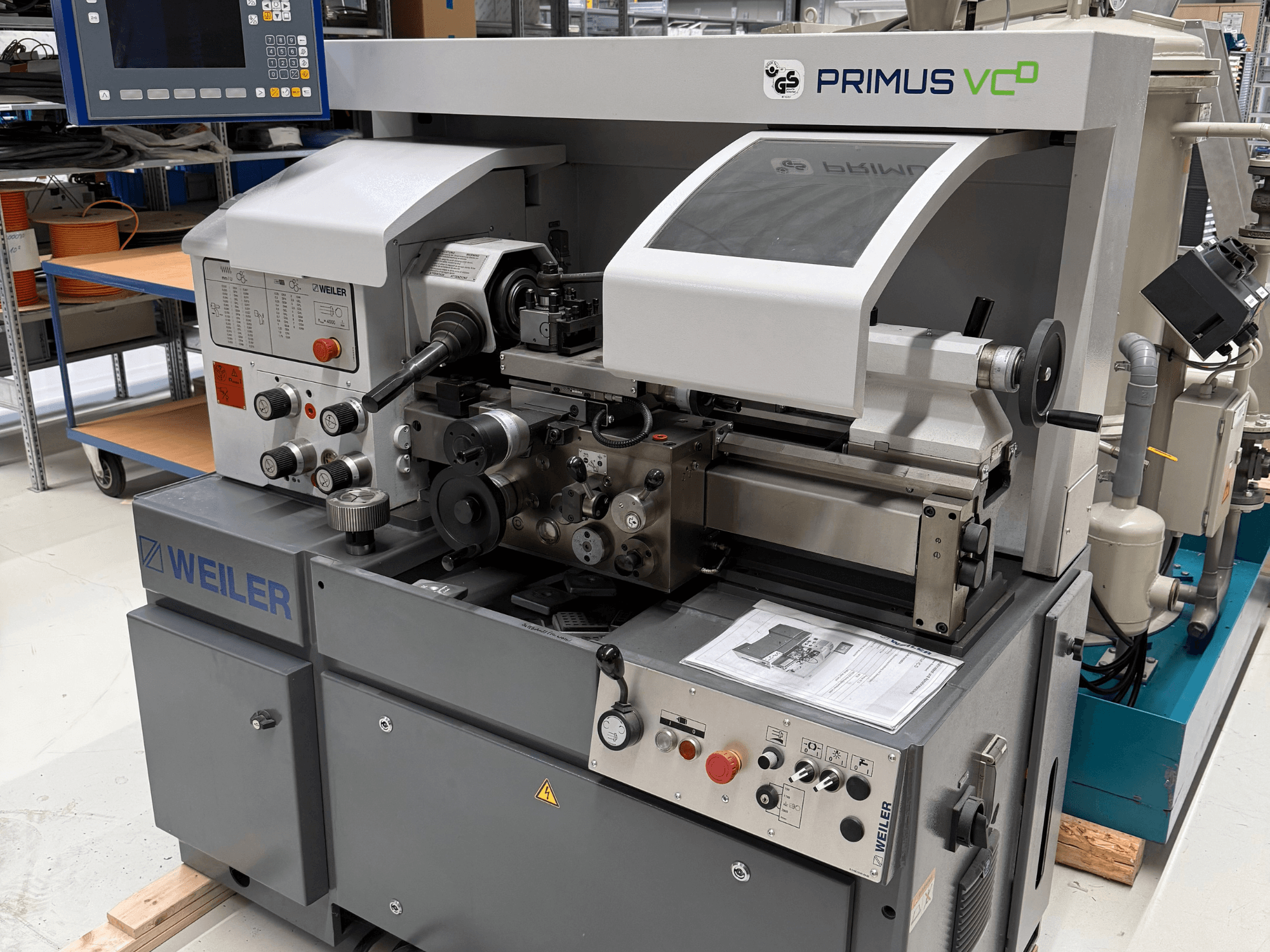

Weiler - PRIMUS VCDDE-TUR-WEI-2018-00001

• Géptípus: Középpontos eszterga

• Esztergálási hossz / középpontok közötti távolság: 500 mm

• Átmeneti hossz az ágy felett: 280 mm

• Keresztcsúszka feletti átmérő: 150 mm

• Orsócsap (DIN 55027): 5-ös méret

• Első csapágy átmérője: 70 mm

• Orsófurat: 43 mm

• Főorsó belső kúpos átmérője: ME 50

• Hajtóteljesítmény (100% terhelési ciklus): 4 kW

• Orsó fordulatszám-tartomány: 30 – 4 000 fordulat/perc

• Előtolási sebességek száma: 24

• Hosszirányú előtolási tartomány: 0,02 – 0,63 mm/fordulat

• Keresztirányú előtolási tartomány: 0,006 – 0,20 mm/fordulat

• Metrikus menettartomány: 0,25 – 8 mm

• Hüvelykes menettartomány: 80 – 2 TPI

• Modulmenetes tartomány: 0,25 – 4 modul

• Diametrális lépés (DP) menet tartomány: 200 – 5 DP

• Hátsó orsó átmérője: 40 mm

• A hátsó orsó tokmányának elmozdulása: 85 mm

• Hátsó orsó kúpos csatlakozása: MT3

• Üzemi feszültség: 400 V

• Vezérlőfeszültség: 24 V DC

• Csatlakoztatott terhelés: 7,5 kVA

• Névleges áram: 15,5 A

• Frekvencia: 50 Hz

• Fő biztosítékok: 25 A

• A gép súlya: 1 050 kg

• A gép méretei (H × Sz × M): 1 570 × 890 × 1 700 mm

Kiegészítő felszerelés

• 4 pozíciós PARAT 1-es méretű gyorscserélő szerszámtartó, 1 × WD 1/12 szerszámtartóval

• 2 × WD 1/12 szerszámtartó

• Karral működtetett befogóhüvely 173 E befogóhüvelyekhez

• 13 × 173 E befogóhüvely, befogási tartomány: 3–15 mm (1 mm-es lépésekben)

• Rögzített támtartó görgős befogópofákkal, befogási tartomány: 15–100 mm

• Mozgatható forgácsvédő ablakkal

• 8 × szintezőelem
