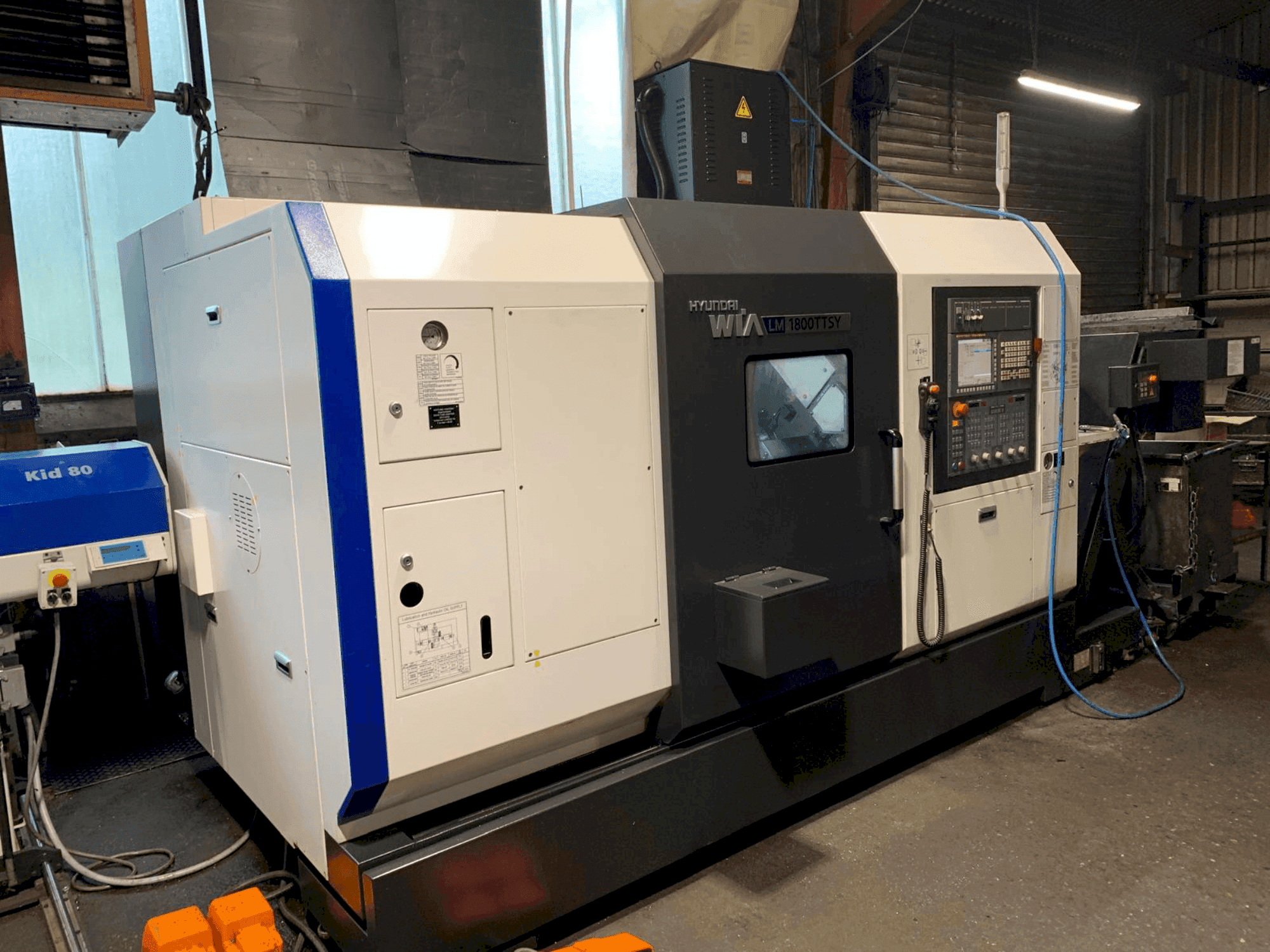

Hyundai Wia - LM 1800TTSYDE-TUR-HYU-2021-00001

Kiegészítő felszerelés

• USB-csatlakozó
• Háromszínű jelzőfény
• 1 készlet puha befogó
• CHIP CONVEYOR HS oldalsó kivezetéssel
• Transzformátor kábellel
• Kézi sűrített levegős pisztoly
• Rúdadagoló interfész // Rúdbetöltő interfész
• Alkatrészfogó főorsó
• Alkatrész-kivevő: Alkatrész-kivevő rendszer az ellenorsóhoz, alkatrész-szállítószalaggal együtt
• Munkadarab-kibocsátó / Munkadarab-drm: 230 mm / Munkadarab X: 673 mm

A gép előnyei

A gép műszaki előnyei

• Lineáris (z) és síkvezetésű (x/y) 45 fokos
• Esztergálási átmérő: 230 mm // esztergálási hossz: 673 mm
• Tokmányméret mindkét orsón: 8 inch (~210 mm)
• Tárcsa C-tengely, 0,001° // tárcsa Y-tengely, ±50 mm – felső tárcsa
• Hajtott szerszámok: 5000 fordulat/perc, 5,5 kW
• 1 db axiálisan hajtott szerszám // 1 db radiálisan hajtott szerszám
• Automatikus szerszámérzékelő
• Hűtőfolyadék-tartály 270 liter // szabványos hűtőfolyadék-fúvóka
• Belső hűtés 30 bar
• 30 bar-os hűtőfolyadék-szivattyú (60 Hz)

További információk

Jelentősen csökkentett ütközési kontúr Jobb hozzáférhetőség a munkadarabhoz A munkadarab stabilizálása a munkadarab-ütközővel szembeni tengelyirányú húzás révén Tokmánytípus: SPANNTOP mini Tokmánymodell: Axzug Tokmányméret: 65 Rövid kúpos szabvány: DIN ISO 702-1 Rövid kúpos méret: 6-os méret Szorítószerkezet hossza: 155,00 mm Első átmérő: 111,00 mm Maximális külső átmérő: 165,00 mm Szorítási pozíció: 65,00 mm Szorítószerkezet menete: M102x1,5 Alapvető ütköző kialakítás: Szorított Működtetés típusa: Motoros működtetés További tokmány opciók: Igen Első ütköző rögzítése: Igen Kiegyensúlyozási minőség: 4,0 Húzócső-adapter a rajz szerint A rögzítőeszközhöz [ZCHN]: A054288.0009C Csatlakozás [a szorítószerkezethez]: Belső menet A szorítószerkezet menetének jelölése: M102x1,5 A szorítószerkezet menetének hossza: 17,00 mm A menet helyzete a szorítószerkezeten: 65,00 mm Maximális működtetőerő: 65,00 kN Gépgyártó: Hyundai WIA Gépjelölés: LM1800TTSY-HSP Csatlakozás [a húzócsőhöz]: Külső menet Menetjelölés: M74x1,5 Menet hossza: 40,00 mm A húzócső elülső pozíciója: 57,50 mm A szorítóhenger lökethossza: 17,50 mm Orsó furatátmérője: 76,00 mm A húzócső belső átmérője: 66,00 mm SPANNTOP mini Axfix 65 KK6 Tok típusa: SPANNTOP mini Tok modellje: Axfix Tok mérete: 65 Rövid kúpos szabvány: DIN ISO 702-1 Rövid kúpos méret: 6-os méret Tokmány típusa: SPANNTOP mini Tokmány modellje: Axfix Tokmány mérete: 65 Rövid kúpos szabvány: DIN ISO 702-1 Rövid kúpos méret: 6-os méret A szorítószerkezet hossza: 138,00 mm Első átmérő: 119,00 mm Maximális külső átmérő: 167,00 mm Szorítási pozíció: 50,00 mm Szorítószerkezet menete: M94x1,5 Alapvető ütköző kialakítás: Szorított Működtetés típusa: Motoros működtetés További tokmány opciók: Igen Első ütköző rögzítése: Igen Kiegyensúlyozási minőség: 4,0 Húzócső-adapter a rajz szerint A rögzítőeszközhöz [ZCHN]: A071618.0004C Csatlakozás [a szorítószerkezethez]: Belső menet A szorítószerkezet menetének jelölése: M94x1,5 A szorítószerkezet menetének hossza: 17,00 mm A szorítószerkezet menetének helyzete: 50,00 mm Maximális működtetőerő: 45,00 kN Gépgyártó: Hyundai WIA Gépjelölés: LM1800TTSY-GSP Csatlakozás [a húzócsőhöz]: Külső menet Menetjelölés: M74x1,5 Menet hossza: 40,00 mm A húzócső elülső pozíciója: 57,50 mm A szorítóhenger lökethossza: 17,50 mm Orsó furatátmérője: 76,00 mm A húzócső belső átmérője: 66,00 mm
