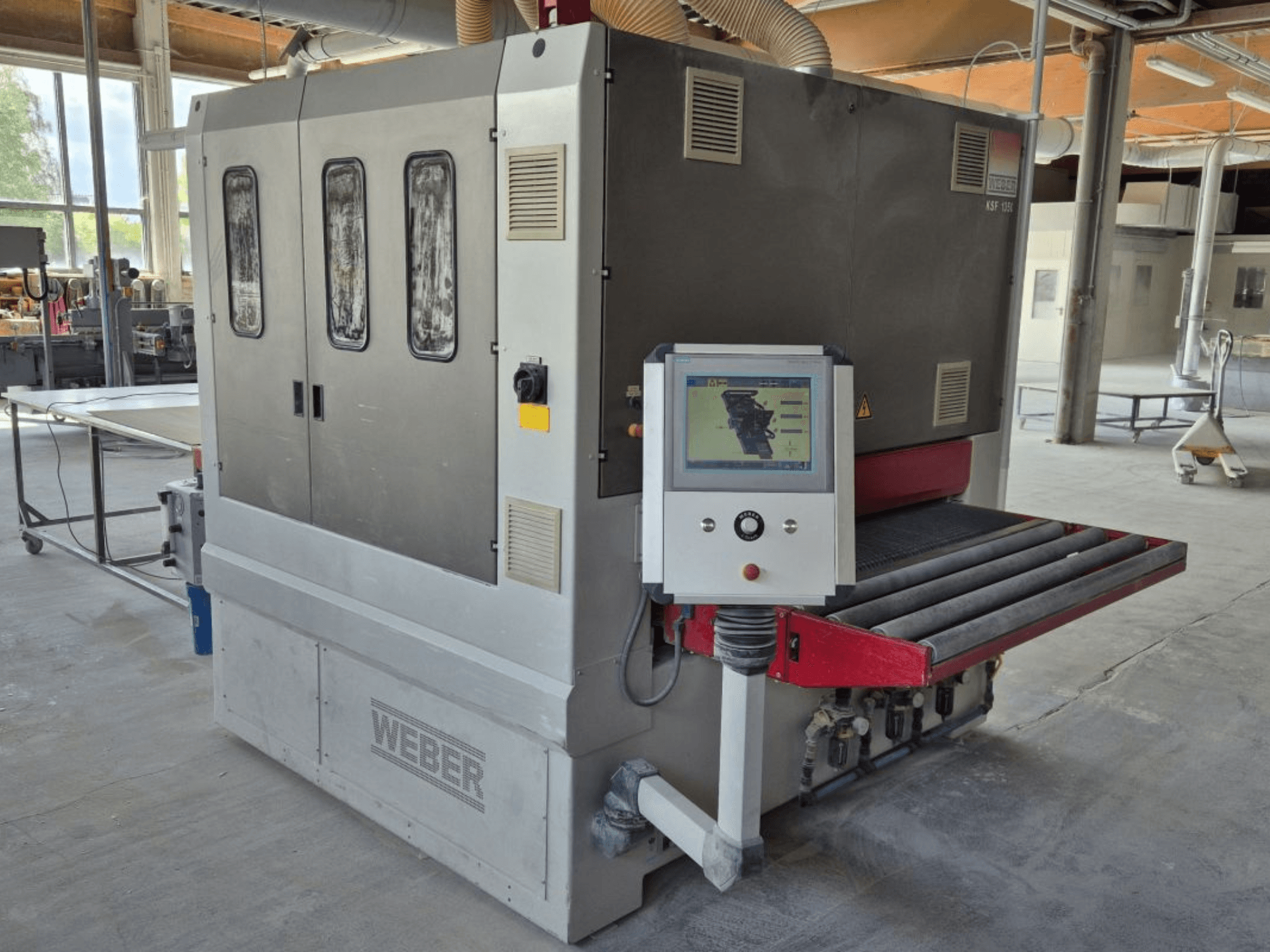

WEBER - KSF-3-1350DE-SAN-WEB-2009-00001

Gépkeret és adagoló

• Nagy teherbírású hegesztett acélszerkezet 3 csiszolóegységhez

• Állandó adagolási magasság: 900 mm

• Vezérlőpanel és csiszolószalag-váltás balra (előtolási irányban)

• Fokozatmentesen szabályozható előtolási sebesség: 3-18 m/perc, frekvenciavezérlésű

• Vákuumos szállítószalagos kivitel 5,5 kW-os vákuumfúvóval és vákuumcsatornával a gép felső széléhez vezető vákuumcsatornával

1. egység: Keresztszalag-egység

• Nyomólamellás szalag filccel és grafittal

• ISD link nyomórúdrendszer 11 mm-es munkadarab-érzékeléssel és 44 mm-es nyomórúdszélességgel

• Munkadarabvezérelt csiszolószalag-fújó berendezés

egység: CBF kombinált egység

• Ø 130 mm-es, 60 Shore minőségű, hornyolt gumikontaktgörgő

• Keresztirányú lamellás szalag különálló 4,0 kW-os meghajtással

• ISA link nyomósugaras rendszer 11 mm-es munkadarab-érzékeléssel és 22 mm-es nyomószélességgel (ellenforgó)

• Munkadarabvezérelt oszcilláló csiszolószalag-fúvó berendezés

3. egység: Keresztszalag-egység

• ISD link nyomósugaras rendszer 11 mm-es munkadarab-érzékeléssel és 44 mm-es nyomósugár-szélességgel

• Munkadarabvezérelt csiszolószalag lefúvó berendezés

Vezérlők és funkciók

• Siemens MP 377 12" többpaneles HMI: 12" színes kijelző, programmemória 300 programhoz, minden paraméter programon keresztül állítható be.

• WEBER i-Touch vezérlés forgógombos navigációval

• WEBER AWDM: automatikus vastagságbeállítás a gép bemeneténél, indítókapcsolóval

• Vastagságtúllépés biztonsági görgő a bemenetnél: az érintkező görgő és a szegmentált nyomógerendák automatikus felemelése; az adagolás leállítása

• ISA/ISD vezérlés: nagy felbontású munkadarab-érzékelés 22 mm-es lépésekben; bonyolult alakzatok szabad betöltése; többszörös betöltés minimális távolsággal; programmal állítható csiszolási intenzitás és nyomás.

• ISA összekötő nyomógerendarendszer (2. egység): hosszirányban és keresztirányban mozgatható nyomórész

• ISD szegmentált nyomógerendarendszer (1. és 3. egység): külön állítható élnyomás (csak külső él vagy külső és belső él); választható hosszanti és keresztirányú élekhez vagy csak hosszanti élekhez.

Műszaki adatok

• Munkaszélesség: 1350 mm

• Hajtóegység 1 (Eco-Drive, frekvenciavezérlésű): 15,0 kW

• Hajtóegység 2 (Eco-Drive, frekvenciavezérlésű): 0,0 kW: 20,0 kW

• Hajtásegység 3 (Eco-Drive, frekvenciavezérlésű): 15,0 kW

• CBF-meghajtás: 3,0 kW

• Vákuumfúvó meghajtás: 5,5 kW

• Visszatérésgátló adagolás (frekvenciavezérlésű): 3,0 kW

• Magasságállító meghajtás (frekvenciavezérlésű): 0,75 kW

• Csiszolószalag sebessége (frekvenciaszabályozással): kb. 3-20 m/s

• Csiszolószalag mérete (kereszt szalagok): 2 × 150 × 5100 mm

• Csiszolószalag mérete (széles szalag): 1370 × 2620 mm

• Munkadarab vastagság (min/max): 4-140 mm

• Munkamagasság (állandó): 900 mm

• Fokozatmentes előtolási sebesség: 3-18 m/perc

Kiegészítő berendezések

• Munkadarab-kidobó berendezés WEBER ES rendszerrel (munkadarabvezérlés; energiatakarékos; egyedi csúszka vezérlés)

• WANDRES mikrotisztító, egykefés változat (motoros kardkefe integrált mikronedvesítéssel az optimális festékpor eltávolítás érdekében)
