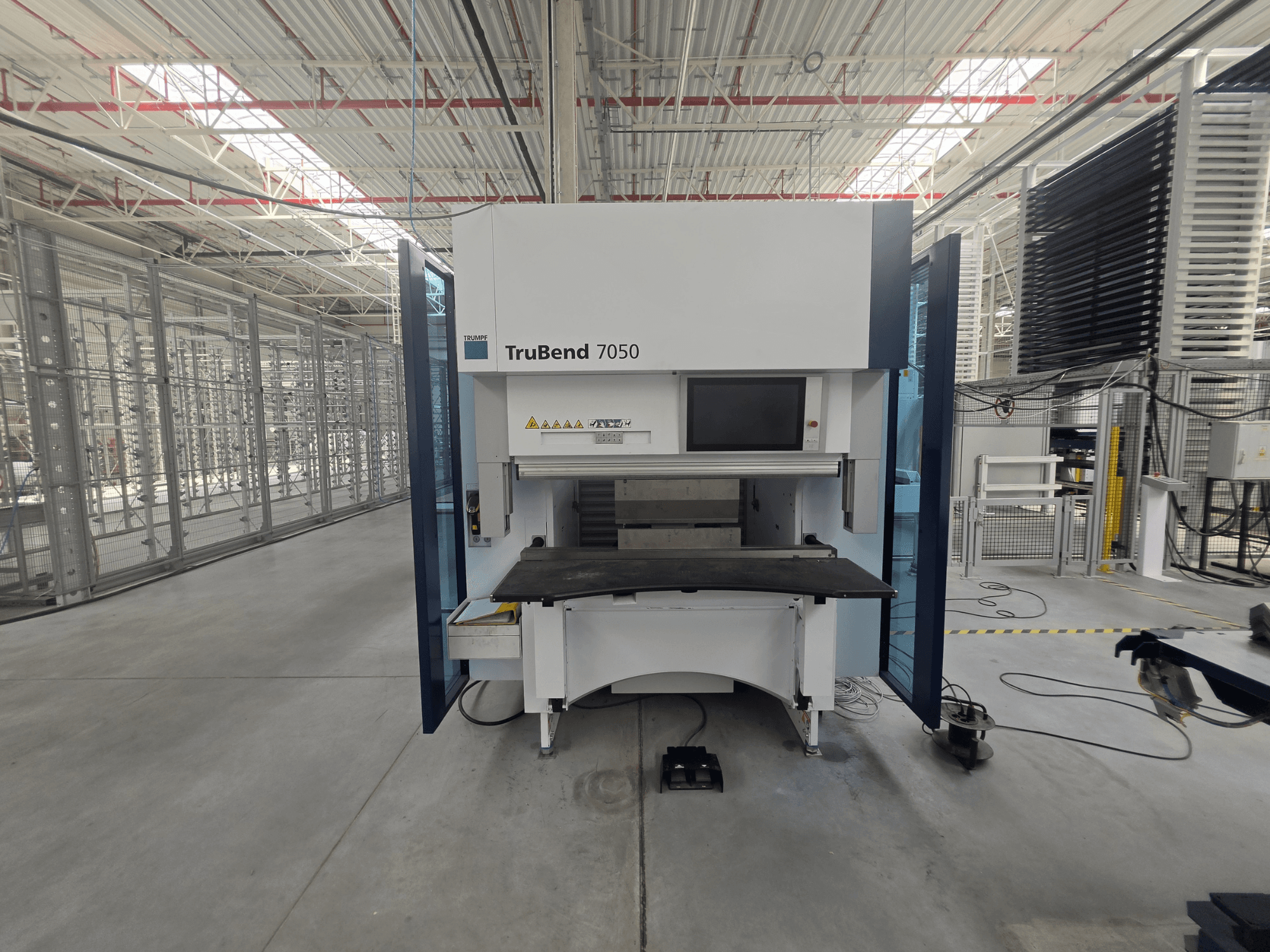

TRUMPF - TruBend 7050 (B28)PL-BEN-TRU-2022-00001

• Hajtás: Dinamikus elektromechanikus nyomatékhajtás

• Teherbírás és méretek:

  • Szabad függőleges magasság: 1 305 mm

  • Használható beépítési magasság: 385 mm

  • Bevezető mélység: 250 mm

  • Munkamagasság: 1 150 mm

  • Gépváz: Stabil hegesztett váz

• Tengelyek és hátsó ütköző:

  • CNC tengelyek: 7 (Y, X1, X2, R1, R2, Z1, Z2)

  • Hátsó ütköző: 6 tengelyes független rendszer (X1/X2/R1/R2/Z1/Z2), mindkét egység függetlenül mozog

  • Hátsó ütköző jellemzői: szénszálas ujjak, edzett referenciafelületek, spirális fogasléc Z-meghajtás, rugalmas pozicionálás

• Mozgástartomány / munkatartomány:

  • Y-lökethossz: 215 mm

  • X-húzás: 240 mm (a hátsó ütköző maximális hatótávolsága 500 mm)

  • R mozgás: 153 mm

• Sebességek:

  • Y gyors előrehaladás/visszatérés: 220 mm/s

  • Y munkavégzés: 25 mm/s

  • X: 1 500 mm/s

  • R: 750 mm/s

  • Z: 2 200 mm/s

• Pozicionálási pontosság:

  • Y: 0,002 mm

  • X: 0,02 mm

  • Z: 0,02 mm

• Domborítás:

  • CNC-vezérelt domborítás, automatikus kompenzáció a hajtás segítségével

  • Az asztalba integrált domborító hajtás

  • Többállomásos hajlításhoz alkalmas

• Y-tengely / présgerenda:

  • Induktív Y-mérőrendszer

  • Dinamikus visszapattanás-kompenzáció automatikus, erőalapú korrekcióval

  • Edzett, állítható vezetőlécek

• Vezérlőrendszer:

  • TRUMPF Touchpoint TruBend, 21,5" TFT Full HD (1920×1080)

  • Intel Core i5 2,7 GHz kétmagos processzor, Windows Embedded Standard 7

  • Realisztikus 3D-megjelenítés, TRUMPF technológiai adatbázis

  • Felhasználókezelés Standard/Expert/Administrator szintekkel

  • 10 db felhasználói belépőkártya a csomagban

• Adatcsatlakozók:

  • USB, RJ45, Ethernet 10/100 Mbit/s

  • Central Link, OPC UA

  • Internetes távszerviz / távdiagnosztika

• Szerszámrögzítés és beállítás:

  • Automatikus TRUMPF felső és alsó szerszámbefogás (önközpontosító, edzett)

  • Gyors szegmenscsere

  • A felső befogásba integrált LED szerszámjelző (megjeleníti a beállítási pozíciókat és a következő hajlítóállomást)

• Biztonság:

  • Automatikus BendGuard (a Productivity Package Plus része)

    • Optoelektronikus biztonsági rendszer automatikus szerszámmagasság-beállítással

    • A lábfékkel a maximálisan megengedett Y-irányú sebesség elérhető

    • Automatikus beállítás, a munkaterületről elmozdítható az oldalsó megmunkáláshoz

  • Elektronikusan felügyelt oldalsó biztonsági ajtók

  • Elektromosan működtetett, felnyíló hátsó ajtók

  • Vészleállító

  • Szállítási rögzítő eszközök

  • CE jelölés

• Ergonómiai csomag:

  • Első támasztóasztal

  • Első és hátsó LED-es munkaterületi világítás

  • Támasz ülő/álló munkavégzéshez

  • Dokumentumtartó polc

  • Fiók mérőeszközök számára

Kiegészítő felszerelés

• Mérőeszközök:

  • Digitális szögmérő

  • Digitális tolómérő

  • 90 fokos szögmérő

  • 1x TecZone Bend licenc

• Vezeték nélküli 2D kódolvasó Bluetooth-kapcsolattal
