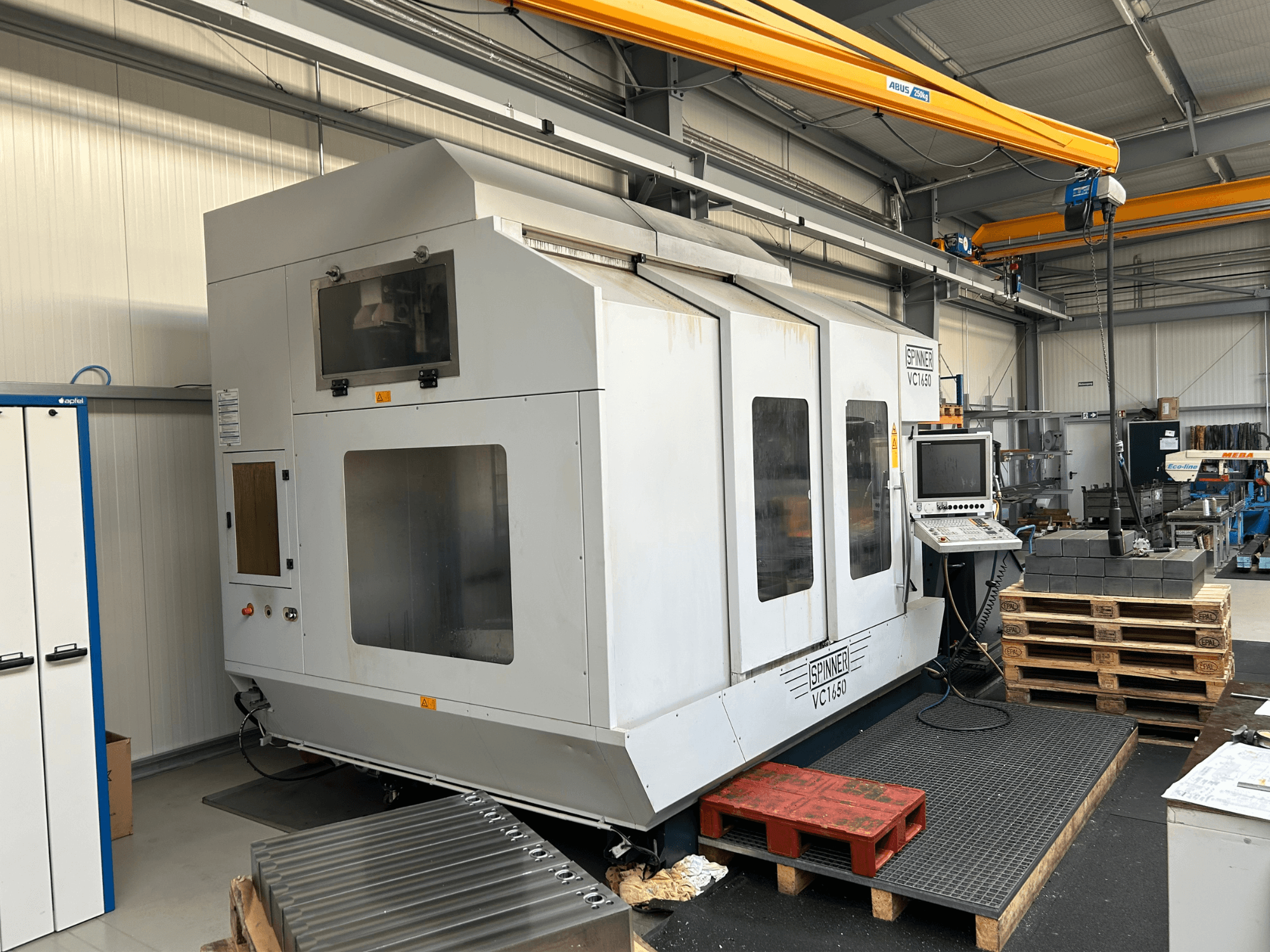

SPINNER - VC 1650-5A-9DE-MIL-SPI-2018-00001

• Munkadarab érintkező szonda: Blum TC52 rendszer vezeték nélküli csatlakozással a munkadarabok megtapintásához és a nullponti eltolódások vagy méretek meghatározásához.

• 360°-os forgóasztal: Átmérő 900 mm - 870x870 mm a bal oldalon

• Kiegészítő rögzítőasztal jobb oldalon: 650x870 mm

• Automatikus szerszámcserélő a bal oldalon 96 szerszámhoz

• Maximális szerszámhossz: 400 mm

• Maximális szerszámátmérő: 120 mm (150 mm, ha a szomszédos pozíciók szabadok)

• Maximális szerszámsúly: 15 kg

• Dinamikus motororsó fordulatszáma: 9000 rpm

• Nagy nyomatékú változat: 464 Nm (S6 25%); Teljesítmény: 35KW/68KW (S1/S6)

• Menetek: X=1650 mm, Y=820 mm, Z=820 mm

• Az orsófej kifúvástisztítása

• Nagynyomású öblítés: 70 bar TW, további 350 literes hűtőfolyadék-tartállyal, nagynyomású szivattyúval és gravitációs papírszűrővel.

• 5 tengelyes precíziós megmunkálóközpont

• Automatikus kinematikai mérés szondaciklusokkal

• Funkciók a háromdimenziós szerszámkorrekcióhoz és a munkadarab felületi minőségének javításához

• A szerszámtartót külön kell megrendelni

• Kéttónusú fényezés RAL 7035/5008

• Szükséges szintezőelemek a gépágyon

• Körülbelül 14.000 üzemóra

  Körülbelül 6000 orsóóra

TNC 620/TNC 640 Heidenhain szoftver opció a következő funkciókkal:

- A forgástengelyek automatikus mérése és kompenzálása a végfelhasználó érintéses tapintású mérőciklusai segítségével.

- A ciklus által mért kinematikai értékek automatikusan átkerülnek a gép paramétereibe

- Naplófájl automatikus generálása a kinematikai mérés kiértékeléséhez - A gép pontosságának optimalizálása a forgó és 5 tengelyes megmunkálás során

- A méréshez munkadarab érintő szondára és kalibráló gömbre van szükség

TNC szoftver opció: 5 tengelyes szimultán interpoláció és 3D megmunkálás

TNC 620/TNC 640 Heidenhain szoftveropció; "Advanced Function Set 2" (Speciális funkciókészlet 2)

a következő funkciókkal: - 5 tengelyes szimultán interpoláció

- A szerszámhegy pozíciójának fenntartása a forgó tengely mozgása során a lineáris tengelymozgások kompenzálásával

TCPM funkció kibővített beállításokkal a TCPM működéshez

- Funkciók a háromdimenziós szerszámkorrekcióhoz

- Funkciók a munkadarab felületi minőségének javítására

3D modell VC1650HV (5 tengelyes változat)

a CAD/CAM számára STEP formátumban;

CD-ROM-on szállított adatok; beleértve a beállítási tervet és a szimulációs modellt is

Interfész előkészítés a Blum TC50/TC52/TC54-20 infravörös mérőszondák számára

IC56 vevőegység és IF59 kiértékelő elektronika a gépbe szerelve a Blum munkadarabok csatlakoztatásához, vagy

szerszámszondák csatlakoztatásához. Az interfész egyszerre akár két érintkező szondarendszert is képes kezelni, ami azt jelenti, hogy ha egy munkadarab és egy szerszámszonda egyszerre van felszerelve, akkor erre a pozícióra csak egyszer van szükség.

Munkadarab tapintó a marógépekhez, Blum TC52 rendszerhez

az orsóba való behelyezéshez, vezeték nélküli kapcsolattal a CNC-vezérléshez a munkadarabok megtapintásához és a nullponti elmozdulások vagy a munkadarab méretek meghatározásához

Szerszámtartó nélkül. A szerszámtartót külön kell megrendelni.

1 db 3x30 mm-es mérőkarral.

ÚJ VERSION 2 IR vevővel IC56

SK50 szerszámtartó a TC52 érintkező szúrófejhez

Teljesítmény megmunkálóközpont SPINNER VC1850-SA-3 (8K50)/ Heidenhain TNC640

5 tengelyes prémium megmunkálóközpont

360°-os forgóasztal, 870 x 870 mm, a munkaterület bal oldalán

Fenntartható rögzítőasztal a munkaterület jobb oldalán, 660 x 870 mm

Forgótengely a marófej tetején +11-110°

Heidenhain TNOS40/19 vezérléssel

Dinamikus motoros orsó 9000 fordulat/percig: HIGH-TORQUE VERSION HT: M-464 Nm (88 25%); P436 kW/68 kW (81/86)

Eljárás X1050 mm Y=20mm 2-820mm

Szerszámkúp 50-es méret a DIN 6871-A szerint. Vonórudak a DIN 60872-A szerint. Kifúvószerkezet az orsókúphoz. A gép bal oldalára integrált automatikus szerszámcserélő 96 szerszámhoz.

Váltócsúszda a vízszintes orsóba történő váltáshoz.

Maximális szerszámhossz 400mm; maximális szerszámátmérő 120mm vagy 150mm szabadon álló szerszámokkal, max. 15kg.

Lineáris vezetés mindhárom tengelyen.

A gépágyon szükséges állítóelemek a szintezéshez. Teljes védőburkolat + munkaterületi világítás.

Dokumentáció: Egyszínű fényezés, kéttónusú RAL 70355006.

forgácsszállító VC1850 változat A2-right TR

Elöl a gép alatt. Jobbra. Kifelé,

Tartalmaz két beépített csigás szállítószalagot a forgács szállítására a munkaterületről a forgácsszállítóhoz.

Közvetlen mérőrendszerek X/Y/Z-ben a VC1650-TNC620/TNC640 számára

a VC1650 VC sorozatú modellhez Heidenhain vezérléssel

központilag a vezetőpályák közé szerelve az optimális pontosság érdekében

ajánlott a nagy pontosságú megmunkáláshoz és a hőmérséklet-eltolódás csökkentéséhez

Elektromos előkészítés HD 70 bar

nagynyomású öblítéshez 70 bar.

Ez a pozíció a nagynyomású tartály/nagynyomású öblítő rendszer felszereléséhez szükséges.

Magasnyomású öblítés 70 bar TW (kiegészítő tartály) V2 350 liter

kiegészítő hűtőfolyadék-tartály MTS20-80 nagynyomású szivattyúval és gravitációs papírszűrővel

kapacitív szintkapcsoló

Marógépek esetén a hűtőfolyadék átvezetéséhez orsóoldali előkészítés szükséges (11069P tétel).

TARTÁLY TELJESÍTMÉNY kb. 350 liter

Elszívónyílás 250

Csatlakozó karima elektrosztatikus légtisztítóhoz, átmérő 250T

NC szoftver opció "A megmunkálási sík elforgatása és a forgóasztal megmunkálása"

- XY-síkban programozott kontúr vetítése a hengerhéjra

- A forgástengely előtolási sebességének automatikus kiszámítása mm/percben, a szerszámnak a szerszámtól való távolságától függően

forgástengely középpontjától

Kör 3 tengelyben, elforgatott megmunkálási síkkal (érdesítő kör)
