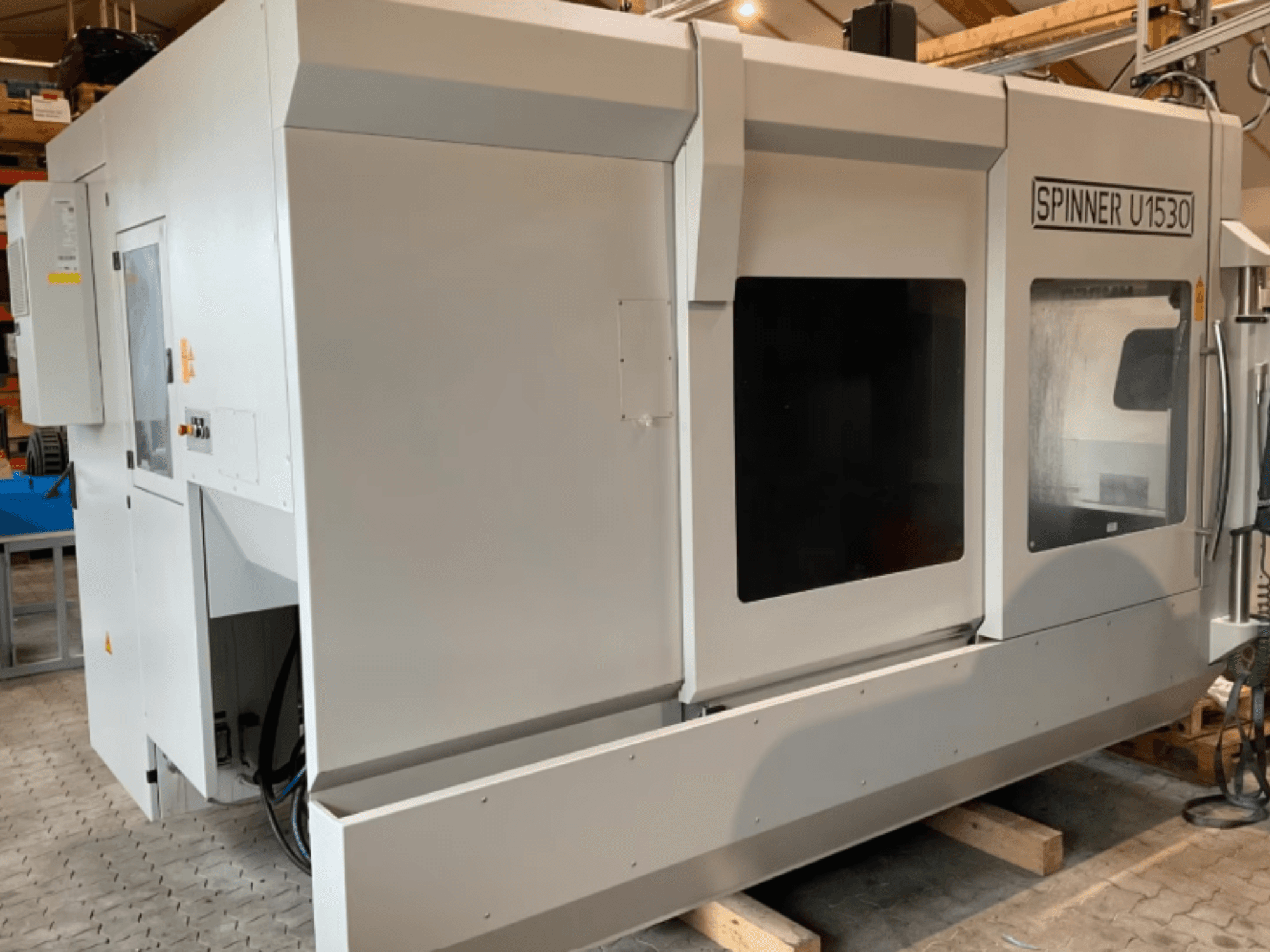

Ez az 5 tengelyes SPINNER U5-1530 gép 2021-ben készült. Lenyűgöző, 1530 mm-es X-tengelyes, 530 mm-es Y-tengelyes és 465 mm-es Z-tengelyes mozgástartománnyal rendelkezik. A gép egy rögzített, merev asztallal és egy 2 tengelyes forgó/dönthető asztallal rendelkezik, ami növeli sokoldalúságát. Ha kiváló minőségű megmunkálási lehetőségeket keres, vegye fontolóra az általunk eladásra kínált SPINNER U5-1530 függőleges megmunkáló központot. További részletekért vegye fel velünk a kapcsolatot.
Áttekintés
- márka: SPINNER
- év: 2021
- MODELL: U5-1530
- termelési órák: 6000
- alkalmazási típus: marás
- Helyszín: Németország
- géptípus: Függőleges megmunkálóközpont
- vezérlőegység márkája: SIEMENS
Műszaki információk - SPINNER U5-1530
Vezérlőegység
- Vezérlő márka: SIEMENS
- Vezérlő modell: 840D-SPIOS V1
Méretek
- Gép súlya: 10500 kg
Mozgás
- Tengelyek száma: 5
- X-tengely útja: 1530 mm
- Y-tengely útja: 530 mm
- Z-tengely útja: 465 mm
Műszaki specifikáció
- orsósebesség: 12000 RPM
- Orsón keresztüli hűtés: Igen
- Szerszámhelyek száma: 54
További információ
- Tengelyek száma: 5 tengelyes szimultán
- Asztalkonfiguráció: rögzített merev asztalrész (Starrtisch U-1530) kombinálva egy 2-tengelyes forgó/dönthető asztallal (SPRT650 / T változat)
- Orsófordulatszám: akár 12 000 fordulat/perc (fejlett orsó opció)
- Orsócsap: SK40
- Szerszámtár kapacitása: 54 pozíció
- A hálózat rövidzárlati teljesítménye (SK-Netz): >= 1,6 MVA (100xPnE/R-Modul kW-ban)
- Csatlakoztatott terhelés: 26 kVA
- Névleges feszültség: 3~ 400 V + N + PE
- Védelmi eszköz névleges árama (In): 50 A
- Üzemi névleges áram (Ib): 42 A
- Hálózati frekvencia: 50 / 60 Hz
- Hálózati típus, csatlakozási típus: TN-Netz (5 vezetékes) földelt és terhelhető csillagponttal
- Maradékáram-megszakító (RCCB): FI-kapcsoló nélkül (ajánlott)
- Vezérlőrendszer: SIEMENS 840D-SPIOS V1 (SINUMERIK 840D sl sl SPIOS V2 platform)
- Mérőrendszer: X/Y/Z lineáris skálák (U-1530 Advanced) BLUM 3D munkadarab-érintőérzékelővel és B/C tengely mérőrendszerrel párosítva
- Hűtőfolyadék-átvezetés az orsón keresztül (IKZ): Igen, nagynyomású CTS-egységgel és nagynyomású tartállyal (BAZ 70 bar)
- Forgótengely-fékezés: hidraulikus fékek a B + C tengelyeken, kétirányú forgócsatlakozóval (70/7 bar)
- Környezeti hőmérséklet-tartomány: 15 °C < T < 35 °C
- Relatív páratartalom: <= 70% 20 °C-on
- A gép teljes tömege: ~10 500 kg (alapgép) + ~377 kg (forgácsszállító) + 170 liter hűtőfolyadék-térfogat
- Első nyelv: német
- Második nyelv: angol
- Többfunkciós kézi vezérlőterminál: Tartozék
- Shopmill: Tartozék
- 4 tengelyes forgótengely: Tartozék
- 3D-szimuláció: Tartalmazza
- Maradék anyag felismerés: Tartalmazza
- A megmunkálás egyidejű rögzítése: Tartalmazza
- Automatikus leállítási funkciók: Tartalmazza
- Kinematikai mérés: Tartalmazza
- Advanced Surface: Tartalmazza
- Spline-interpoláció: Tartalmazza
- 2 GB kiegészítő memória: Tartalmazza
- Érintőérzékelő rendszer funkciók: Tartalmazza
- Hűtőfolyadék-rendszer + U-chip szállítószalag U1530: Tartalmazza
- Levegőfúvás az orsófejnél: Tartalmazza
- Sűrített levegő a maróorsón keresztül: Tartalmazza
- Öblítőpisztoly: Tartozék
- Robotajtó, jobb oldali: Tartalmazza
- UNIROB-V2021-Interface Basis: Tartalmazza
- Digitális dokumentáció: német
- Szemek daruval történő lerakodáshoz: Tartozék
- Szabványos festés: Tartozék
- Elektromos kivitelezés: EUROPA-ST
- Rendszer hidraulikus nyomás: 68 bar
- Szorító hidraulikus nyomás (4./5. tengely): 35 bar
- Pneumatikus üzemi nyomás: 6 bar
- Sűrített levegő fogyasztás: 180 norm liter/perc
- Maximális zajkibocsátás: 73 dB(A) normál üzemben
*A megjelenített adatok és a tényleges adatok között eltérések lehetnek, ezt az értékesítési képviselőnek kell megerősítenie.
