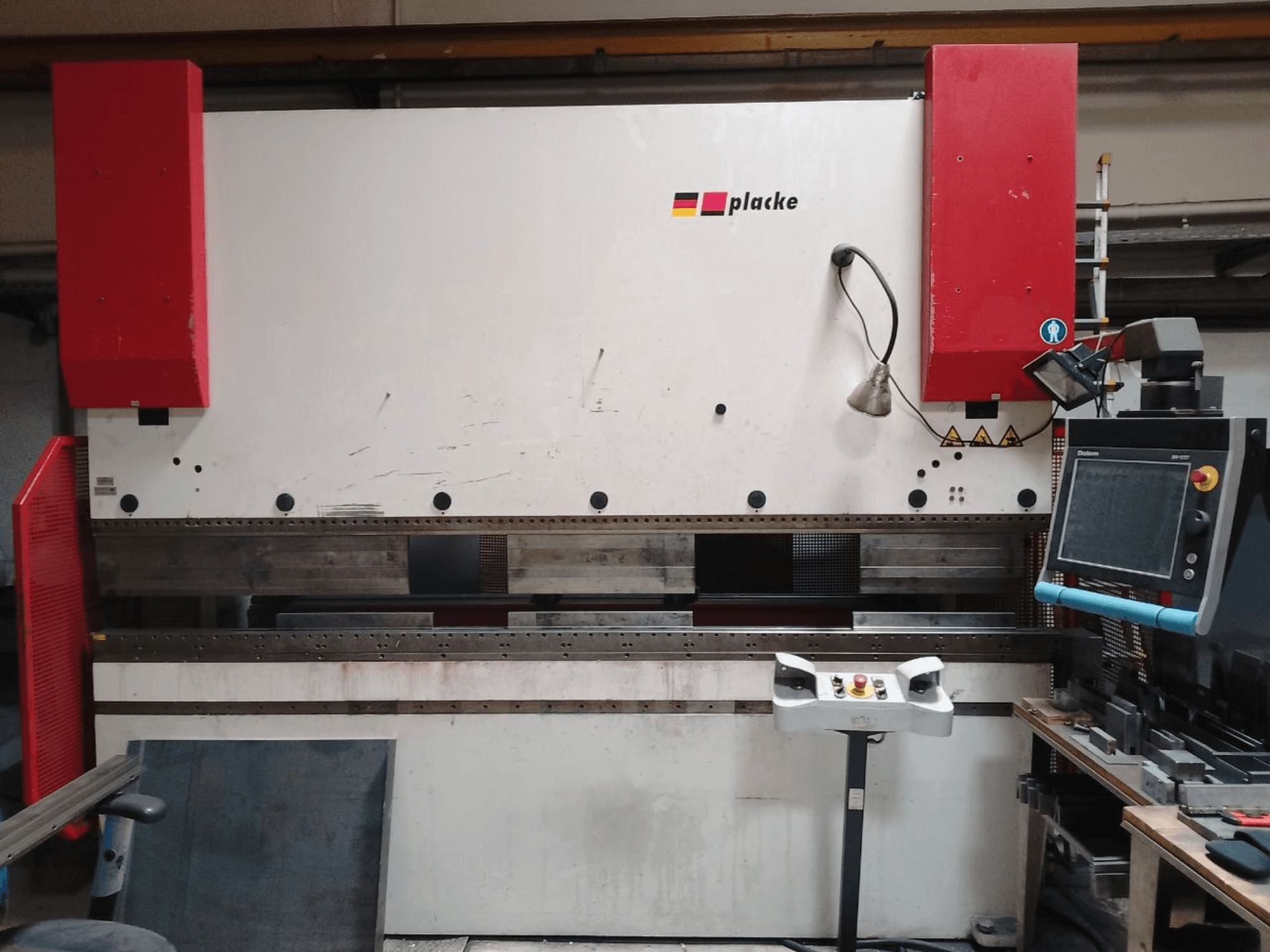

Ez a 4 tengelyes PLACKE QPB-4 150/3100 gép 2001-ben készült. 1500 kN préserővel és 3100 mm hajlítási hosszal rendelkezik, így számos hajlítási feladatra alkalmas. A gép mechanikus domborító rendszerrel rendelkezik, és teljes körű szerszám- és tartozékkészlettel együtt kerül forgalomba. Ha kiváló minőségű hajlítási lehetőségeket keres, vegye fontolóra az általunk eladásra kínált PLACKE QPB-4 150/3100 hajlítógépet. További részletekért vegye fel velünk a kapcsolatot.
Áttekintés
- márka: PLACKE
- év: 2001
- MODELL: QPB-4 150/3100
- termelési órák: 9584
- alkalmazási típus: Hajlítás
- Helyszín: Németország
- géptípus: Sajtófék
- vezérlőegység márkája: DELEM
Műszaki információk - PLACKE QPB-4 150/3100
Vezérlőegység
- Vezérlő márka: DELEM
- Vezérlő modell: DA-69T
Méretek
- Gép magassága: 2820 mm
- Gép hossza: 3400 mm
- Gép súlya: 11000 kg
- Gép szélessége: 1700 mm
Mozgás
- Tengelyek száma: 4
Műszaki specifikáció
- Hajlítási hossz: 3100 mm
- Nyomóerő: 1500 Kn
További információ
- Vezérlőrendszer / szoftver: Delem DA-69T CNC-vezérlés (4 tengely)
- Üzemórák száma: 9 584,1 óra
- Maximális üzemi nyomás: 300 bar
- Osztatávolság: 2 600 mm
- Munkahenger lökethossza: 215 mm
- Beépítési magasság: 525 mm
- Bevezető mélység: 300 mm
- Munkamagasság (asztal/szerszámok nélkül): 900 mm
- Gyorselőtolási sebesség: 150 mm/s
- Munkasebesség: 0–9,8 mm/s
- Visszatérési sebesség: 100 mm/s
- Biztonsági sebesség: < 10 mm/s
- Leállási idő: 0,15 s
- Biztonsági távolság: 270 mm
- A munkahenger várakozási ideje: 0–9,9 s
- Hajtómű teljesítménye: 11 kW
- Teljes csatlakoztatott terhelés: 15 kW
- Feszültség / frekvencia: 400 V / 50 Hz (3 PEN)
- Vezérlőfeszültség: 24 V DC
- Névleges áramerősség: 30 A
- Biztosíték: 35 A
- Hidraulikatartály űrtartalma: 270 L
- Maximális olajüzemi hőmérséklet: 80 °C
- Olajszűrés töltéskor: < 25 µm
- Zajszint: < 70 dB(A)
- X-tengely mozgástartománya: 600 mm (max. sebesség: 400 mm/s, pontosság: +/- 0,02 mm, motor nyomaték: 1,9 Nm)
- R-tengely mozgástartománya: 200 mm (max. sebesség: 200 mm/s, pontosság: +/- 0,05 mm, motor nyomatéka: 1,9 Nm)
- Z1–Z2–Z3–Z4 tengelyek beállítási tartománya: 2400 mm (kézi beállítás)
- Domborító rendszer: Wila gyártmányú mechanikus domborító rendszer (0,6 kW, CNC-vezérlésű)
- Szerszámbefogás / rendszer: Wila Modufix
- Üzemi környezeti hőmérséklet: +5 °C – +40 °C
- Működési páratartalom: 30% – 95% (nem kondenzáló)
- Tartozékok és szerszámok:
* Lábbal működtethető vezérlőpanel
* Műszaki dokumentáció (1 készlet)
* Lemeztartó karok: 2x 1 m, 2x 0,5 m
* Lyukasztók (felső szerszámok): 5x 515 mm (28°, H200); 2x 100 mm (28°, H200); 1x 200 mm (28°, H200); 1x-1db 20 mm, 30 mm, 35 mm, 40 mm (28°, H200); 2x 100 mm (28°, H200 sarokbevágással); 2x 255 mm
* Szerszámok (alsó szerszámok): 5x 515 mm (12x30°, R=1, H55); 6x szegmentált (12x30°, R=1, H55) [teljes szélesség 3 m]; 4x 515 mm; 1x 475 mm; 8x szegmentált [teljes szélesség 3 m]; 1x 515 mm (50x80°, R=5, H55); 1x meg nem határozott; 1x 200 mm (V=8, 30°, R=1, H55)
* Szerszámhosszabbítók: 1x 1240 mm (H140, L410), 2x 50 mm (H100), 4x egyedi gyártású (H100)
*A megjelenített adatok és a tényleges adatok között eltérések lehetnek, ezt az értékesítési képviselőnek kell megerősítenie.
