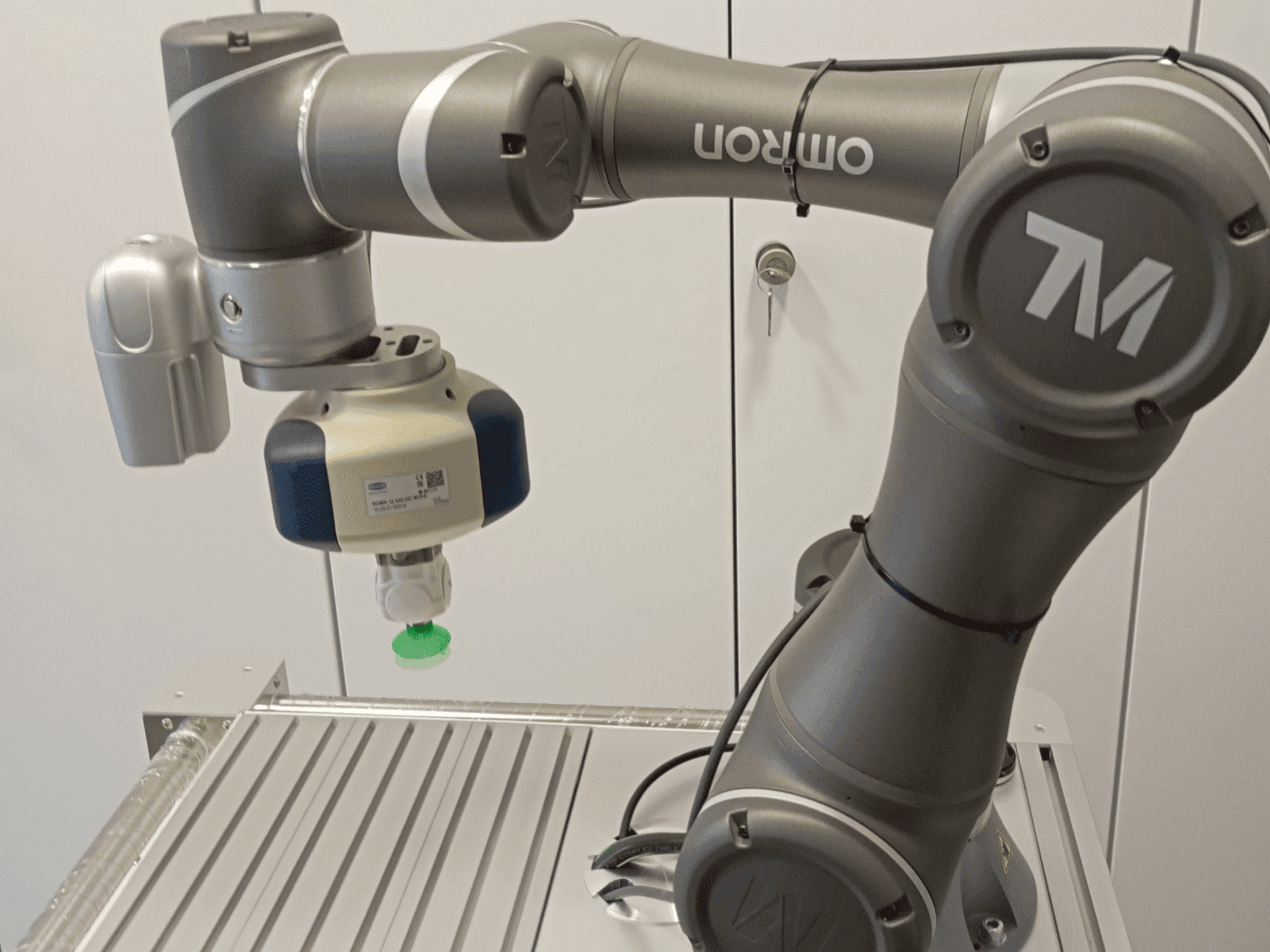

OMRON - TM5-700PY-ROB-OMR-2019-00001

Kiegészítő felszerelés

• Szem a kézben (beépített)
• Kamera: 1,2M/5M pixeles színes kamera
• Szemtől kézre (opcionális): Legfeljebb 2 GigE kamera támogatása

A gép előnyei

Minőségi gépi előnyök

• A trackscan sharp49 egy nyomkövető alapú 3d lézerszkenner. 49 köbméteres szkennelési térfogatával nagy tárgyakat, például autókat vagy teherautókat is nagy pontossággal digitalizálhat. Nagyon könnyen használható. A szkenner pozícióját rögzítő kameranyalábnak köszönhetően nem kell referenciajeleket elhelyezni a szkennelendő tárgyon. Ez a technológia rendkívül gyors digitalizálást tesz lehetővé, és így lehetővé teszi például, hogy egy alkatrészről a lehető legrövidebb időn belül minőségi nyilatkozatot készítsünk.

A gép műszaki előnyei

• Szabadságfokok: 6 forgóízület
• Munkadarab kinyúlása: 700 mm
• Munkadarab teherbírása: 6 kg
• Ismétlési pontosság: +/- 0,05 mm
• Tápellátás: bemenet: 100-240 v ac, 50-60 hz
• Tápellátás: egyenáramú bemenet: 22-60 vdc
• Energiafogyasztás: tipikus: 220 watt
• Hőmérséklet-tartomány: működési tartomány: 0°c - 50°c

Extra információ

Csatlakozási tartományok: J1, J6: +/- 270° J2, J4, J5: +/- 180° J3: +/- 155° Sebesség: J1~J3: 180°/s J4~J6: 225°/s IP besorolás: Robotkar: IP54 Vezérlődoboz: IP32 I/O portok: Vezérlődoboz: Digitális bemenet: 16 Digitális kimenet: 16 Analóg bemenet: 2 Analóg kimenet: 1 Szerszámcsatlakozó: Digitális bemenet: 4 Digitális kimenet: 4 Analóg bemenet: 1 Analóg kimenet: 0 I/O interfész: COM: 3 HDMI: 1 LAN: 3 USB 2.0: 4 USB 3.0: 2 Tanúsítványok: Standard: CE Opcionális: SEMI S2 I/O tápegység: Vezérlődoboz: 24V, 1.5A Szerszámcsatlakozó: 24V, 1.5A Tipikus sebesség: 1.1 m/s
