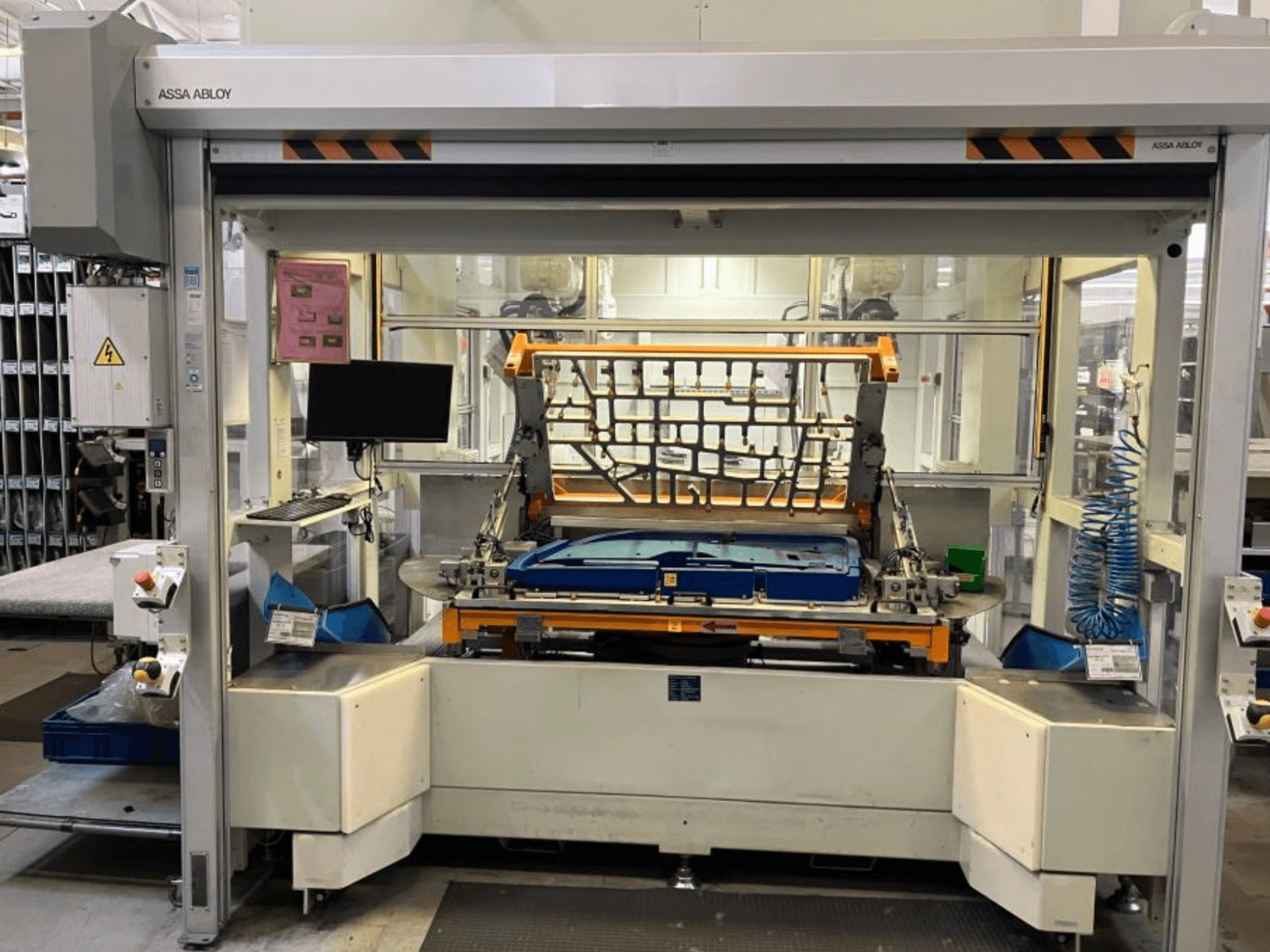

Ezt az ultrahangos hegesztőrendszert 2020-ban gyártották. Siemens vezérlőegységgel rendelkezik, és két ABB IRB 2600 robotot tartalmaz, amelyek mindegyikének teherbírása 20 kg. A gép ciklusideje 262 másodperc. Ha kiváló minőségű ultrahangos hegesztési megoldásokat keres, érdemes megfontolnia az általunk eladásra kínált AUDI TSV D5 TÜR robotkart. További részletekért vegye fel velünk a kapcsolatot.
Áttekintés
- márka: CHANGO
- év: 2020
- MODELL: AUDI TSV D5 TÜR
- termelési órák: 200
- alkalmazási típus: Robotika
- Helyszín: Németország
- géptípus: Robotkar
- Elérhető ettől: 19/10/2026
- vezérlőegység márkája: SIEMENS
Műszaki információk - CHANGO AUDI TSV D5 TÜR
Vezérlőegység
- Vezérlő márka: SIEMENS
- Vezérlő modell: S7-300 / S7-1500 PLC
Méretek
- Gép magassága: 2600 mm
- Gép hossza: 4800 mm
- Gép súlya: 5500 kg
- Gép szélessége: 2900 mm
Mozgás
- Tengelyek száma: 6
Műszaki specifikáció
- Max. kezelhető súly: 20 kg
- Max. elérhetőség: 1650 mm
További információ
CHANGO gép
Ultrahangos hegesztőrendszer
Vezérlőegység márkája: Siemens
Vezérlőegység modellje: S7-300 / S7-1500 PLC
Robotok száma: 2
Be- és kirakási magasság: 900 mm
Ciklusidő: 262 s (betöltés/kirakás nélkül)
Kívánt ciklusidő: 350 s
Forgóasztal forgása: 180°
Hegesztési pontok száma: 85
Felületi hegesztési pontok száma: 10
Csapos rögzítési pontok száma: 71
Bordarögzítési pontok száma: 4
Robotonkénti szonotróda-szám: 3
Sonotróda cserélési idő: 10 s
Hegesztési idő pontonként: 5 s
Ultrahangos generátor márkája: Herrmann
Generátor teljesítménye: 1 kW
Ultrahangos frekvencia: 35 kHz
Átalakító frekvencia: 35 kHz
Robotokkal együtt
Gyártó: ABB
Modell: IRB 2600-20/1,65
Mennyiség: 2
Teherbírás: 20 kg
Tengelyek száma: 6 (robotonként)
Max. hatótávolság: 1650 mm
Robot súlya: 272 kg
Robotvezérlő: ABB robotvezérlő
Kiegészítő berendezések
Forgó indexáló asztal
2 rögzítőberendezés (PU + sárgaréz betétek)
Herrmann ultrahangos generátorok (2 db)
Herrmann átalakítók (6 db)
Belső szonotróda-hűtés
Gyors szerszámcserélő
Pneumatikus alkatrészek (Festo)
Lineáris vezetők (ABBA / HIWIN)
Omron / Schneider elektromos alkatrészek
Elektromos vezérlőszekrény
Siemens TP1200 érintőképernyő
Kipufogórendszer
Elektromos redőny
Biztonsági fénykapu (SICK / Leuze)
Pilz biztonsági kapcsoló
Léghenger
Elmozdulásérzékelők
Nyomásmérő
Karbantartó ajtó
Gépváz
Állítható talppárnák
*A megjelenített adatok és a tényleges adatok között eltérések lehetnek, ezt az értékesítési képviselőnek kell megerősítenie.
