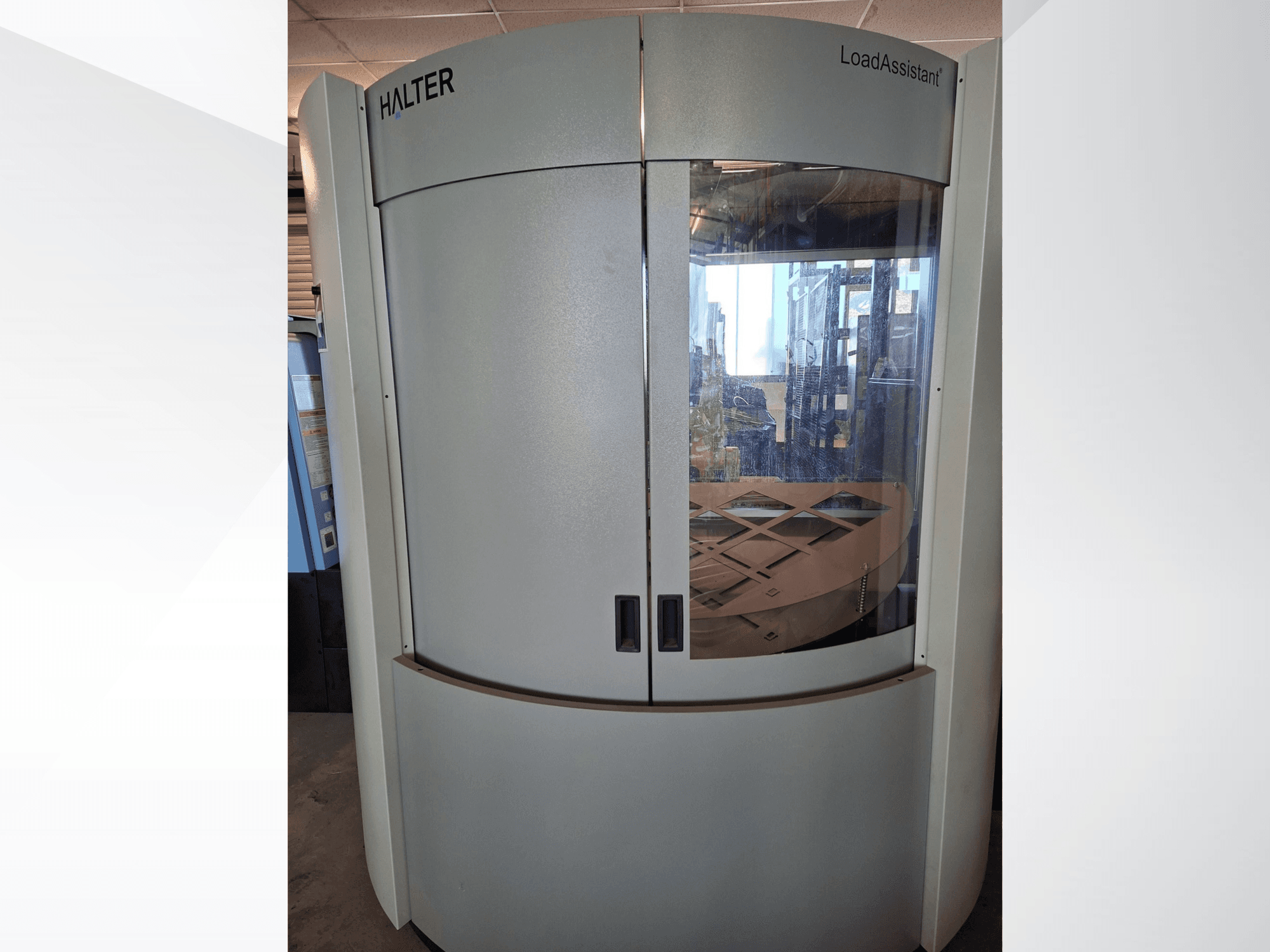

HALTER - LoadAssistant Universal Big 70 DE-ROB-HAL-2022-00001

HALTER LoadAssistant Universal Big 70 (2022)

• Vezérlőegység márkája: HALTER

• Vezérlőegység modellje: SmartControl

• Érintőképernyő: 21 hüvelyk

• Programozás: Grafikus programozás (12 lépés)

• CNC-gépek száma: Legfeljebb 4

• Robot interfész: Szabványos interfész CNC-gépekhez

• Tápfeszültség: 400 V

• Maximális áramerősség: 16 A / 32 A

• Szükséges légnyomás: 6,5 bar

• Hossz: 2800 mm

• Szélesség: 2250 mm

• Magasság: 2900 mm

• Súly: 2490 kg / 2800 kg

• Forgó rakodóasztal: Igen

• A rakodóasztal maximális teherbírása: 3000 kg

Munkadarab-kapacitás:

• A munkadarab átmérője: 10–300 mm

• Minimális munkadarab-méret (H × Sz): 10 × 10 mm

• Maximális munkadarab-méret (H × Sz): 300 × 300 mm

• Robot teherbírása: 35 kg / 70 kg

• A betöltőasztal maximális össztömege: 3000 kg

• A munkadarabok maximális száma (10–35 mm): 206

• Maximális munkadarabszám (23–55 mm): 112

• A munkadarabok maximális száma (23–85 mm): 62

• A munkadarabok maximális száma (23–115 mm): 46

• A munkadarabok maximális száma (23–175 mm): 28

• Maximális munkadarabszám (23–195 mm): 24

• A munkadarabok maximális száma (23–300 mm): 18

Tengely terhelhetősége:

• Munkadarab átmérője: 10–40 mm / 10–80 mm

• Minimális munkadarab-méret (H × Sz): 10 × 10 mm

• Maximális munkadarab-méret (H × Sz): 40 × 40 mm / 80 × 80 mm

• A munkadarab hossza: 300–600 mm

Beépített opciók:

• Turning Gripper Universal Big 70

• Forgácsoló állomás

• Állapotjelző lámpa

• Rácslemez 23–175 mm Big

• Gépcsatlakozó doboz

• Gépcsatlakozó kábelkészlet

• Teljes gép CE tanúsítvány

FANUC robotkarral:

• Gyártó: FANUC

• Modell: M-710iC/70

• Robottípus: Ipari robot

• Tengelyek száma: 6

• Maximális teherbírás: 70 kg
