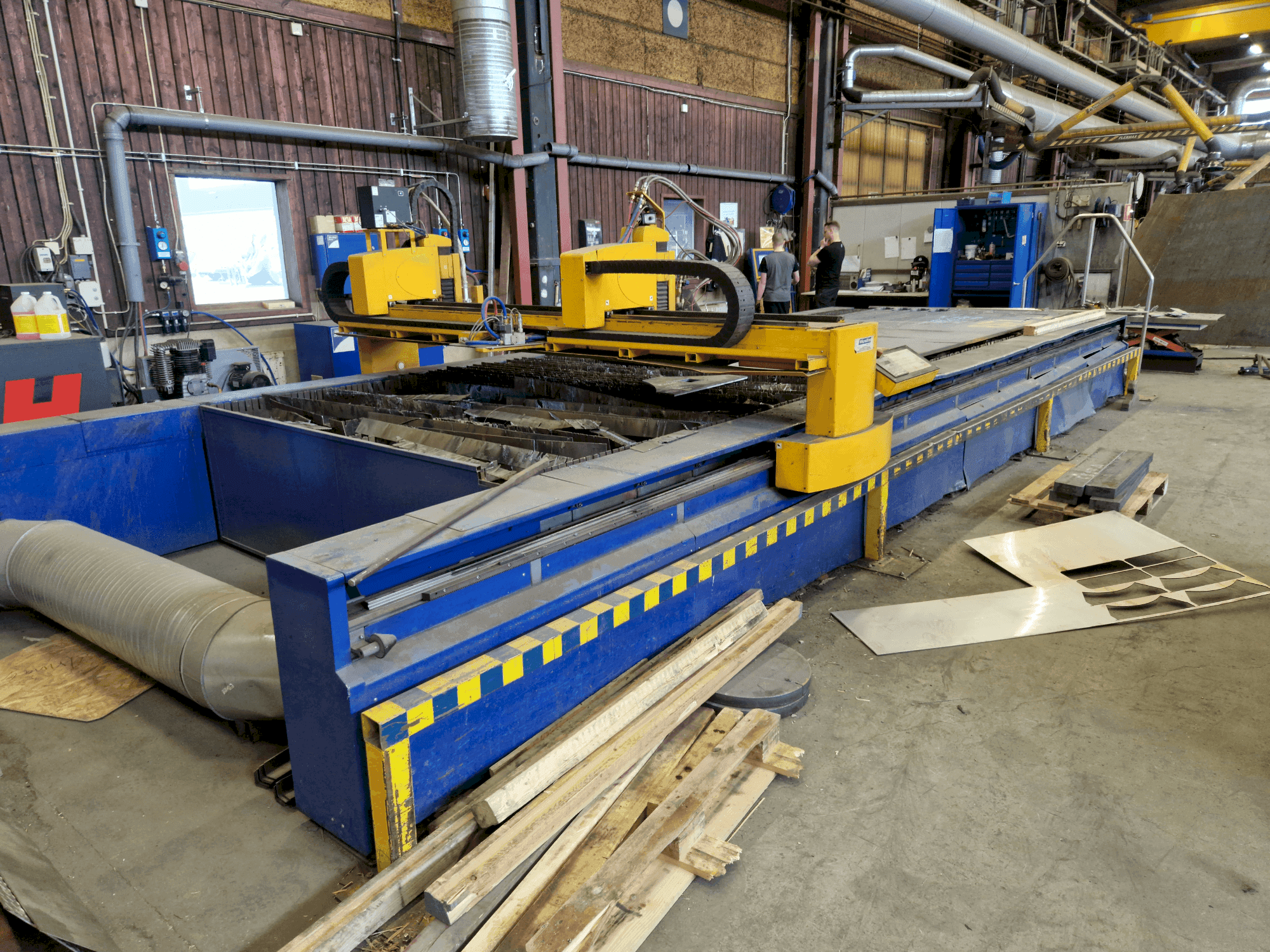

MicroStep - PLS 7501.25PGLT-CUT-MIC-2008-00001

• A portálok száma: 1

• Z-tengelyek száma: 2

• Égők száma: 2

• Maximális vágási vastagság: 50 mm

• Munkasebességek: 1: mm/s

• Munkaterület - hosszirányú mozgás: 7500 mm

• Munkatér - keresztirányú mozgás: 2500 mm

• Munkatér - függőleges mozgás (plazma): 150 mm

• Munkatér - függőleges mozgás (gáz): 200 mm

• Munkatér - függőleges mozgás (gáz-rotátor): 200 mm

• Fúrófej BEM 12 függőleges elmozdulás: 80 mm

• Maximális munkaterület szélessége: 4000 mm

• Maximális munkaterület hossza: 35 000 mm

• Maximális eltérés hosszirányban: mm / 3000 mm: 0,5 mm / 3000 mm

• Maximális eltérés keresztirányban: 0,5 mm / 2500 mm

• Elektromos lefedettség (mechanikus rész): IP 43

• Meghajtások (vezérlési technika): A meghajtások (vezérlési technika): A meghajtások (vezérlési technika):

  • Hosszanti tengely: 2 × DCM 6C 30/14 A1

  • Kereszttengely: 2 × DCM 3B 35/06 A1

  • Függőleges tengely: 2 × DCM 2C 30/03 B1

• Sebességfokozatok:

  • Hosszanti tengely (szíj): i = 14,81483886 mm/ford.

  • Kereszttengely (szíj): i = 13,33335498 mm/ford.

  • Függőleges tengely (szíj + csavar): i = 2 mm/ford.

• Környezeti hőmérséklet: 5-40 °C

• Maximális relatív páratartalom: 90 % 20 °C-on

• Légköri nyomás: 84-107 kPa

• Porosság: 200 mg/m³

• Környezet típusa: Környezeti típus: (STN 330300, kivétel üzemi hőmérséklet N32)

Kiegészítő berendezések

• Plazmaforrás: 1 × HPR 260 AGC (58 mm)

• Gázégő: 1 × acetilén (Bir), beleértve a gázforgatót is

• Fúrófej: BEM 12
