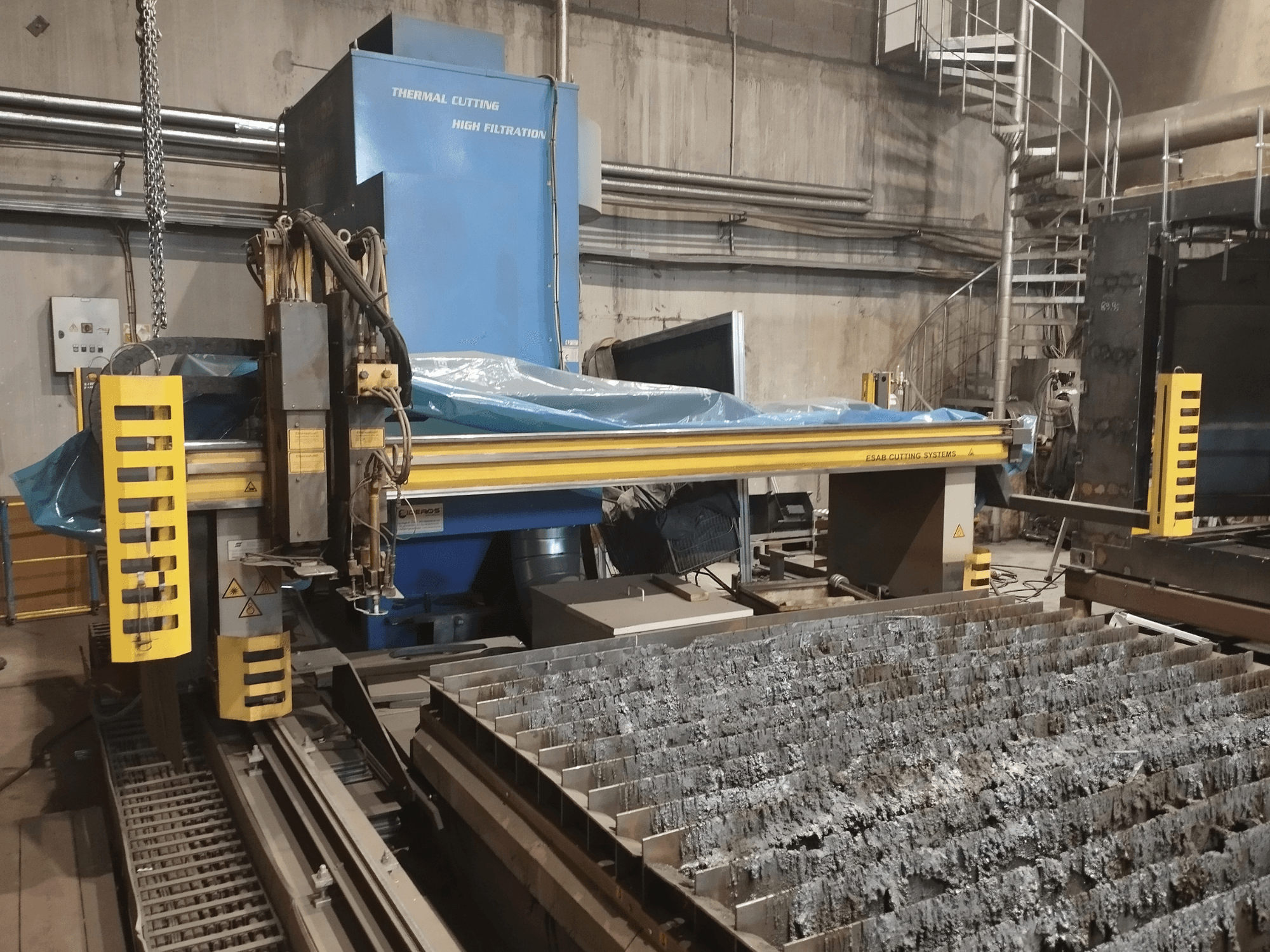

ESAB - Combirex DX3500 OxyEE-CUT-ESA-2012-00002

• Asztal mérete: 2,500 x 13,000 mm

• Vágási terület: 2,700 x 12,950 mm

• Asztal magassága: 700 mm

• Maximális anyagvastagság: 125 mm

• Plazmagenerátor: ESAB Precision Plasma M3 Gen 2, 360 A

• Plazmavágó: PT 36

• Gázfáklya: Cool Jet (1 darab)

• Vezérlőrendszer: CNC Vision 51

• Áramellátás: Gép 1 x 230 V 50 Hz; Plazma 3 x 400 V 50 Hz

• Üzemórák száma:

  • Plazmavágó: 2,795 óra

  • Gázfáklya: 1,979 h

• Gantry és meghajtás:

  • Nagy teljesítményű vágóportál

  • Lineáris vezérlés, váltakozó áramú motoros meghajtás, kétoldali fogasléc és fogaskerék

  • Pozícionálási sebesség max. 24 000 mm/perc

  • Folyamatos portálpozíció-ellenőrzés

• Plazma- és gázvágás:

  • Plazmagázok: O₂, O₂, H35

  • Max: 40 mm (CS/SS/Al)

  • Vágási sebesség (CS): 12 mm - 4.200 mm/perc; 25 mm - 2.000 mm/perc; 38 mm - 1.000 mm/perc.

  • Automatikus lyukasztás, kapacitív magasságszabályozás

  • HF indítórendszer

  • Vágási minőség: ISO 9013 3. osztály

• Védelem és környezetvédelem:

  • Porvédelem: IP54

  • Relatív páratartalom: 10-85% (kondenzáció nélkül)

• Dimensions and installation:

  • Vágóasztal: 17 szekció

Kiegészítő felszerelés

• Szűrőegység: ECO 16 CT (elszívás/szűrés)
