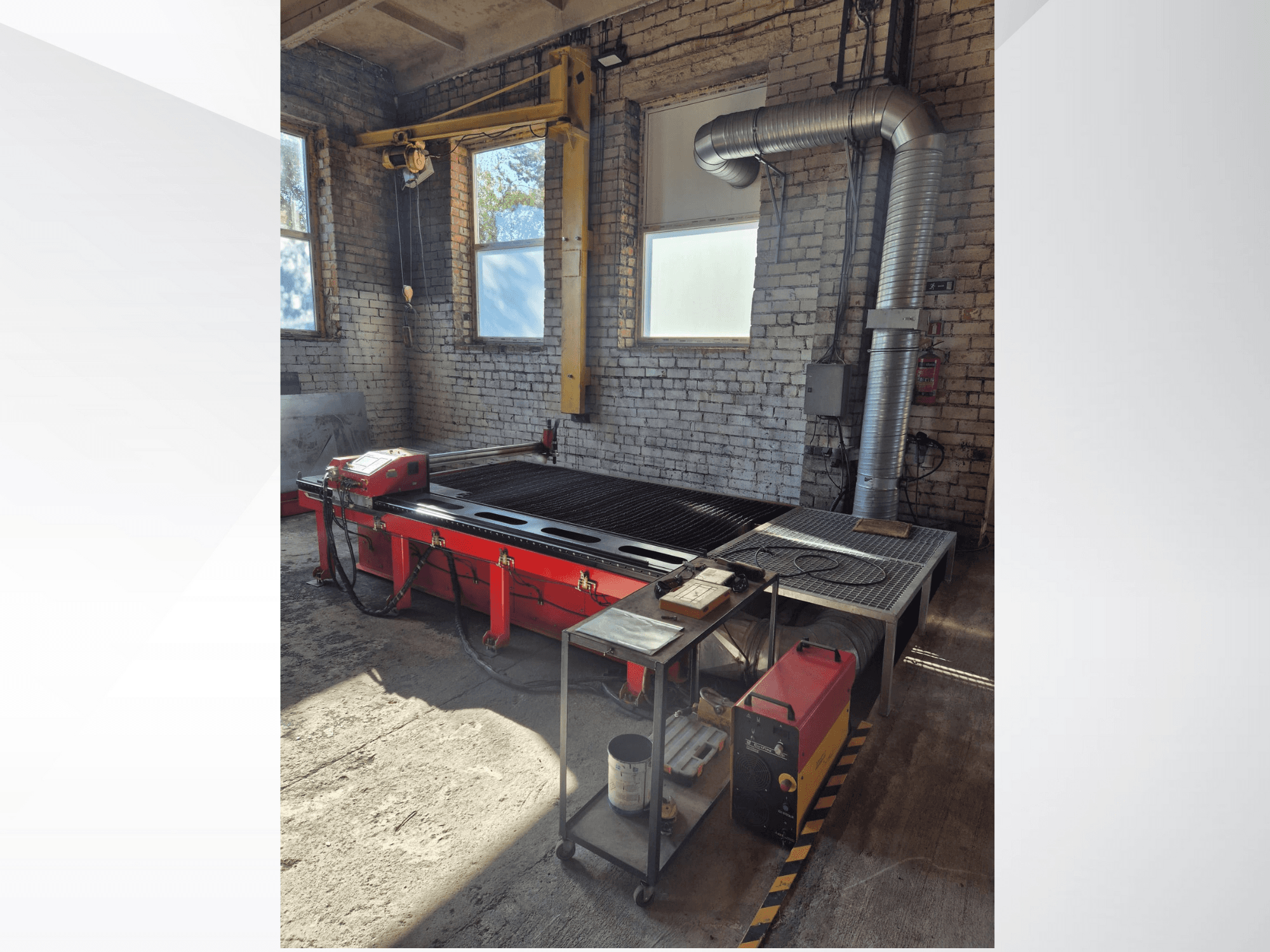

KOIKE - PNC-12 EXTREMELV-CUT-KOI-2015-00001

További információk

• Tengelyek: 2

• Hatékony vágási terület: 1500 x 3000 mm

• Maximális vágási vastagság: 50 mm-ig

• Gyorsmeneti sebesség: 4000 mm/perc

• Maximális vágási sebesség: 3000 mm/perc

• Vezérlés: KOIKE D420

• Vezérlési funkciók: Forgatás, tükrözés, beágyazás, visszanyerés, átütési pont kiválasztása

• CNC kijelző: 7" színes, többnyelvű

• Adatbevitel: USB / MDI

• Programformátum: EIA

• Szoftver: FastCAM licenc: KOIKE PNC-CAM Expert V2E + FastCAM licenc

• Előre telepített vágási minták: Formák: 47 alakzat

• CAD-import: DXF, DWG

• Automatikus beágyazás / szekvenálás: Igen

• Motorok: egyenáramú motor a fáklyaemelőhöz

• Bemeneti feszültség: 1~ 200-240V, 50/60 Hz

• X/Y meghajtás: Fogasléc és fogaskerék, lineáris vezetők

• Fáklyatartó: Ø35 mm

• Kezdeti fáklyamagasság-szabályozás: Igen

• Fáklya ütközés elleni védelem: Igen

• Ívfeszültség magasságának szabályozása: Igen (1:1 vagy 50:1)

• Plazmaforrás: Kjellberg CutFire 100i (100A)

• Hálózati feszültség: 3~ 400V ±10%, 50 Hz

• Energiafogyasztás: 16,6 kVA (100%-os üzemidő)

• Vágási áram: 35-100 A

• Üzemi ciklus: 100% 100 A-nál

• Vágási tartomány: 1-20 mm (ajánlott), max. 40 mm

• Átfúrási vastagság: legfeljebb 20 mm

• Nyitott áramköri feszültség: 330 V DC

• Hatékonyság: 0,92

• Teljesítménytényező: 0,97

• Hűtés: Léghűtés (beépített ventilátor), fáklyagázhűtés

• Gázellátás: Levegő, 5,5 bar, 220 Nl/min

• Védelmi osztály: IP21

• Súly: 50 kg

• Méretek: 710 x 280 x 590 mm

• Plazmaforrás

• Vezérlőegység

• Laptop FastCAM licenccel

• Plazmaasztal 3000 x 1500 mm (4 szívókamra)

• Szellőztetőegység kivezetésekkel

• Emelő - 500 kg emelőkapacitás

• Dugattyús kompresszor 5,5 kW, 270 L, 10 bar

• Levegőszárító 1500 L/min

• Emelőmágnes és lemezmegfogó

• Fúvókák, elektródák és pótalkatrészek
