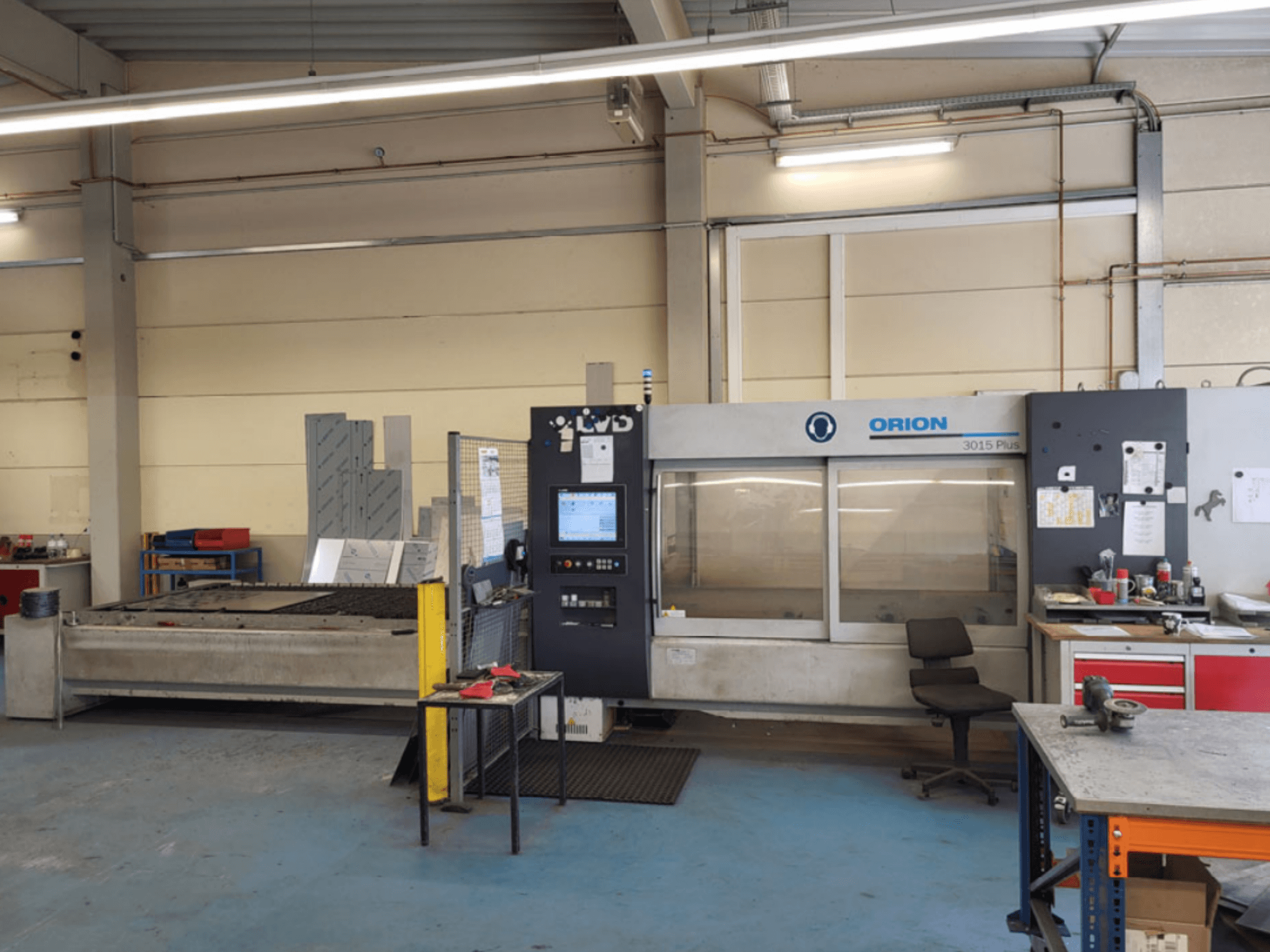

LVD - Orion 3015 PlusDE-CUT-LVD-2014-00002

• Max lapméret: 3000 × 1500 mm

• Maximális laptömeg: 570 kg

• Maximális pozícionálási sebesség:

  • X/Y tengelyek: 100 m/min

  • Z-tengely: 15 m/min

• Ismételhetőség: ±0,025 mm

• Pozicionálási pontosság: ±0,05 mm/m

• Lézer:

  • Típus: Fanuc HF-gerjesztésű CO₂

  • Teljesítmény: 2500 W (±2%)

  • Teljesítménytartomány: 100-2500 W

  • Kimeneti stabilitás: ±1%

  • Hullámhossz: 10,6 µm

  • Impulzusfrekvencia: 5 Hz-33 kHz

  • Lézergázfogyasztás: A lézer gázfogyasztása: 10 l/h

  • Hűtés: hűtés: zártkörű vízrendszer

• Anyagvágási kapacitás (2500 W):

  • Acél: 16 mm

  • Rozsdamentes acél (N₂): 10 mm

  • Alumínium: 6 mm

Kiegészítő felszerelés

• Automatikus be- és kirakodórendszer:

  • Max lemezméret: 3050 × 1525 × 12 mm

  • Maximális kötegtömeg: 2500 kg

  • Maximális kötegmagasság: 100 mm

  • Helyigény (automatikus rakodóval együtt): 8900 × 6600 × 3700 mm

• Kompakt torony:

  • Max lapméret: 3050 × 1525 × 16 mm (vagy 2550 × 1525 × 20 mm)

  • Minimális lapméret: 1000 × 1000 mm

  • Max raklap súlya: 3000 kg

  • Max raklapmagasság: 240 mm (raklappal együtt)

  • Helyigény: 8850 × 7200 mm

  • Toronymagassági opciók:

    • 4 raklap: 4100 mm

    • 6 raklap: 4940 mm

    • 10 raklap: 6620 mm

Megjegyzés: A forrásban szereplő "Min. lapméret: 1000 × 1000 m" elírásnak tűnik; itt mm-ben szerepel.
