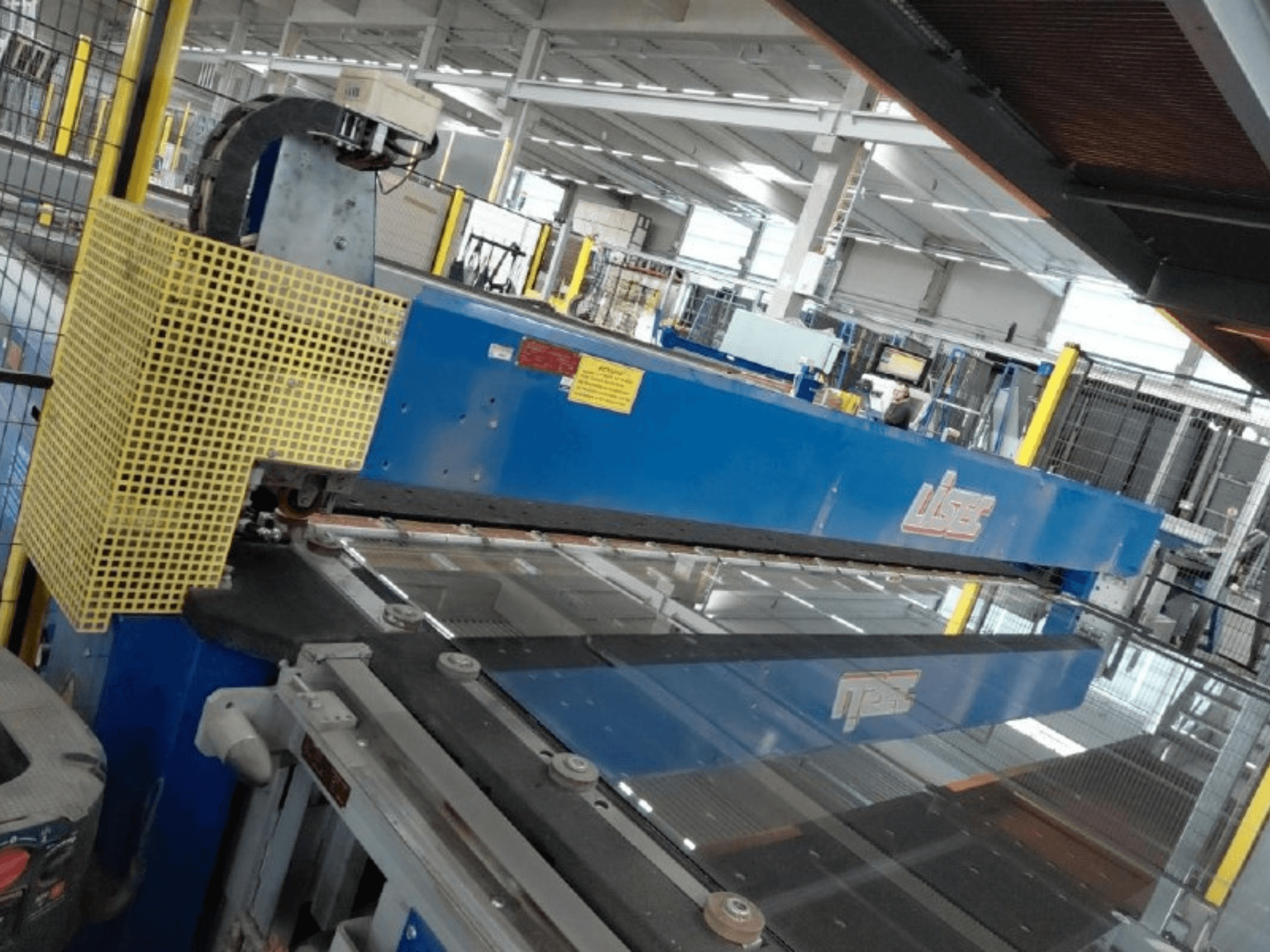

LISEC - Combined VSG & Float Glass Cutting LineDE-OTH-LIS-2009-00001

- Berendezés felépítése: Kombinált, automatikus úszó- és rétegelt biztonsági üveg (VSG) vágóvonal, törő-, szállító- és vágómodulokkal

- Rendszergyártó: LISEC Austria GmbH / LISEC Maschinenbau GmbH

- Gyártási évek (vonalintegráció): 2009 és 2016 (vegyes telepítés)

- Üzemeltetési állapot: Jelenleg telepítve és aktív gyártásban üzemel (kulcsrakész átvétel lehetséges)

- Szabványos hálózati feszültség: 400 V / 50 Hz (3/N/PE~ 400 V, vezérlés: 24 V AC/DC)

- Üzemi sűrített levegő: 6,00 – 8,00 bar

- Teljes összesített beépített tömeg: > 28 400 kg

MODULOK FELÉPÍTÉSE ÉS EGYEDI MŰSZAKI ADATOK:

1. VSG (réteges biztonsági üveg) feldolgozó részleg:

- 01. pozíció: LISEC PTV-60/30RE (gyártási év: 2009)

* Típus: Rétegelt üvegvágó gép (Verbundglasschneidanlage)

* Súly: 5 640 kg | Elektromos adatok: 400 V / 50 Hz

- 02. pozíció: LISEC VZ Linie 2 (gyártási év: N/A)

* Típus: Összeszerelő egység / vonalcsatlakozó részleg

- 03. pozíció: LISEC LKT-45/45TS (gyártási év: 2009)

* Típus: Megmunkáló / tartó légpárnás asztal

* Súly: 3 200 kg | Csatlakoztatott terhelés: 61,28 kVA | Légnyomás: 8,00 bar

- 04. pozíció: LISEC VB-33 (gyártási év: 2009)

* Típus: Rétegelt üvegsor-alkatrész

* Súly: 2 200 kg | Csatlakoztatott terhelés: 17,00 kVA | Légnyomás: 6,00 bar

- 05. pozíció: LISEC FASV-33 (gyártási év: 2016)

* Típus: Automatizált, kiálló PVB-fólia vágó/eltávolító

* Súly: Nincs megadva | Csatlakoztatott terhelés: 0,83 kVA | Sűrített levegő: 6,00 bar

- 06. pozíció: LISEC VB-33 (gyártási év: 2016)

* Típus: Laminált üveg vágógép

* Súly: 2 200 kg | Csatlakoztatott terhelés: 18,83 kVA | Sűrített levegő: 6,00 bar | Maximális terhelés: 43 kg/m²

- 07. pozíció: LISEC AL-32/33N (gyártási év: 2016)

* Típus: Üvegpozicionáló és rögzítő egység

* Súly: 1 830 kg | Csatlakozási teljesítmény: 25,88 kVA | Sűrített levegő: 6,00 bar

- 08. pozíció: LISEC BTA-20/26 (gyártási év: 2016)

* Típus: Vízszintes szalagszállító

* Súly: 1 020 kg | Csatlakoztatott terhelés: 6,08 kVA | Sűrített levegő: 6,00 bar | Maximális terhelés: 50 kg/m²

2. Simaüveg-megmunkáló és -szállító szakasz:

- 09. pozíció: LISEC BTA-20/26 (gyártási év: 2016)

* Típus: Vízszintes szalagszállító

* Súly: 1 020 kg | Csatlakoztatott terhelés: 6,08 kVA | Sűrített levegő: 6,00 bar

- 10. pozíció: LISEC BTA-40/26 (gyártási év: nem adható meg)

* Típus: Vízszintes szállító-/támasztóasztal

* Súly: Nincs megadva | Elektromos adatok: Nincs megadva

- 11. pozíció: LISEC BTA-20/26 (gyártási év: 2016)

* Típus: Vízszintes szalagszállító

* Súly: 1 020 kg | Csatlakoztatott terhelés: 9,05 kVA | Légnyomás: 6,00 bar

- 12. pozíció: LISEC BTS-37/33 (gyártási év: 2016)

* Típus: Kézi törőasztal beépített törőrudakkal

* Súly: 1 543 kg | Csatlakoztatott terhelés: 15,75 kVA | Sűrített levegő: 6,00 bar

- 13. pozíció: LISEC LKT-10/33 (gyártási év: 2016)

* Típus: Vízszintes légpárnás átadóasztal

* Súly: 250 kg | Csatlakoztatott terhelés: 4,50 kVA | Sűrített levegő: 6,00 bar | Maximális terhelés: 33 kg/m²

- 14. pozíció: LISEC BTA-40/26 (gyártási év: 2009)

* Típus: Vízszintes szalagszállító egység

* Súly: 1 154 kg | Csatlakoztatott terhelés: 2,30 kVA | Légnyomás: 8,00 bar | Maximális terhelés: 50 kg/m²

- 15. pozíció: LISEC TBY-26/12 (gyártási év: 2009)

* Típus: Közbenső szállítómodul

* Súly: 255 kg | Csatlakozási teljesítmény: 0,00 kVA | Sűrített levegő: 6,00 bar

- 16. pozíció: LISEC RWF-33/25 (gyártási év: 2009)

* Típus: Görgős/szalagos átadóegység

* Súly: 975 kg | Csatlakoztatott terhelés: 4,59 kVA | Sűrített levegő: 8,00 bar

- 17. pozíció: LISEC BTA-30/33 (gyártási év: 2009)

* Típus: Vízszintes szalagszállító asztal

* Súly: 980 kg | Csatlakoztatott terhelés: 2,30 kVA | Sűrített levegő: 8,00 bar

- 18. pozíció: LISEC RBA-25 (gyártási év: 2009)

* Típus: Úszóvonal-beállító/kezelő alkatrész

* Súly: 820 kg | Csatlakoztatott terhelés: 1,46 kVA | Sűrített levegő: 8,00 bar

- 19. pozíció: LISEC TBX-33/12 (gyártási év: 2009)

* Típus: Szalagszállító/emelő szerelvény

* Súly: 290 kg | Csatlakoztatott terhelés: 0,00 kVA | Sűrített levegő: 8,00 bar

- 20. pozíció: LISEC BTA-60/33 (gyártási év: 2009)

* Típus: Vízszintes nagy teherbírású szállítóasztal

* Súly: 1 560 kg | Csatlakoztatott terhelés: 18,22 kVA | Sűrített levegő: 0,00 bar

- 21. pozíció: LISEC ARS-33 (gyártási év: 2009)

* Típus: Többirányú golyós szállító- és pozicionáló asztal

* Súly: 580 kg | Csatlakoztatott terhelés: Nincs megadva | Sűrített levegő: 8,00 bar

- 22. pozíció: LISEC ESL-60/30RS (gyártási év: 2009)

* Típus: Automatikus CNC síküveg-vágó híd és asztal

* Súly: 6 380 kg | Csatlakoztatott terhelés: 14,90 kVA | Légnyomás: 8,00 bar | Teljes terhelés: 21,50 A
