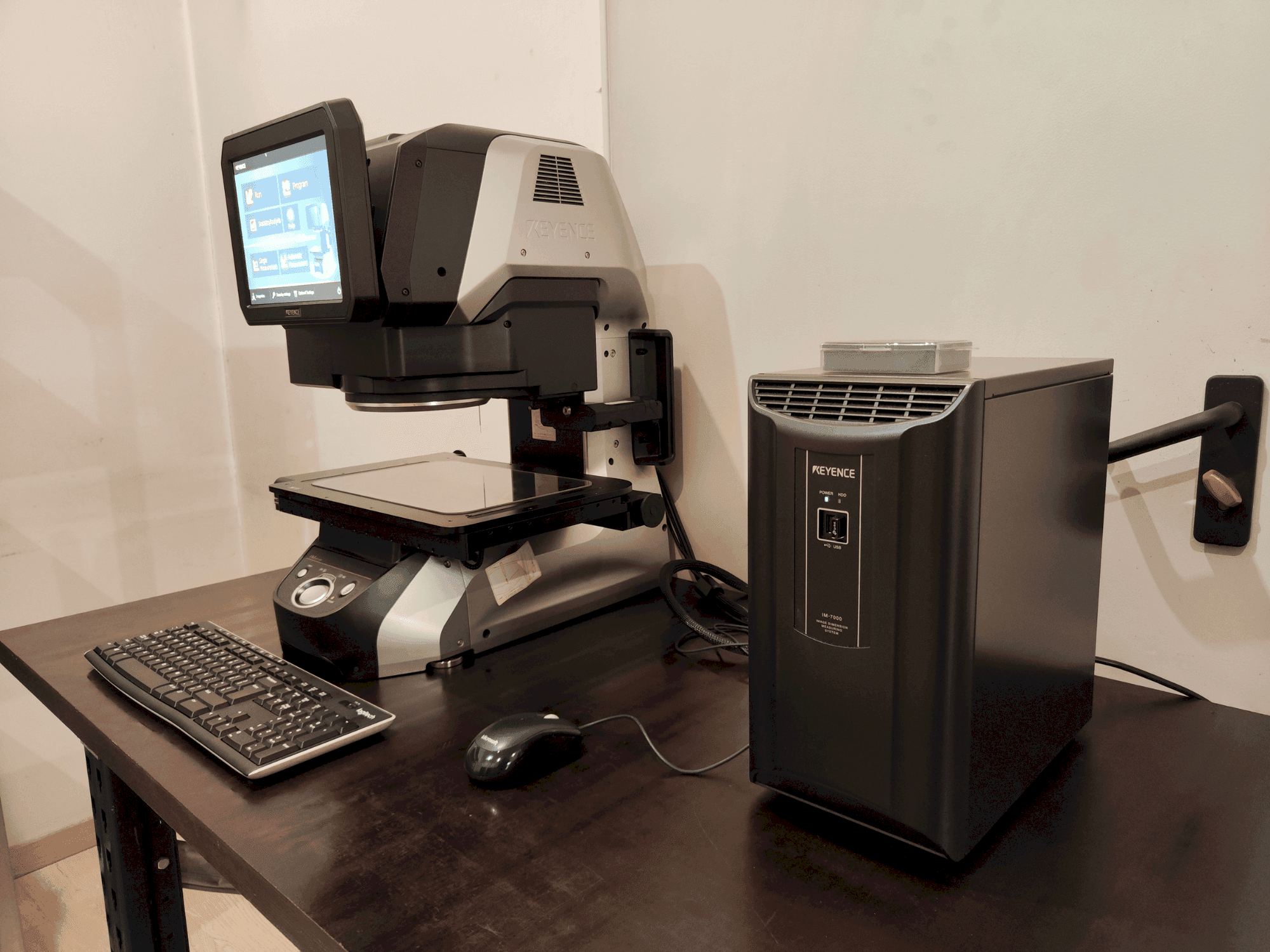

KEYENCE - IM-7030TLV-MEA-KEY-2018-00001

Vezérlő: IM-7000

Képfelvevő eszköz: 1" 6.6 megapixeles monokróm CMOS

Kijelző: 10,4" LCD monitor (XGA 1024×768)

Fényvevő lencse: Dupla telecentrikus lencse

Megvilágítási rendszer: Telecentrikus fényáteresztő, felső fény, négyosztású többszögű megvilágítás (motoros), résgyűrűs megvilágítás (motoros)

Mérési módok: Széles látómező, nagy pontosságú

Széles látómezejű mérési terület: 300 × 200 mm (négyszög R50)

Nagy pontosságú mérési terület: 225 × 125 mm

Minimális kijelzőegység: 0,1 µm

Mérési pontosság (széles látómező, a színpad mozgatása nélkül): ±1 µm

Mérési pontosság (nagypontosságú, asztal mozgatása nélkül): ±0,5 µm

Mérési pontosság (széles látómező, a színpad mozgatásával): ±2 µm

Mérési pontosság (nagy pontosságú, a színpad mozgatásával): ±1,5 µm

Összekapcsolt mérési pontosság: ±(7 + 0,02L) µm (széles látómező), ±(4 + 0,02L) µm (nagy pontosságú)

Mérhető terület (XY, színpad): 90 × 90 mm

Maximális mérési mélység: 30 mm

Fényszonda átmérője: 3 mm

Mérőerő: 0,015 N (fényszonda), 0,3 N (magasságmérés)

Ismétlési pontosság: ±2 µm

Mérési tartomány (Z): 0-75 mm

Mérési pozíció pontosság (XY): ±0,2 mm

Minimális kijelzőegység (magasság): A legkisebb kijelzőegység (magasság): 1 µm

Mérhető terület (XY) szélesmezős üzemmódban: 145 × 95 mm

Mérhető terület (XY) nagy pontosságú üzemmódban: 107,5 × 95 mm

XY színpad: Motorizált, mozgási tartomány 200 × 100 mm, maximális terhelés 5 kg

Z-asztal: Motorizált, mozgási tartomány 75 mm

Külső távoli bemenet: Feszültségmentes bemenet (érintkező/szilárd állapotú)

Külső kimenet: PhotoMOS, OK/NG/FAIL/MEAS, névleges terhelés 24 VDC, 0,5 A

Interfész: LAN RJ-45 (10/100/1000BASE-T), USB 2.0 A sorozat (6 port)

Felvétel tárolása: HDD 500 GB

Környezeti hőmérséklet: +10 és +35°C között

Relatív páratartalom: 20-80% RH (páralecsapódás nélkül)

Szennyezettségi fok: 2

Túlfeszültség kategória: II

Tápfeszültség: 100-240 V, 50/60 Hz

Súlyfej: 31 kg

Vezérlő súlya: ~8 kg
