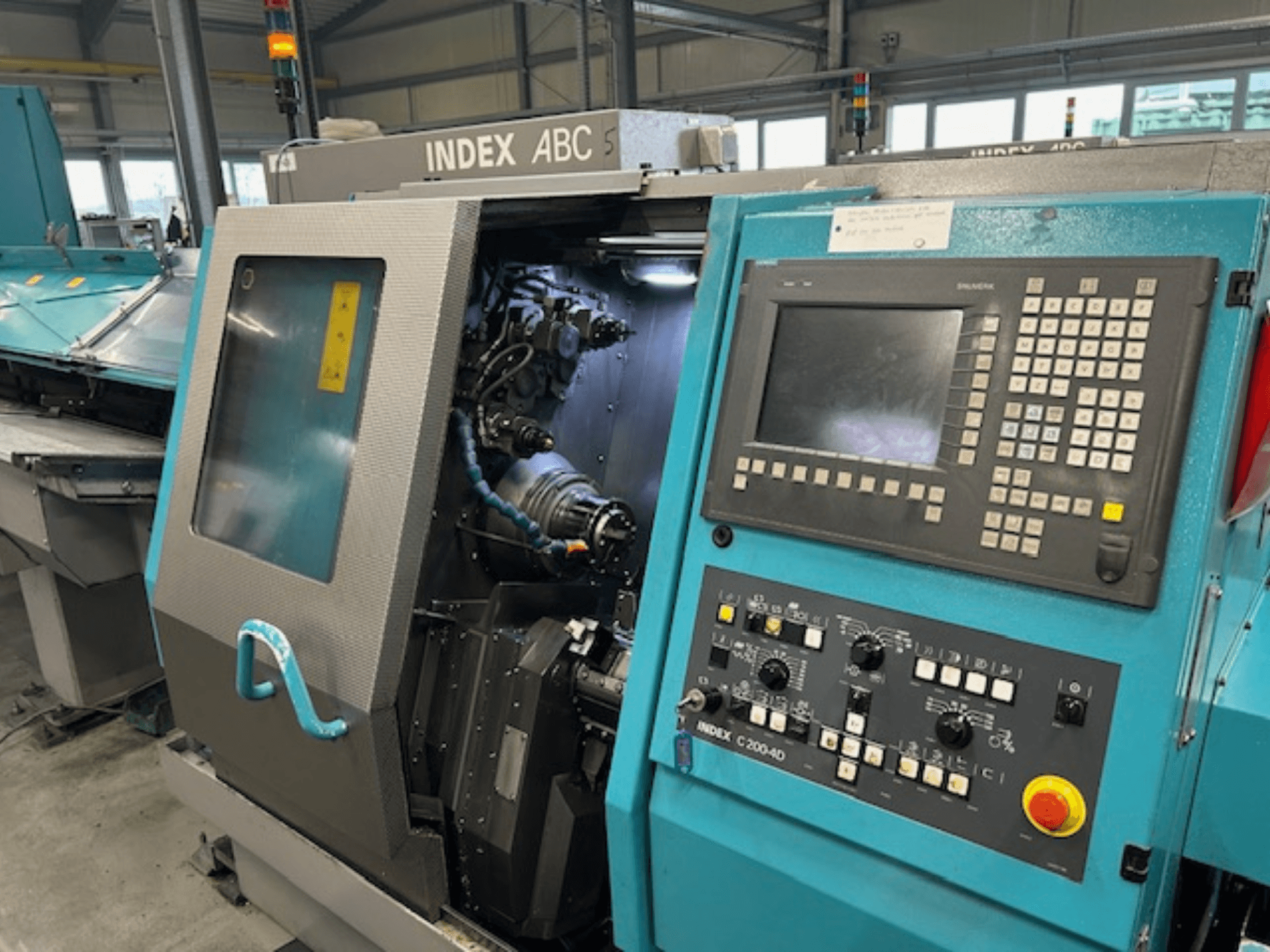

Index - ABCDE-TUR-IND-2007-00002

• Főorsó

  • Kapacitásváltozatok (orsó hézag):

    • 30 (25): (25 mm)

    • 42 (36): 42 mm (36 mm)

    • 60 (52): 60 mm (52 mm)

    • 65: 65 mm

  • Orsó átmérője az első csapágyban:

    • 75 mm (30-as modell)

    • 85 mm (42-es modell)

    • 100 mm (60. és 65. modell)

  • Pmax teljesítmény 100%-os üzemmódban:

    • 7 / 10 / 13 kW (30-as modell)

    • 7,5 / 13 / 20 kW (42. modell)

    • 7,5 / 13 / 20 kW (60-as modell)

    • 13 / 20 kW (65. modell)

  • Pmax teljesítmény 40%-os üzemmódban:

    • 10 / 15 / 21 kW (30-as modell)

    • 13,3 / 21 / 29 kW (42. és 60. modell)

    • 21 / 29 kW (65. modell)

  • Nyomaték Mdmax 100%-os üzemmódban:

    • 33 / 48 / 62 Nm (30-as modell)

    • 35 / 62 / 95 Nm (42. és 60. modell)

    • 62 / 95 Nm (65. modell)

  • Mdmax forgatónyomaték 40%-os üzemmódban:

    • 48 / 69 / 102 Nm (30-as modell)

    • 64 / 102 / 140 Nm (42. és 60. modell)

    • 102 / 140 Nm (65. modell)

  • Maximális fordulatszám:

    • 7500 rpm (30-as modell)

    • 7000 fordulat/perc (42-es modell)

    • 6000 fordulat/perc (60. és 65. modell)

  • Szorítóhenger lökete:

    • Nyakörv befeszítés: 7 mm

    • Tengelytőkeszerelés és fogócsapszeg befeszítés: 20 mm

  • Feszítési útvonal-ellenőrzés: 140 mm (Rev. 2-vel) / 160 mm (Rev. 2 nélkül)

  • Tágulási fokozatok:

    • C-tengely felbontás: 0.001°

    • Igazító/kapcsoló egység (indexelési szög): 2.5°

    • Munkadarab-megállító és kidobó egység: D 42 / D 60

• Szerszámtartó: Forgótorony 1

  • Csúszómozgás: X 90 mm, Z 280 mm

  • előtolóerő: 5500 N (X és Z)

  • Gyorshajtás: X 27 m/min, Z 36 m/min

  • Felbontás: X 0,5 µm, Z 1,0 µm

  • Szerszámok száma: 7 + szinkronorsó

  • Szerszámrendszer: Hengeres szár DIN 69 880 (25 x 48 mm)

  • Kapcsolási idő (egy állomás): 0.3 s

  • Szerszámhajtás (minden állomás): 4,2 kW, 7,5 Nm, 6000 fordulat/perc (Pmax/Mdmax 25%-os kihasználtságnál)

• Szerszámtartó: Torony: 2

  • Csúszómozgások: X 81 mm, Z 80 mm

  • Előrehajtási erő: X 8300 N, Z 5500 N

  • Gyorshajtás: X 27 m/min, Z 36 m/min

  • Felbontás: X 0,5 µm, Z 1,0 µm

  • Szerszámok száma: 6

  • Szerszámrendszer: Hengeres szárú (25 x 40,3 mm) fecskefaroktartó (25 x 40,3 mm)

  • Kapcsolási idő (egy állomás): 0.3 s

  • Szerszámhajtás (minden állomás): 6,5 kW, 14 Nm, 4500 fordulat/perc (Pmax/Mdmax 25%-os kihasználtságnál)

  • Menetmaró és poligon esztergáló egység: max. 6000 fordulat/perc (max. 2 állomás egyidejűleg)

• Hátsó szerszámtartó (hátsó megmunkálás)

  • Csúszómozgások: X 280 mm, Z 280 mm

  • Max: 6

  • Szerszámrendszer: Szerszámok: fecskefarok rögzítés: fecskefarkas rögzítés

• Hátfúró egység (opcionális bővítés)

  • Max: 5

  • Max. meghajtott szerszámok: 2

  • Meghajtott szerszámok teljesítménye (25%-os kihasználtság mellett): 4,5 kW, 8 Nm, 6000 rpm

  • Szerszámtartó furat: 25 mm (DIN 69 880) / 1 hüvelyk

• Anyagmozgatás (integrált anyagmozgató egység)

  • Rúdátmérő max: 52 mm

  • Állítható előtolási út max: 80 mm

  • előtolási erő: 3000 N

• Folyadékok és rendszerek

  • Hűtőfolyadék-rendszer: 60 (80) l/min, 5,5 (8) bar, tartály 220 l; kapcsolható szivattyú max. 18 bar, 20 l/min

  • Hidraulikarendszer: 19 l/min, 90 bar, tartály 50 l

• Méretek (rakodótároló és forgácsszállító nélkül)

  • Alapterület: 2.4 m²

  • Orsóközéppont magassága (a padló felett): 1010 mm

Kiegészítő felszerelés

• Rúdtöltő tár (rúdadagoló), LM3200 / LM3700 / LM4200 modellek

  • Rúdhossz max: 3,2 m / 3,7 m / 4,2 m

  • Rúdátmérő-tartomány: 6-52 mm

• forgácsszállító

  • Típus: Csuklós típus vagy kaparószalag

  • Kiürítési magasság: 840 mm
