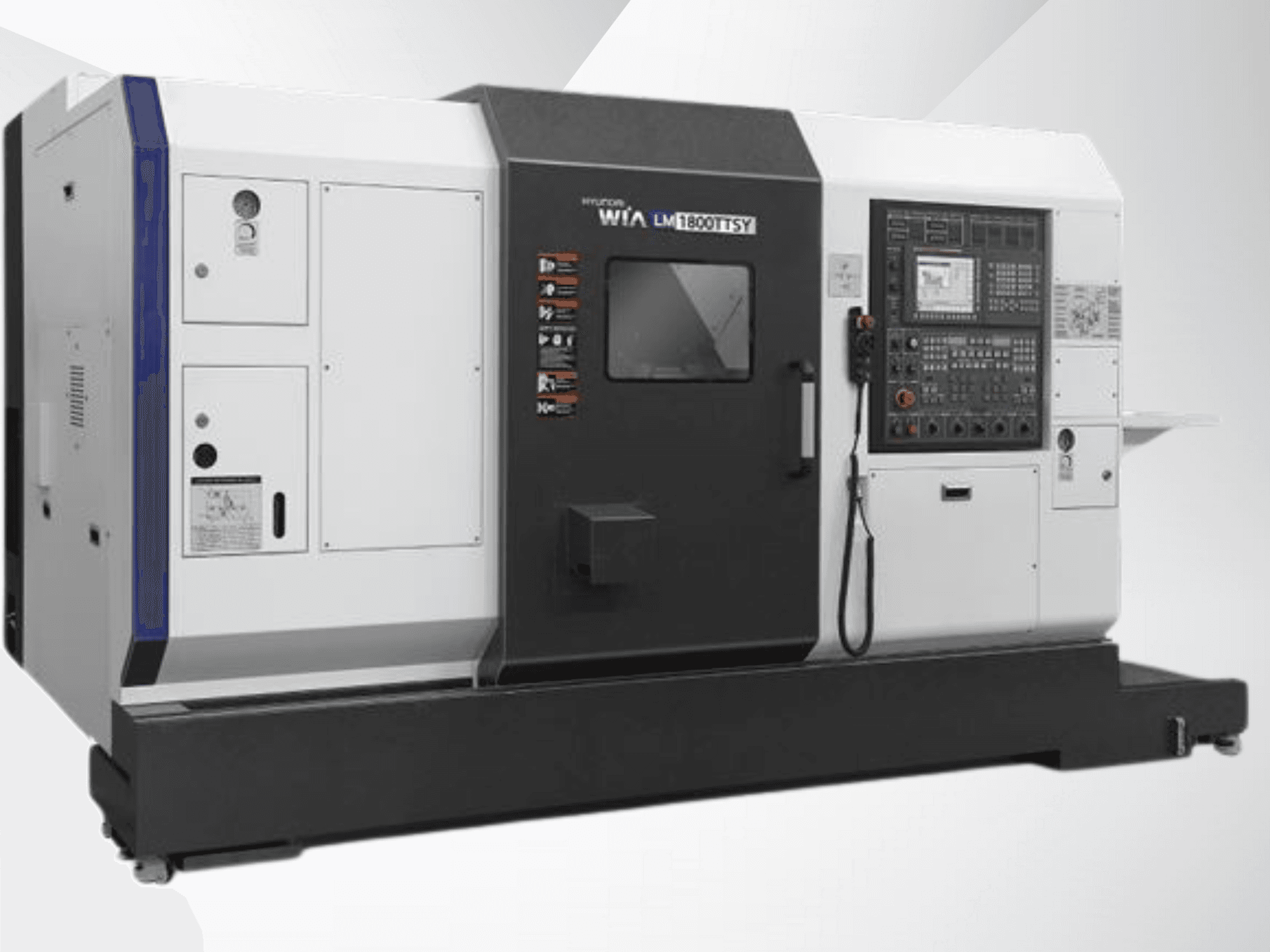

Hyundai - WIA LM 1800 TTSYDE-TUR-HYU-2025-00002

Csomagolás: csomagolás: Eredeti csomagolás

Kapacitás:

• Teljesítmény: Swing over carriage: Ø290 mm

• Max: Ø230 mm

• Max. esztergálási hossz: 673 mm

• Rúdkapacitás (1./ 2.): Ø65 mm

• Tengelyméret (1./2.): mm

Orsó:

• (1./2.): Ø76 mm

• Motor (max./tart.) (1./2.): 22/11 kW (30/15 LE)

• Nyomaték (max./tart.) (1./2.): 358/214 Nm (264/158 lbf ft)

• Orsó típusa: Beépített motor

• Orsó orr: A2-6

• C-tengely indexelés (1./ 2.): 0,001°

előtolás / tengelyek:

• (X1/X2): 165/195 mm

• Menetek (Z1/Z2): 700/720 mm

• Menet (ZB): 668 mm

• Gyors (X1/X2): 20/20 m/perc (787/787 ipm)

• Gyors (Z1/Z2): 40/40 m/min (1,575/1,575 ipm)

• Gyors (Y): 7,5 m/perc (295 ipm)

• Gyors (ZB): 40 m/min (1,575 ipm)

• Csúszka típusa (X/Y): A csúszka típusa (X/Y): A csúszka típusa (X/Y): Dobozvezető

• Csúszka típusa (Z): LM-vezetés

Forgótorony:

• szerszámok száma: 2 × 12 (24)

• Szerszámméret (OD): Ø20 mm

• Szerszámméret (ID): Ø32 mm

• Indexelési idő: 0,15 mp

• Y-tengely típusa: Tengelytípus: ék típusú

Élő szerszám: A szerszámot a szerszámmal együtt kell használni:

• Fúrószerszám fordulatszám: 5,000 rpm

• Motor (Max./Fennmaradó): A motor (Max./Fennmaradó): (7,4/1,5 LE): 5,5/1,1 kW (7,4/1,5 LE)

• Nyomaték (Max/Szabályzat): 47/14 Nm (34/10 lbf ft)

• Nyakörvméret: ER25

• Típus: BMT55

Tartálykapacitás: BMTT BMT:

• Hűtőfolyadék tartály: (79,3 gal)

• Kenőanyagtartály: 4 L (1,06 gal)

Áramellátás:

• Elektromos teljesítmény: 60 kVA

• Tápkábel vastagsága: KVA Több mint 50 mm²

• Feszültség: 220/60 (200/50)

NC / vezérlő: FANUC 31i-B Plus / SIEMENS 840D
