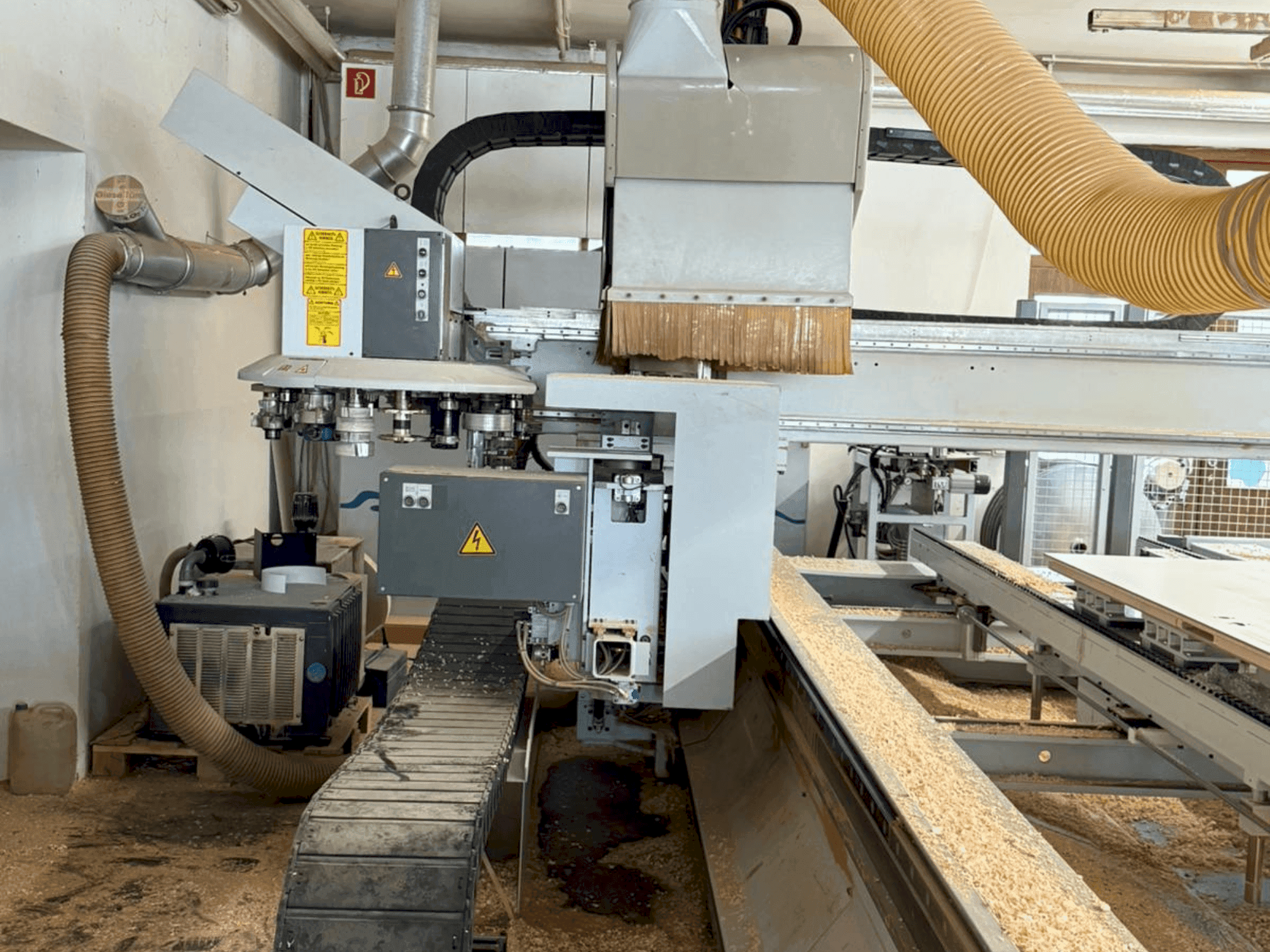

HOMAG - PROFI BAZ20/30/16/V/DDE-CNC-HOM-2003-00001

• Vezérlés/Szoftver: Homatic CNC vezérlés; WOODWOP CNC programozási rendszer; Postprocesszor

• Munkadarab-kapacitás:

  • Szélesség 350-1400 mm; Vastagság max. 70 mm élmarással / 80 mm marással

  • Fríz szélesség min. 120 mm; Súly max. 150 kg

• Asztal/feszítés:

  • Folyamatos asztal (D-asztal)

  • 1. hosszanti konzol fix; 2. hosszanti konzol kézi Y-szélesség állítással

  • 8 vákuumbilincs 125 x 50 x 100 mm

  • Munkamagasság a munkadarab alsó széle 950 mm

  • Egység a vákuumbilincsek mozgatására egységtartón pneumatikus hosszabbító konzollal (max. 4 bilincs hosszanti konzolonként)

• Szélességállítás (hosszanti konzol/D-asztal): Szervohajtás, hosszanti konzolonként

• Megállítócsavar a felső réteg túlnyúlásához: Emelő/forgató eszköz, max. 20 mm felső réteg, löket 110 mm, egyedileg választható, véghelyzet-ellenőrzés (kézi ajtóelhelyezéshez)

• Főorsó:

  • Sebesség 1500-18000 fordulat/perc (VFD 15 kW), teljes névleges teljesítmény 12000 fordulat/perc-től

  • Szerszámátmérő max. 180 mm (marás) / 200 mm (köszörülés); helyiségelszívás minden szerszámhoz/egységhez

• Aggregátum interfész/C-tengely:

  • Pneumatikus és lengő meghajtó interfész

  • C-tengely nyomatékos meghajtással és 3 pontos támasztással

• Szerszámváltó:

  • 18 állású tárcsaváltó HSK F63-hoz; szerszámsúly 6 kg; szerszámhossz max. 200 mm

  • Konfigurációk: 18 x Ø max. 130 mm; vagy 9 x Ø max. 180 mm + 9 x Ø max. 70 mm; csiszolószerszámok Ø max. 200 mm

  • Felhúzható cserélő a mozgó csiszolóhoz (bal oldali)

• Egységek/aggregátumok (szerszámváltóhoz, hacsak nincs feltüntetve):

  • Fúró/fúró egység, 4 orsó: ER25 Ø16 mm-es szárig, kiemelkedés max. 50 mm, fordulatszám max. 13500 rpm, korlátlan elfordulás a C-tengelyen keresztül

  • Lockcase maróegység, 2 orsó D=16/20: ellenforgó, 12000 rpm, integrált kifúvás, korlátlan elfordulás a C-tengelyen keresztül

  • Forgatható fűrész/fúró egység: kézi 0-90°, perem Ø30 mm, TK Ø52 mm, előkészítve keresztvágó fűrészhez Ø max. 180 mm, fúrótokmány Weldon D=10 mm, fordulatszám max. 9000 rpm, C-tengelyes elfordítható

  • Marómarótartó D=30 forgácsvezetővel: tüskehossz 45/80 mm, C-tengelyen keresztül vezérelt forgácsvezető lemez, cserélőhely Ø 140 mm

  • Süllyesztett maróegység: egyidejűleg felül/alul, élsugár max. R12 mm, min. külső sugár ~R5 mm / belső sugár ~R30 mm 90°-ban, pásztázás felülről/alulról/oldalról, korlátlan C-tengelyes elfordulás, sebesség max. 12000 rpm, munkadarab vastagság max. 50 mm, min. túlnyúlás ~35 mm, keskeny tapintócipővel

  • WPL késfej: kifutási szög 5°, Ø 70 mm

• Ragasztó/szegélyező berendezés:

  • Hajtóorsó/V a ragasztóegységekhez: a gém jobb oldalára szerelve; keresztcsúszda Y-ellenállással és Z-hosszabbító lökettel; C-tengellyel és elektromos/elektronikus interfésszel ellátott ellenállási orsó; dedikált Z-tengely.

  • Ragasztóegység 4 oldal, 90 mm (főorsóhoz): egyenes élek közvetlen ragasztófelhordással; 1 előpréselő görgő + 1 pneumatikus utópréselő görgő (programozható); belső sugár min. R40 90°-ban; élmagasság max. 90 mm; furnérvastagság 0,4-1 mm; hajtogatási nyomózóna a főorsón forró olvadék reaktiválásával.

  • Szélrögzítő berendezés, kézi beállítás

• Magazin/felvétel:

  • Felvételi hely az X-tartón cserélhető speciális egységhez (pl. motoros forgó megmunkálóorsó).

• Csatlakoztathatóság: Ethernet hálózati csatlakozás

Kiegészítő berendezések

• forgácsszállító szalag: Integrált forgács-/hulladék-elvezetés a hosszanti keresztlécek alatti forgácsszalagon keresztül

• Vákuumszivattyú: 100/140 m³/h

• Külső előaprító állomás 3 fokozatú hengerrel, automata:

  • Görgős forgóasztal a kezelőoldalon; görgő Ø 800 mm

  • Élhossz min. 350 mm; élmagasság max. 90 mm

  • Maradék élhossz-ellenőrzés 2400 mm-es előtolásmegállással
