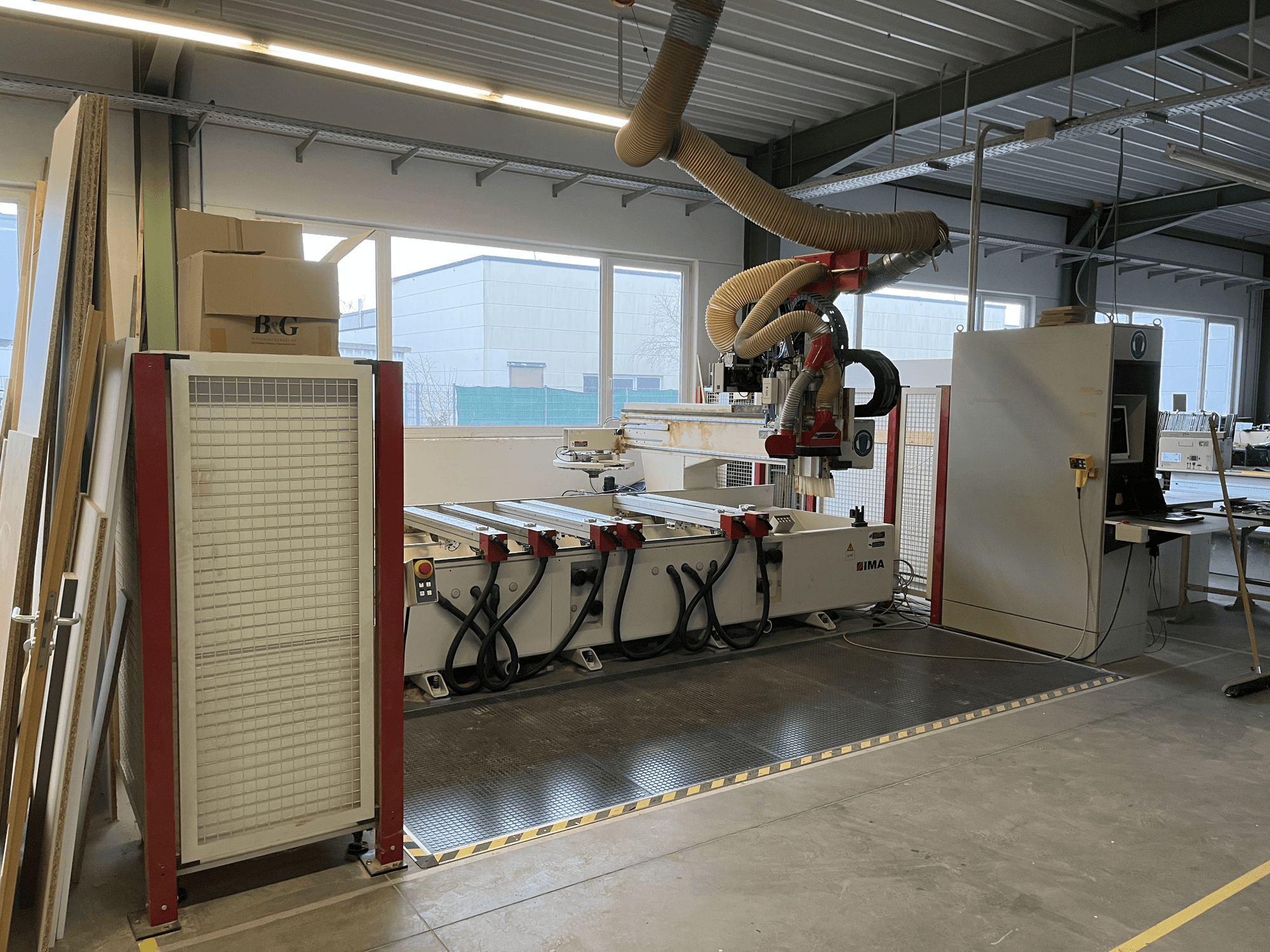

IMA - BIMA 410DE-CNC-IMA-2000-00001

• X irányú munkaterület: 3000 mm

• Y munkaterület: 1200 mm

• Max. befogási magasság Z1: 100 mm

• Max. munkadarab-vastagság Z2: a felszereltségtől/alkalmazástól függően

• Asztalmagasság: kb. 1000 mm

• Inga-működtetés X: 2 × 1400 mm

• Szabad tér középpontja X: 200 mm

• Alternatív inga-mozgás X: 2 × 900 mm

• Szabad tér középpontja (alternatív) X: 1200 mm

• A gép tömege: kb. 6000 kg

• Vezető rendszer: precíziós lineáris vezetők, edzettek, kb. 62 HRC

• Központi kenés: automatikus az összes főtengely és a golyósorsó számára

• Hajtásrendszer: AC szervomotorok enkóderrel

• X/Y hajtás: fogasléc és fogaskerék

• Z-meghajtás: golyósorsó

• Előtolási sebesség: 40 m/perc

• Gyorselőrehaladás X/Y: 80 m/perc

• Z gyorsmozgás: 25 m/perc

• Gyorsulás: 3 m/s²

• Főorsó elszívócsatlakozása: 300 mm

• Fúróorsók elszívócsatlakozása: 120 mm

• Légsebesség: kb. 28 m/s

• Légmennyiség: kb. 7080 m³/h

• Vákuumszivattyú teljesítménye: 100 m³/h

• Sűrített levegő csatlakozás: 1/2"

• Légnyomás: 6 bar

• Vezérlőfeszültség: 24 V DC

• Csatlakoztatott terhelés: kb. 24 kVA

• Tápellátás: 3/N/PE 400/230 V 50 Hz

• Frekvenciaváltó: 0–480 Hz

• Környezeti hőmérséklet: +15 és +35 °C között

• Vezérlőrendszer: IMATRONIC NT 231

• Interpoláció: lineáris minden tengelyen, kör alakú 2,5D

• Felbontás: 0,001 mm

• Orsó: HSK F63

• Szerszám befogási erő: 11 000 N

• Maximális szerszámtömeg: 6 kg

• Fordulatszám-tartomány: 1500–18 000 fordulat/perc

• Orsó teljesítménye: 7,5 kW

• Hűtés: vízhűtéses

• CNC-tengely: 360°-ban forgatható

• Szerszámtár típusa: lemezcserélő

• Szerszámpozíciók száma: 18

• Maximális szerszámhossz: 150 mm

• Max. szerszámátmérő: 100 mm (150 mm szabad szomszédos pozíciók esetén)

• Max. terhelés: 60 kg

• Fűrészegység motorja: 1,5 kW

• Fűrész sebessége: 5600 fordulat/perc

• Fűrészlap átmérője: max. 150 mm

• Fúróegység: 14 orsó

• Orsó löket: 70 mm

• Hajtás: 2,2 kW

• Forgási sebesség: 3150 fordulat/perc

• Fúróátmérő max.: 20 mm

• Adapterfej orsói: 4

• Maximális fordulatszám: 6000 fordulat/perc

• Max. fúróátmérő: 12 mm

Asztali felszerelés:

• 6 állítható támasztókar

• 12 tapadókorong 114 × 159 × 100 mm

• 6 tapadókorong 125 × 75 × 100 mm

• Vákuumrendszer: 2-körös rögzítőrendszer

• Elektromos szekrény mérete: 2000 × 1800 × 600 mm

HIBA:

• A főorsó már nem engedi ki a cserélhető fúrófejet
