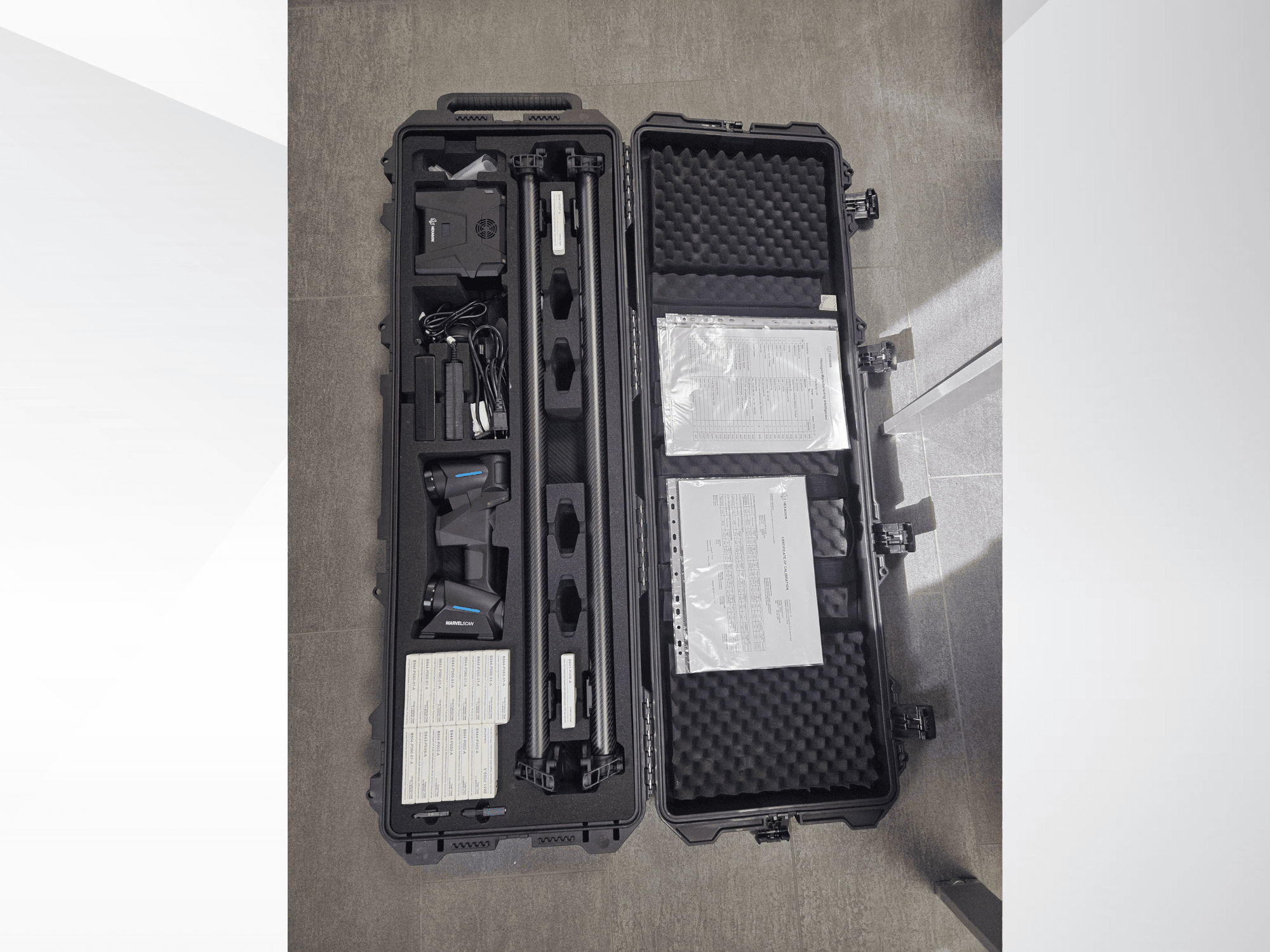

Hexagon - MARVEL IT-MEA-HEX-2024-00001

• Mérési sebesség:

  • Normál / Egy vonal: 2 100 000 pont/másodperc

  • Finom: 900 000 pont/másodperc

• Beolvasási terület: legfeljebb 600 x 550 mm

  • Egyvonalas üzemmód szélessége: 300 mm

• Fényforrás: 22 kék lézervonal + 1 kék lézervonal + 5 párhuzamos kék lézervonal

• Felbontás: akár 0,02 mm

• Pontosság (célpontokkal):

  • Térfogatmérés (standard): 0,02 + 0,04 mm/m

  • Térfogati mérés méretléccel: 0,02 + 0,03 mm/m

  • Térfogat + fotogrammetria: 0,02 + 0,02 mm/m

  • Lyukpontosság: legfeljebb 0,03 mm

  • Lyukok térfogati pontossága: 0,03 + 0,04 mm/m

• Célpont nélküli pontosság:

  • Térfogatmérés (standard): 0,05 + 0,02 mm/m

  • Lyukok volumetrikus pontossága: 0,06 + 0,02 mm/m

• Beépített fotogrammetria:

  • Térfogati pontosság: 0,020 mm/m

  • Átlagos eltérés: 0,007 mm

• Mélységélesség:

  • Általános: 600–2500 mm

  • Módonként: Standard/Egyvonalas 450 mm; Finom 150 mm

  • Maximális mélységélesség a legnagyobb távolságon: 550 mm

• Távolság:

  • Normál / Egyvonalas: 300 mm

  • Finom: 150 mm

• Ajánlott alkatrészméret: 0,1–6 m

• Fizikai / működési jellemzők:

  • Súly: 1,3 kg

  • Méretek: 300 x 150 x 75 mm

  • Csatlakozás: USB 3.0

  • Üzemi hőmérséklet: -10 és 40 °C között

  • IP-besorolás: IP50

  • Működési páratartalom: 10–90% (nem kondenzáló)

• Exportformátumok: .stl, .ply, .obj, .txt, .xyz, .asc

• Testreszabható formátumok: Elérhető

• Kompatibilis szoftverek:

  • Hexagon: Inspire, PC-DMIS, DESIGNER, Geomagic, BendingStudio XT

  • Harmadik féltől származó szoftverek: PolyWorks, Metrologic és egyéb, pontfelhőket vagy STL-fájlokat importáló szoftverek

• Főbb jellemzők:

  • Beépített fotogrammetria; célpontmentes és dinamikus szkennelés

  • Galaxy mód; 3 fő szkennelési mód, amelyek között menet közben is lehet váltani

  • Hole Flash Capture; több méretű célpont felismerés (3 / 6 / 12 / 16 mm)

  • Azonnali LED-es vizuális visszajelzés

  • Vezeték nélküli szkennelési képesség

  • Nagy érzékelési távolság

  • Automatizálásra kész, harmadik féltől származó integrációhoz

  • Különböző üzemmódokból származó adatok egyesítése egy pontfelhőben/hálóban

  • Alkalmas nagy vagy kényes alkatrészekhez

• Tanúsítványok:

  • VDI/VDE 2634-3 szerint tanúsítva

  • Pontosság-ellenőrzés ISO 17025 tanúsítvánnyal rendelkező laboratóriumban

• Jellemző alkalmazási területek / ágazatok:

  • Vasútipar, általános gyártás, ipari berendezések, autóipar, hajózás, nem gyártási alkalmazások

• Mennyiség: 1 szkenner

Kiegészítő felszerelés (tartozékok, nem tartoznak az alapgéphez)

• 3 mm-es pozicionáló célpontok (ID), öntapadó

  • Cikkszám: B841-P007-A

  • A csomagban található mennyiség: 10 doboz; 1 000 db/doboz (összesen kb. 10 000 db)

• 6 mm-es pozicionáló célpontok (ID), öntapadó

  • Cikkszám: B841-P006-A

  • Csomag tartalma: 10 doboz; 1 000 db/doboz (összesen kb. 10 000 db)

• 6 mm-es mágneses kocka alakú pozicionáló célpontok (ID)

  • Cikkszám: B841-P050-126-A

  • Csomag tartalma: 1 doboz; 8 db/doboz

• FREEBox-II vezeték nélküli szkennelő modul

  • Funkció: 5G Wi-Fi vezeték nélküli adatátvitel és a szkennelési adatok feldolgozása; növeli a kezelő szabadságát és rugalmasságát

  • A csomag tartalma:

    • 1 db FREEBox II vezeték nélküli modul pánttal

    • 2 db 1 m-es FREEBox II USB-kábel

    • 1x hálózati adapter

    • 1 db tápkábel

    • 1 db FREEBox akkumulátor

    • 1x utazótáska

    • 1x csavarhúzó készlet

    • Csomagolási lista

    • Gyors telepítési útmutató
