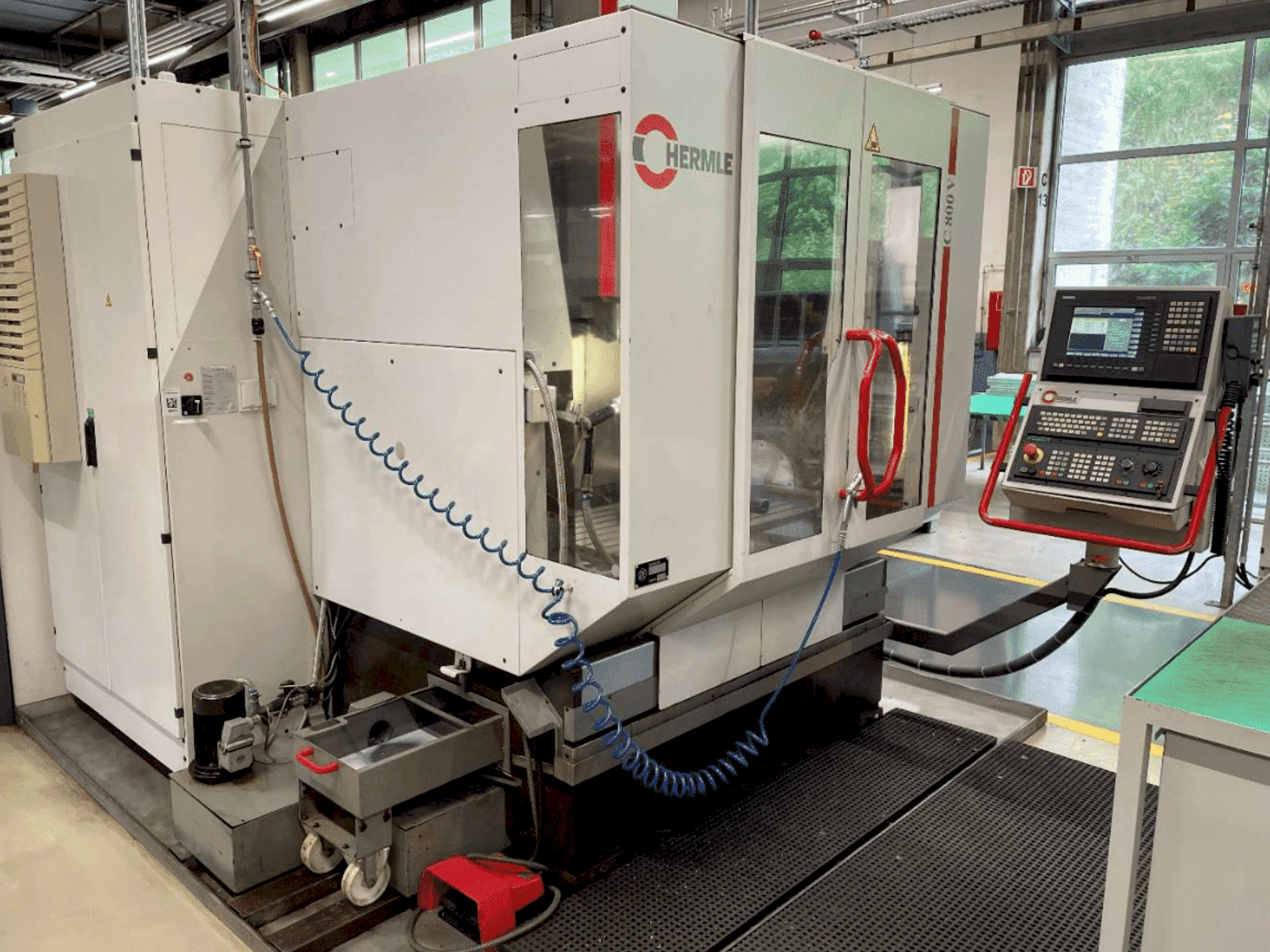

HERMLE - C800VDE-MIL-HER-1999-00003

A gép előnyei

Műszaki gépelőnyök

• Hűtőfolyadék-tartály: 40 l/perc 3 bar nyomáson

• Asztal mérete: munkafelület kb. 1000 mm x 560 mm

• Helyszükséglet: Asztali helyigény: 4. 5 x 3. 3 m

• Rendelkezésre álló egységek: 2

Extra információ

A gép még áram alatt van

A legfeljebb 1500 kg tömegű munkadarabok megmunkálása 1000 x 560 mm-es maximális befogási felülettel lehetséges.
Szerszámcserélő összesen 30 tárhelyes tárral

300 literes hűtőközeg-tartály

Feszítőasztal

1000 x 560 mm

Vezérlőrendszer

Siemens S 840 D képernyőalapú pályavezérlés

Hűtőfolyadék-rendszer - kenés

Hűtőfolyadék-tartály kapacitása: 300 liter

Áramlási sebesség/nyomás: 40 l/perc 3 bar nyomáson

Automatikus kenés - decentralizált zsíradagolóval

Pneumatika:

Sűrített levegő csatlakoztatása p ≥ 6,0 bar

Sűrített levegő fogyasztás 6,0 bar-on (standard): kb. 9,0 Nm³/h

Sűrített levegő fogyasztás kiegészítő lefúvó berendezéssel 6,0 bar nyomáson:

+ kb. 58 Nm³/h

Sűrített levegő fogyasztás kiegészítő SF-orsóval 6,0 bar nyomáson:

+ kb. 26 Nm³/h

Elektromos rendszer:

Működési feszültség: 400 V; 3 PH: 50 Hz

Vezérlőfeszültség: 220 V AG; 24 V DC

Teljes csatlakoztatott terhelés (normál gép 8000 vagy 15000 fordulat/perc) 32 kVA

Teljes csatlakoztatott terhelés (belső hűtőközeg-ellátással vagy egyéb elektromos opciókkal) 43 kVA

Kábelkeresztmetszet 16 mm²

Biztosítékvédelem 63 A

Méretek - Súlyok

HERMLE C 800 V - védőburkolattal együtt (Hosszúság x szélesség x magasság) 2,70 × 2,21 × 2,93 m

Helyigény (H x B) 4,50 × 3,50 m

Teljes tömeg kb. 7200 kg

Pick-up szerszámváltó 30 szerszámhelyet tartalmazó gyűrűs tárban

Az orsómotor teljesítménye 100%-os üzemciklus mellett 10,5 kW

Sebességtartomány: Az orsó fordulatszáma fokozatmentesen állítható 20 ... 8000 fordulat/perc

ISO 40 szerszámtartó a DIN 2079-hez hasonlóan

Szerszámbefogás hidromechanikus, befogási erő 8000 fordulat/perc min*' 11 kN

Szerszámfeszítés: hidromechanikus, feszítőerő 15.000 min* 9,3 kN 9,3 kN

Orsó átmérője az első csapágynál: 70 mm

előtolásos meghajtás

Egyedi előtolómotorok minden tengelyhez - háromfázisú (kefe nélküli):

X, Y és 2 előtolási tartomány: kézi / programvezérlésű:

1 ... 2.000 / 30.000 mm/perc

Előrehajtási erő minden tengelyen (80%-os üzemi ciklus mellett): 8,000 N

Menettovábbítás az X-Y-Z tengelyekben: 35 m/min

Ásványi öntvény használata (8-szor nagyobb gépi csillapítás), nincs sebességváltó,

Opcionális tető, sűrített levegő hangtompító stb.

Világítás

Gépvilágítás 2 halogénlámpával > 500 lux

Munkatartomány

Hosszanti X-tengely: 800 mm

Keresztirányú Y-tengely: 600 mm

Függőleges Z-tengely: 500 mm mm mm

Mérőrendszer

Közvetlen mérés X, Y, Z:

Felbontás 0,1 µm

Beviteli egység 0,1 µm

Inkrementum 0,1 µm
