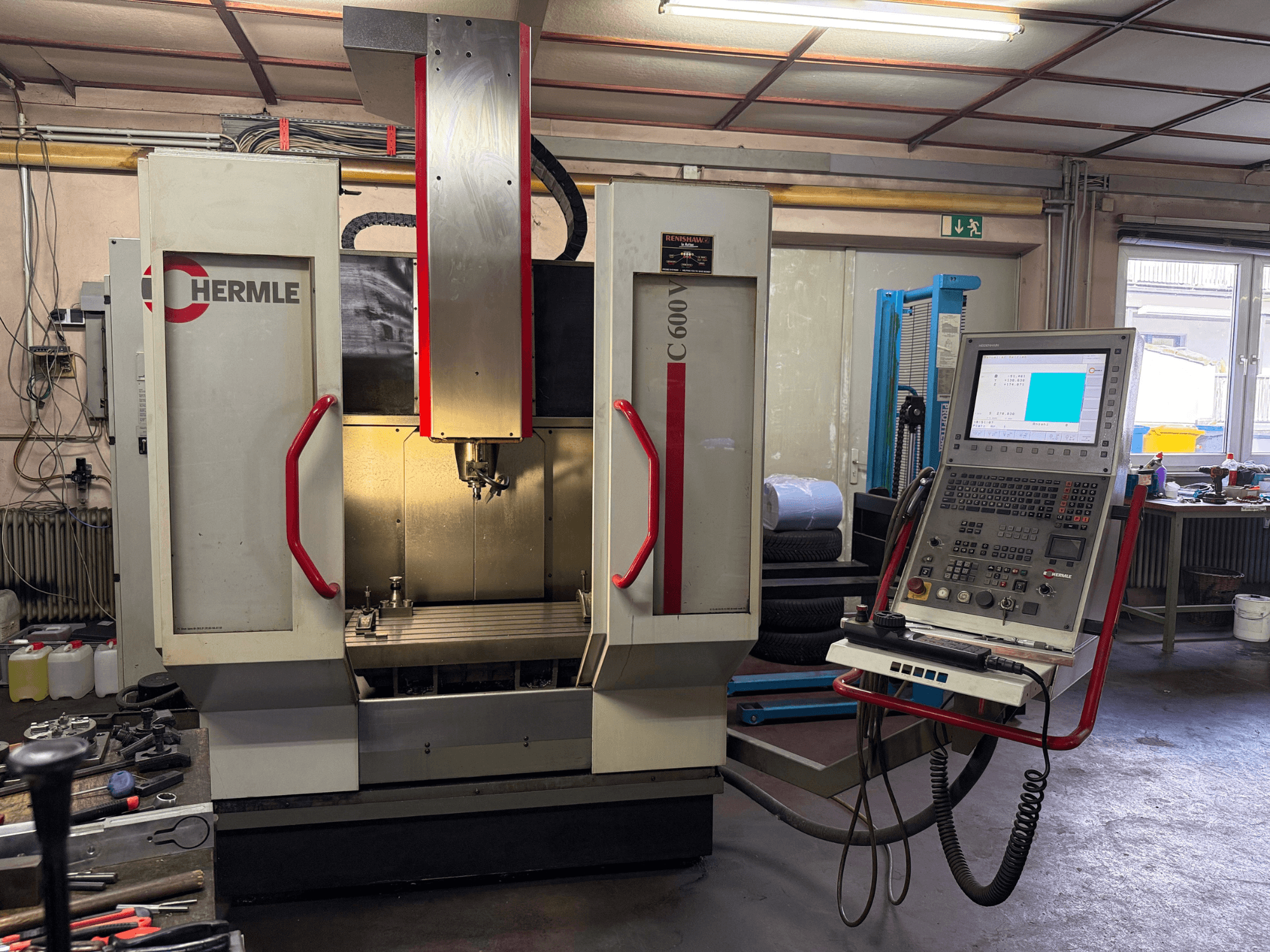

HERMLE - C600VDE-MIL-HER-2001-00005

• Orsó órák: 7,000 h

• Gépkialakítás: Gantry kivitel: módosított portálszerkezet

• CNC-vezérlés: Heidenhain iTNC 530 15" TFT színes képernyővel

  • Rugalmas kontúrprogramozás

  • 6 GB-os alkatrészprogram-memória

  • 0,5 ms blokkfeldolgozási idő

  • Párhuzamos működés grafikával

  • Menetvágás (merev menetvágás; kompenzáló tokmány nélkül)

  • Szerszám élettartam-ellenőrzés

  • Ethernet interfész

• előtolóhajtások

  • előtolóerő: 6 000 N

  • Gyorshajtás: 35 m/perc

  • Gyorsítás: sebesség: 5 m/s²

  • Átmérő/osztás (X/Y/Z): 40 / 20 mm

• Mérőrendszer: Közvetlen skálák, felbontás 0,0001 mm

• Pozíciótűrés (Tp, VDI/DGQ 3441): 0,008 mm (X/Y/Z)

• Főorsó

  • Nyomaték (100% / 40% ED): 87 / 130 Nm

  • Kúp: SK40 (hasonló DIN 2079), DIN 69871 A szerinti szerszámtartókhoz

• Merev rögzítőasztal

  • Asztalfelület: 800 x 465 mm

  • Max: 1.000 kg

  • T-nyílások: 7 nyílás, méret 14 mm H12, távolság 63 mm

  • Vezető horony (4. hátulról): 14 mm H7

• Szerszámváltó

  • Tárolóhelyek: 30

  • Max. szerszámátmérő: 80 mm (125 mm szabad szomszédos pozíciókkal)

  • Max szerszámhossz: 250 mm

  • Max: 120 kg

  • Chip-to-chip (VDI 2852): 5.5 s

• Hűtőfolyadék-rendszer

  • Kihúzható forgácsdoboz és hozzáférhető forgácsszűrő

  • Tartály: 200 l

  • Áramlási sebesség: 3 bar nyomáson 40 L/perc

• Közművek

  • Csatlakoztatott terhelés: 400 V / 50 Hz

  • Teljesítményfogyasztás: 22 / 35 kVA

  • Sűrített levegő: 6 bar

• Egyéb jellemzők

  • Elektromos hőtágulás-kompenzáció

Kiegészítő berendezések

• Elektronikus kézi vezérlőmodul (kézikerék)

• SK40 mérőszonda rendszer

• Kifúvó berendezés

• forgácsöblítő pisztoly
