HELLER - H5000AT-MIL-HEL-2021-00001
További kérdései vannak? Lépjen kapcsolatba velünk!

Alessandro Martini
+49 162 585 84 48
a.martini@gindumac.com
- GINDUMAC
- Termékek
- Szerszámgépek
- ➤ Eladó használt HELLER H5000 | gindumac.com

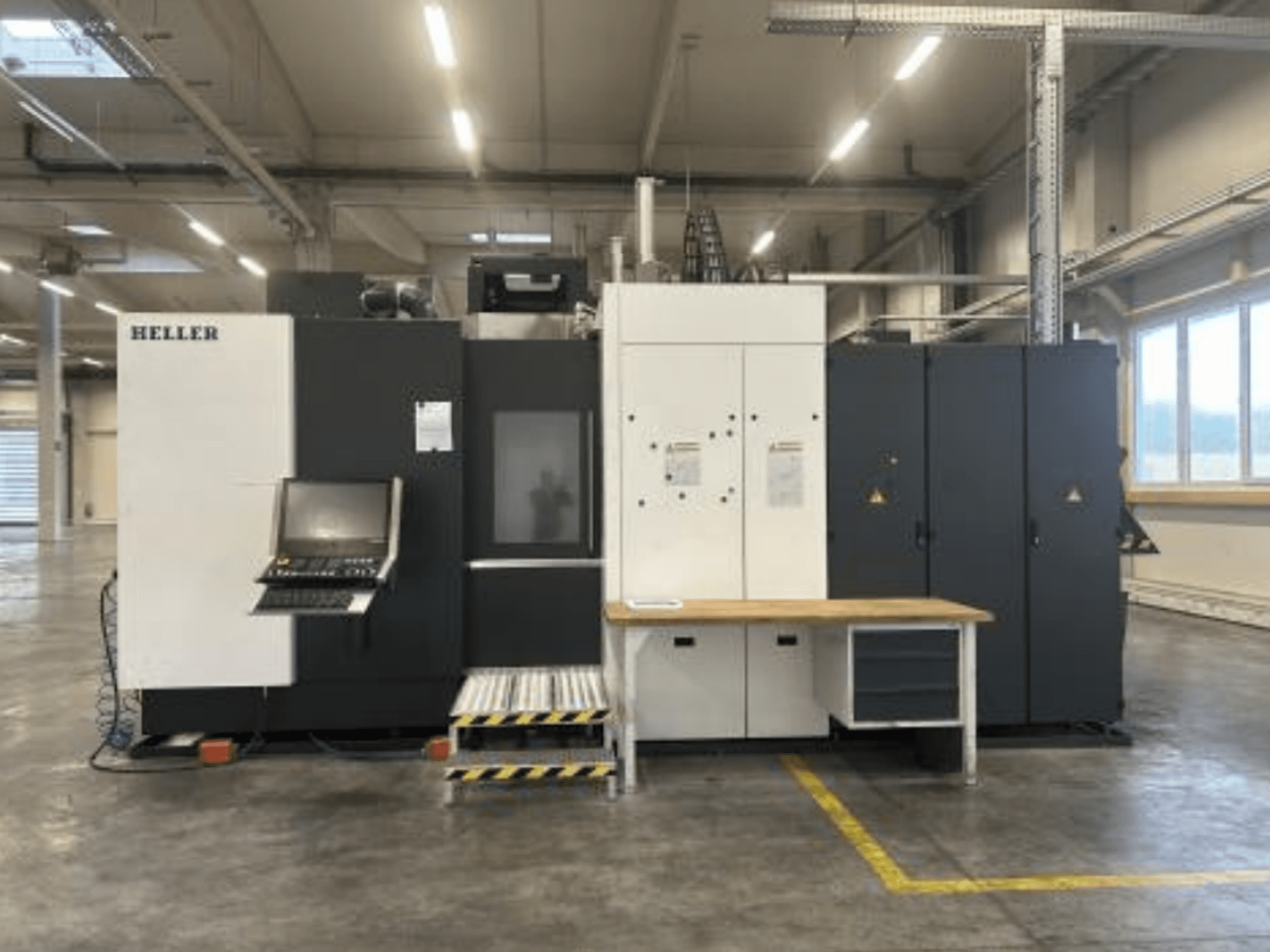

Ez a 4 tengelyes HELLER H5000 vízszintes megmunkáló központ 2021-ben készült. Minden tengelyen 800 mm-es munkatartománnyal és 900 mm-es maximális munkadarab-átmérővel rendelkezik. A gép HSK-A 100 szerszámcsatlakozással és 100 helyes szerszámtárral rendelkezik. Ha kiváló minőségű megmunkálási lehetőségeket keres, vegye fontolóra az általunk eladásra kínált HELLER H5000 gépet. További részletekért vegye fel velünk a kapcsolatot.
Áttekintés
- márka: HELLER
- év: 2021
- MODELL: H5000
- termelési órák: 15000
- alkalmazási típus: marás
- Helyszín: Ausztria
- géptípus: Vízszintes megmunkálóközpont
- vezérlőegység márkája: SIEMENS
Műszaki információk - HELLER H5000
Vezérlőegység
- Vezérlő márka: SIEMENS
- Vezérlő modell: SINUMERIK 840D sl
Mozgás
- Tengelyek száma: 4
- X-tengely útja: 800 mm
- Y-tengely útja: 800 mm
- Z-tengely útja: 800 mm
Műszaki specifikáció
- orsósebesség: 10000 RPM
- Kúpméret: HSK 100
- Szerszámhelyek száma: 100
További információ
- Gépek száma: 2 darab
- Vezérlőegység: Siemens SINUMERIK 840D solution line 24 hüvelykes multitouch fővezérlőpanellel és HELLER kezelőfelülettel
- Munkatartomány (X/Y/Z tengelyek): 800 / 800 / 800 mm
- Hajtáscsomag: POWER csomag (szabványos hajtás az X/Y/Z tengelyeken)
- Gyorsmozgás (X/Y/Z tengelyek): 50 m/perc
- Gyorsulás (X/Y/Z tengelyek): 5 m/s²
- Előtolási erő az X- és Y-tengelyen (ED S3 -40%): 15 000 N
- Előtolási erő a Z-tengelyen (ED S3 -40%): 20 000 N
- Előtolási tengelyek szervomotorjai: inkrementális enkóderek
- Lineáris tengelyek pozicionálási tűrése (Tp): 0,005 mm
- Megmunkáló egység: PC 100 i nagy teljesítményű vágóegység (10 000 fordulat/perc, 45 kW, 360 Nm)
- Szerszámcsap: HSK-A 100 a DIN 69 893 szabvány szerint
- Szerszámtár: 100 hely, lánctípusú (HSK-A 100), Comfort kezelőterminállal a szerszámbeállító állomáson
- Szerszámtörés-ellenőrzés: Fast Drill törésellenőrzés
- Ütközésfigyelés: Kárminimalizáló figyelőrendszer
- NC forgóasztal (B-tengely): 360 000 x 0,001 fokos indexelés, 25 fordulat/perc, 8 ívmásodperces pontosság, 12 000 Nm maximális tangenciális nyomaték, 18 000 Nm maximális dőlési nyomaték
- Síkátalakítás: CYCLE 800
- Munkaanyag-beállító állomás: Kézi forgatás 4 x 90 fok
- Munkadarab-befogó interfész: 5-irányú közeginterfész, 200 bar hidraulikus nyomás, arányos technológia
- Raklapok: 2 speciális raklap az alapgépben (HELLER rajz AP.205705) DIN furatmintával
- Paletta méretei: 630 x 630 mm
- Maximális munkadarab-átmérő: 900 mm
- Maximális munkadarab-magasság: 1 000 mm
- Maximális befogási terhelés (1. paletta): 1 000 kg (egyoldalas) / 1 400 kg (kétoldalas)
- Paletta cserélési idő: 13 s (hidraulikus befogás nélkül) / 13,5 s (hidraulikus befogással)
- Hűtőfolyadék- és forgácsszállító: kaparós szalagszállító nedves megmunkáláshoz
- Hűtőrendszerek: precíziós víz-levegő hűtőegység (kompresszor) az A- és B-tengelyek, az orsó és a vezérlőszekrény közvetlen meghajtásához; hűtőfolyadék-hőmérséklet-szabályozó egység
- Párakivonás: emulzióelszívó rendszer
- Elektromos csatlakozás: 3~ 400 V / 50 Hz, névleges áram 65 A, rövidzárlat-terhelhetőség 9 kA
- Teljes csatlakoztatott teljesítmény: kb. 37 kVA (gép) + kb. 14 kVA (VRF hűtőegység)
- Sűrített levegő tápnyomás: 5–6 bar
- Megengedett környezeti hőmérséklet: 10–45 °C
- Feldolgozott anyag: alumínium (kizárólag)
- Üzemórák: kb. 12 000–15 000 óra (még nem végleges)
- Üzemállapot: jelenleg telepítve/a helyén van és be van kapcsolva
Opcionális gépi felszerelés:
- Speciális rögzítés: többorsós fejek (HELLER 00.882914 MAGNA rajz)
- Szerszámmérés: RENISHAW RMP 60 rádiós tapintó vevővel és HELLER mérési ciklusokkal
- Hűtőfolyadék-szűrőegység: KNOLL VRF 250 vákuumos forgószűrő 50 bar-os belső nagynyomású hűtőfolyadék-ellátással (IKZ), munkaterület-öblítéssel, 1 200 l tartálykapacitással
*A megjelenített adatok és a tényleges adatok között eltérések lehetnek, ezt az értékesítési képviselőnek kell megerősítenie.
** Az alapértelmezett szállítási terjedelem kizárólag az alapgépet foglalja magában. A tartozékok és a perifériás berendezések csak a vásárlási folyamat során, kötelező erejű megállapodások útján kerülnek kifejezetten megerősítésre.
