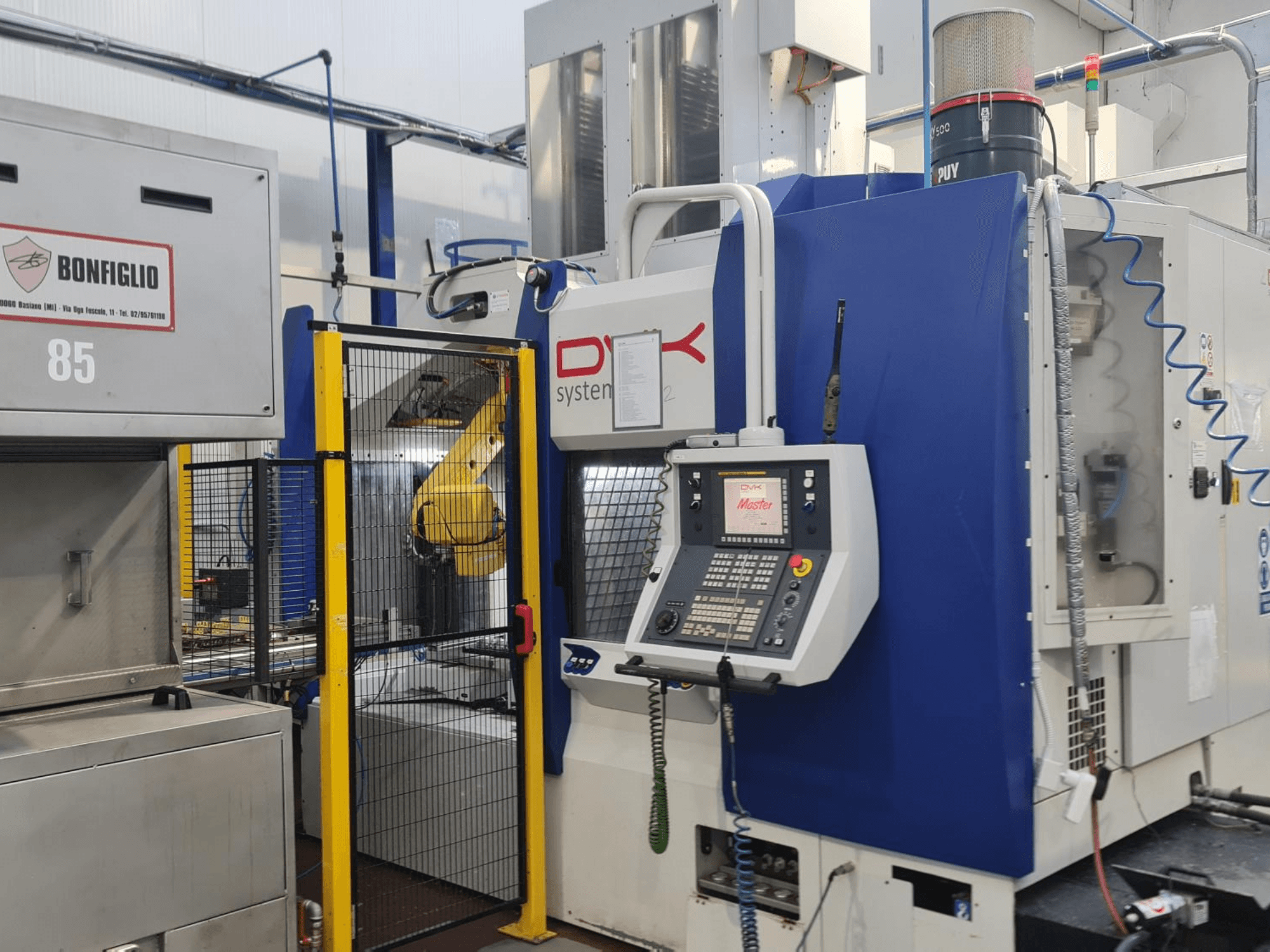

DVK - System Master IT-MIL-OTH-2020-00001

• CNC-vezérlés: FANUC CNC 10,4 hüvelykes színes kezelőpanellel, PLC-vel, Ethernet-csatlakozással, dedikált gépszoftverrel

• CE tanúsítvánnyal rendelkezik

• Munkaterület:

  • Kétirányú befogó satutengelyek: A-tengely 360°-os folyamatos, B-tengely 360°-os folyamatos

• Orsó:

  • Típus: OMLAT elektromotoros orsó

  • Nyomaték: 80 Nm

  • Szerszámcsatlakozó: HSK-A63

• Szerszámtár/ATC:

  • Automatikus szerszámcserélő

  • Maximális szerszámátmérő: 70 mm (150 mm, ha a szomszédos rekeszek üresek)

  • Véletlenszerű szerszámválasztás

• Rögzítőrendszer:

  • Önközpontosító, kétirányú hidraulikus befogó

  • Szorítóállkapocs lökethossza: 50 mm

  • Szorítóerő: 5 000–30 000 N

• Hűtés, kenés és szolgáltatások:

  • Folyadékhűtéses orsó

  • Központi automatikus zsírkenés

  • Pneumatikus rendszer

  • Hidraulikus rendszer

  • Levegő-víz hőcserélő

  • Gépnyomás-szabályozó rendszer

• A gép adatai:

  • Beépített teljesítmény: 55 kW

  • Tápfeszültség: 400 V / 50 Hz

Kiegészítő berendezések

• Robotizálás:

  • FANUC M20iA/20M antropomorf robot, 6 tengely, 20 kg teherbírás

  • Schunk PGN125 kétpofás fogó

• Raklaprendszer:

  • Két függőleges raklapmagazin

  • Raklapméret: 480 × 300 mm

  • 54 raklaphely magazinonként (alapfelszereltség)

• Forgács/hűtőfolyadék és elszívás:

  • Belső hűtőfolyadék-ellátás az orsón keresztül

  • 60 µm-es patronos szűrő

  • MAHLE öntisztító 60 µm-es szűrő

  • Esőzuhany-típusú munkaterület-mosó rendszer

  • Forgóláncos forgácsszállító és rotofilter

  • Hűtőfolyadék-hűtő

  • Olajköd-elszívó rendszer

• Mérés, felügyelet és pontosság:

  • Marposs 3D rádiós érzékelő

  • Lézeres szerszámbeállító

  • Hőkompenzáció az X, Y és Z tengelyeken

  • Optikai mérőskálák az X, Y és Z tengelyeken

  • Szerszámélettartam-figyelés

  • Kibővített munkakoordinátarendszer (48 további eltolás)

  • Mesterséges látórendszer 2 kamerával

• Rögzítésfejlesztés:

  • Nyomásvezérelt hidraulikus befogás

• A csomagban szereplő kiegészítő berendezések:

  • Bonfiglio MROTOS 8555 4 E LRSA ipari alkatrészmosó, beépített robottal

  • Automator ADP5090 pontszerű jelölőrendszer AC500 vezérlővel, robotba integrálva:

    • Jelölési terület: 50 × 90 mm

    • Pneumatikus jelölőfej

    • Csatlakozási lehetőségek: Ethernet / USB / RS232 / RS485

    • Érintőképernyős AC500 vezérlő

    • Jelölési sebesség: akár 10 karakter/másodperc
