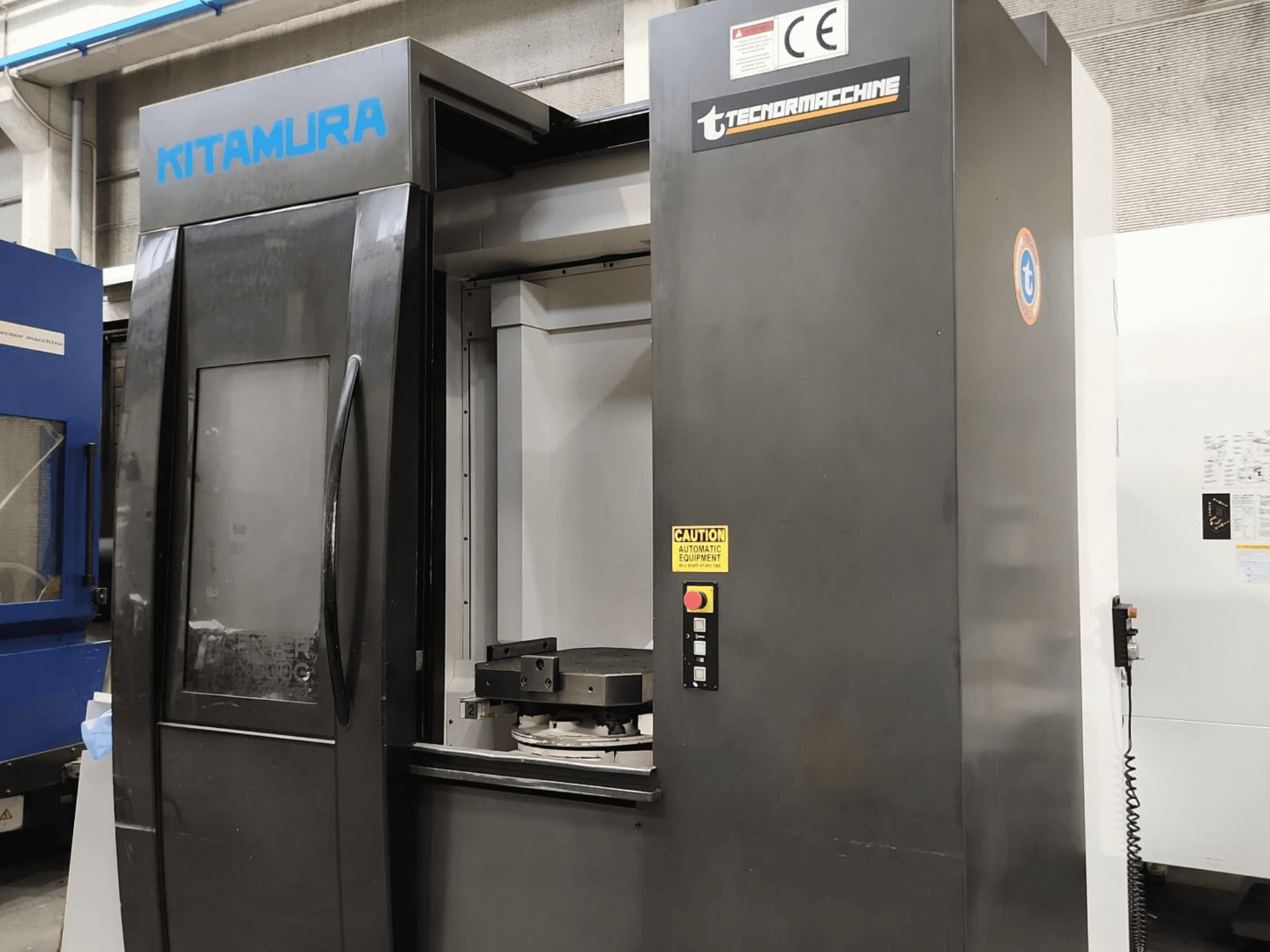

Kitamura - Mycenter HX500iGIT-MIL-KIT-2015-00001

• CNC-vezérlő: Arumatik-Mi

• Paletta mérete: 500 x 500 mm (19,7" x 19,7")

• Paletták száma: 2

• Paletta cserélési idő: 8,8 s

• Max. munkadarab átmérő: Ø 800 mm (Ø 31,5")

• Max. munkadarab magasság: 1 100 mm (43,3")

• B-tengely mozgástartománya: 0–360° (teljes 4. tengely, DD motorral hajtva)

• B-tengely gyorselőtolása: 43 200 fok/perc (120 fordulat/perc)

• Az asztal felülete és az orsó középpontja közötti távolság: 50–850 mm (2,0"–33,5")

• Az asztal közepe és az orsó vége közötti távolság: 140–1 070 mm (5,5"–42,1")

• Hajtásmód: Fogaskerék-hajtás, 4 fokozatú

• Max. orsó nyomaték: 266,4 N·m (196,5 ft-lbs)

• Orsómotor: 22 kW (30 HP AC / 15 perc) / 15 kW (20 HP AC / folyamatos)

• Gyors előtolás (X/Y/Z): 60 m/min (2 362 ipm)

• Vágási előtolás (X/Y/Z): 60 m/min (2 362 ipm)

• Szerszámtároló kapacitás: 50 szerszám (fix tartály, véletlenszerű kétirányú)

• Szerszámtartó típus: CT(BT) 40 / HSK-A63 opcionális

• Max. szerszámátmérő: Ø 95 mm (3,7") / Ø 170 mm (6,7") a szomszédos tartó üres állapotában

• Max. szerszámhossz: 600 mm (23,6")

• Szerszám-szerszám cserélési idő: 1,3 s

• Forgácsról forgácsra váltási idő: minimum 3,8 s

• Lineáris mérőskálák: Finom felbontású optikai visszacsatolás az X/Y/Z tengelyeken

• Forgó skála: Közvetlen, nagy felbontású (0,02 másodperc) forgó enkóder visszacsatolás a B-tengelyen

• Hőelmozdulás-szabályozás: Intelligens, fejlett vezérlőrendszer

• Hűtőfolyadék-tartály térfogata: 700 liter

• Teljesítményigény: 55 kVA, 200 V AC, háromfázisú

• Levegőigény: 0,5 MPa, 410 l/perc (90 psi, 14 cfm)

Kiegészítő felszerelés

• Orsón átmenő hűtőfolyadék: 20 bar nyomású belső hűtőfolyadék-rendszer (RCM 20 bar)

• Forgácsszállító: kaparó / kétszintes típus

• Munkaterületi szerszámérzékelő: Renishaw szerszámjelenlét-érzékelő/lézer a munkaterületen belül
