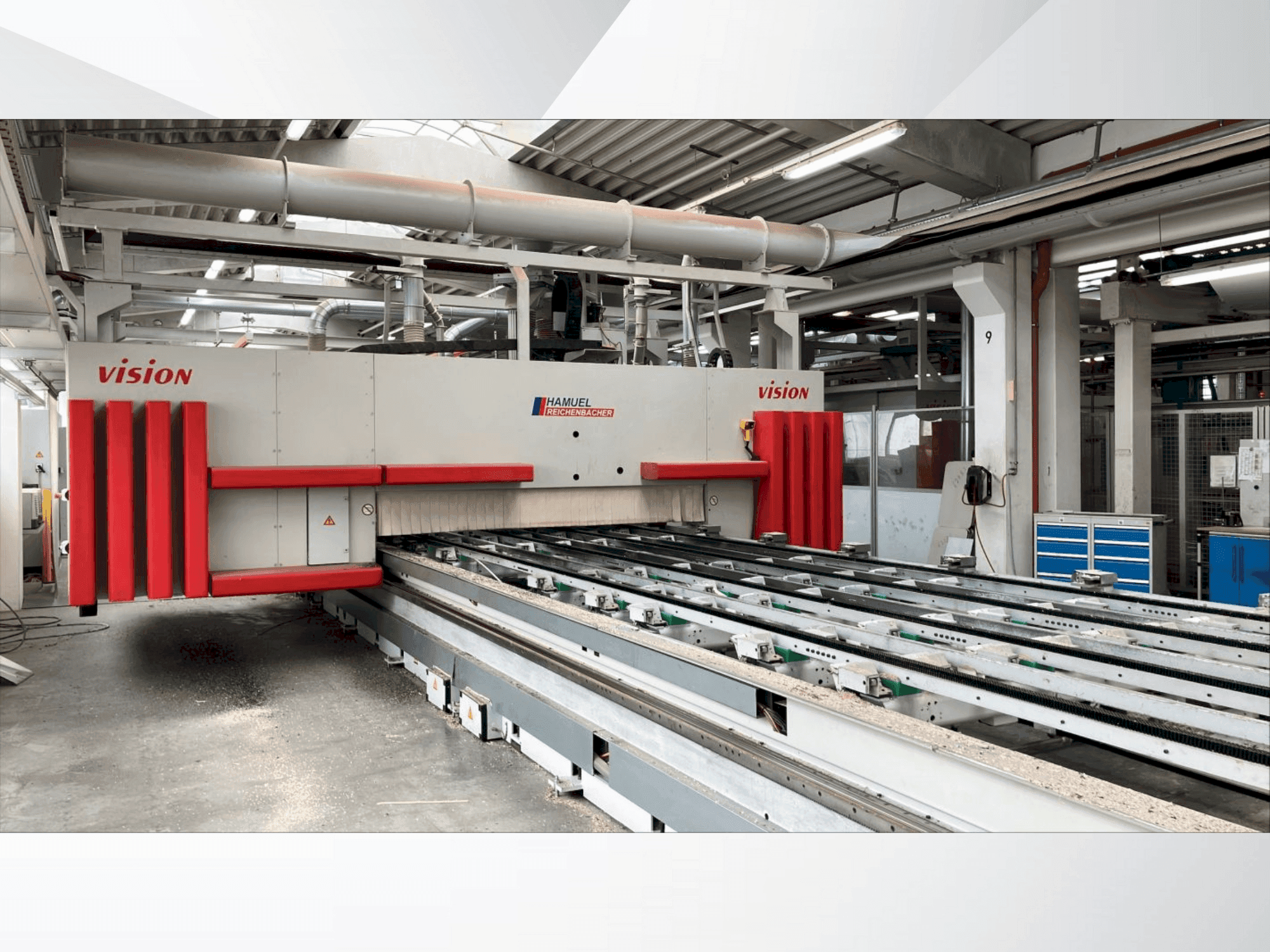

Hamuel Reichenbacher - VISION III-TT-LDE-CNC-HAM-2017-00001

Kiegészítő felszerelés

• Automatikusan állítható támasztóasztal vákuumcsapokkal
• A rögzített gépágyba beépített vákuumszívó lemezek
• Lehetővé teszi az alkatrészek rugalmas és biztonságos elhelyezését

A gép előnyei

Minőségi gépi előnyök

• U2 - u10 tengelyek: hordozó mozgás
• A gép maximális sebessége 60 m/perc az x és y tengelyen, 20 m/perc a z tengelyen, akár 90°/s a b és c tengelyen, és fokozatmentesen programozható előtolást kínál az x/y síkban bármilyen útvonal mentén.
• Vákuumcsapok: 72 db, Ø100 mm
• Lökethossz: 100 mm
• Hatékony löket: 25 mm (alapszíj felett)
• A vákuumtartó rendszer 9 db elektromos motorral hajtott tartót tartalmaz, mindegyik ±1000 mm-es hatótávolsággal, minimális távolsággal 300 mm (általában ~1000 mm) és 8 db 1-2-2-2-2-1 mintában elhelyezett vákuumos tapadókoronggal (Ø100 mm) van felszerelve. Villanymotorokkal.

A gép műszaki előnyei

• Vezérlőpanel: 17" tft lapos képernyő
• Operációs rendszer: windows 7
• Kijelző számítógép: pcu 50. 5
• Felhasználói felület: hmi operation
• X1/x2 tengelyek: kb. 8540 mm – hosszirányú portálmozgás
• Y1 tengely: kb. 2500 mm – keresztirányú egységmozgás
• Z1 tengely: kb. 480 mm – függőleges egységmozgás
• B1 tengely: ±180° – forgó mozgás
• C1 tengely: 360° – forgó mozgás
• X3 tengely: padló alatti fúróegység mozgása

Extra információ

A gép még áram alatt van
