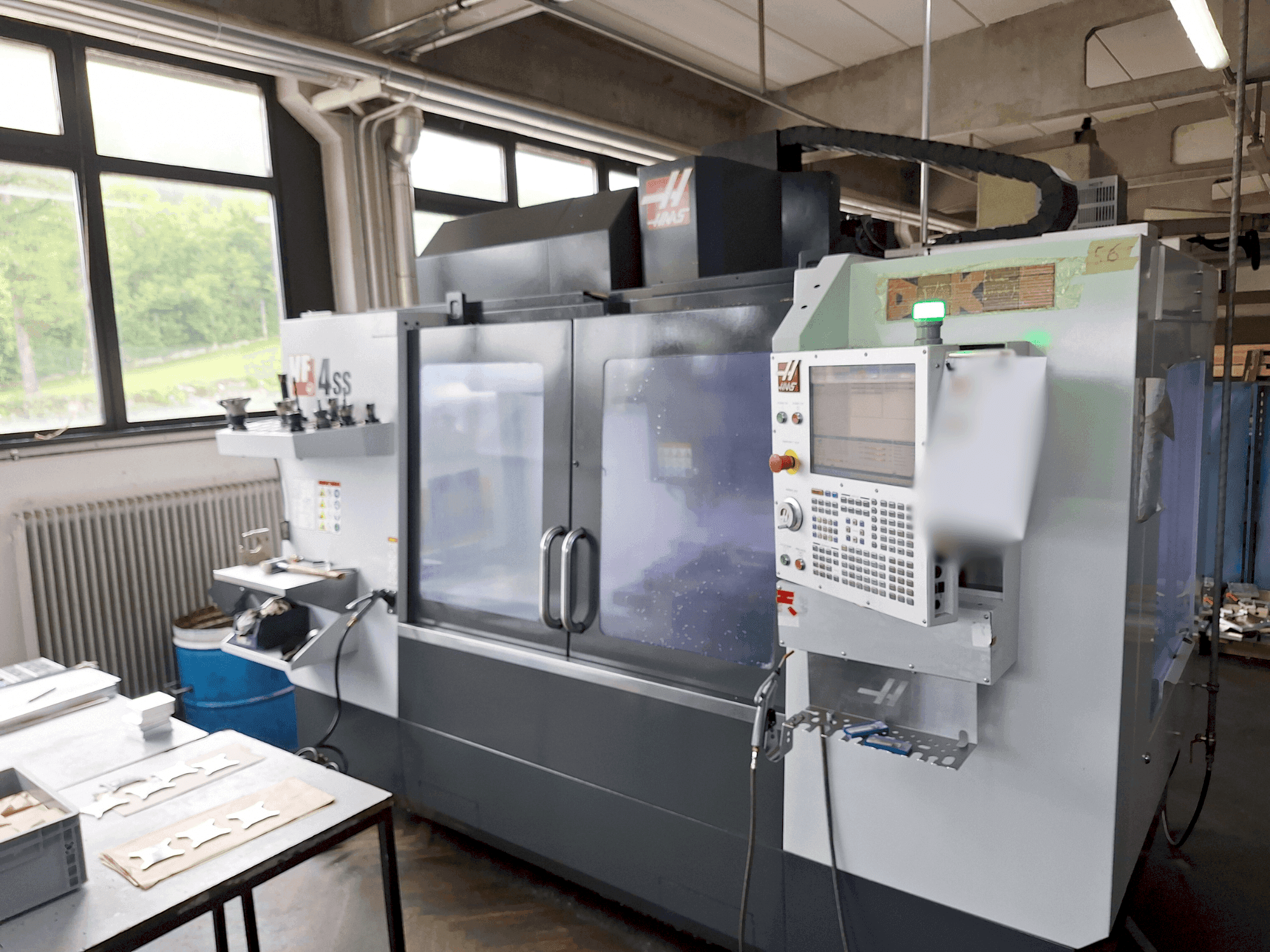

HAAS - VF-4SSSI-MIL-HAA-2019-00003

Általános adatok

• A gép súlya: 6260 KG

Fő meghajtó

• Orsó sebességtartomány: 12000 1/MIN
• Orsó motor teljesítménye: 22.4 kw
• Szerszám kúpos: CT40, BT40, HSK-A63
• A tengely száma: 3

Mozgás

• X-tengely Mozgás: 1270 mm
• X-tengely Feed Force: 13723
• X-tengely Gyors mozgás: 35.6 m/min
• Y-tengely Mozgás: 508 mm
• Y-tengely Feed Force: 13723 n
• Y-tengely Gyors mozgás: 35.6 m/min
• Z-tengely Mozgás: 635 mm
• Z-tengely Feed Force: 17459 n
• Z-tengely Gyors mozgás: 35.6 m/min

asztal

• Külső hossza: 1321 mm
• Külső szélesség: 495 mm
• TSlots mérete: Width: 15.90 mm to 16.00 mm. Center distance: 80 mm
• A függőleges orsó és a táblázat közötti minimális távolság: 107 mm
• Maximális távolság a függőleges orsó és a táblázat között: 742 mm
• Táblázat terhelés: 794 kg

Eszközök

• Rögzített tárolóhelyek: 30 + 1
• Maximális súly: 5.4 kg
• Max szerszámátmérő: 127 mm
• Max szerszámhossz: 330 mm
