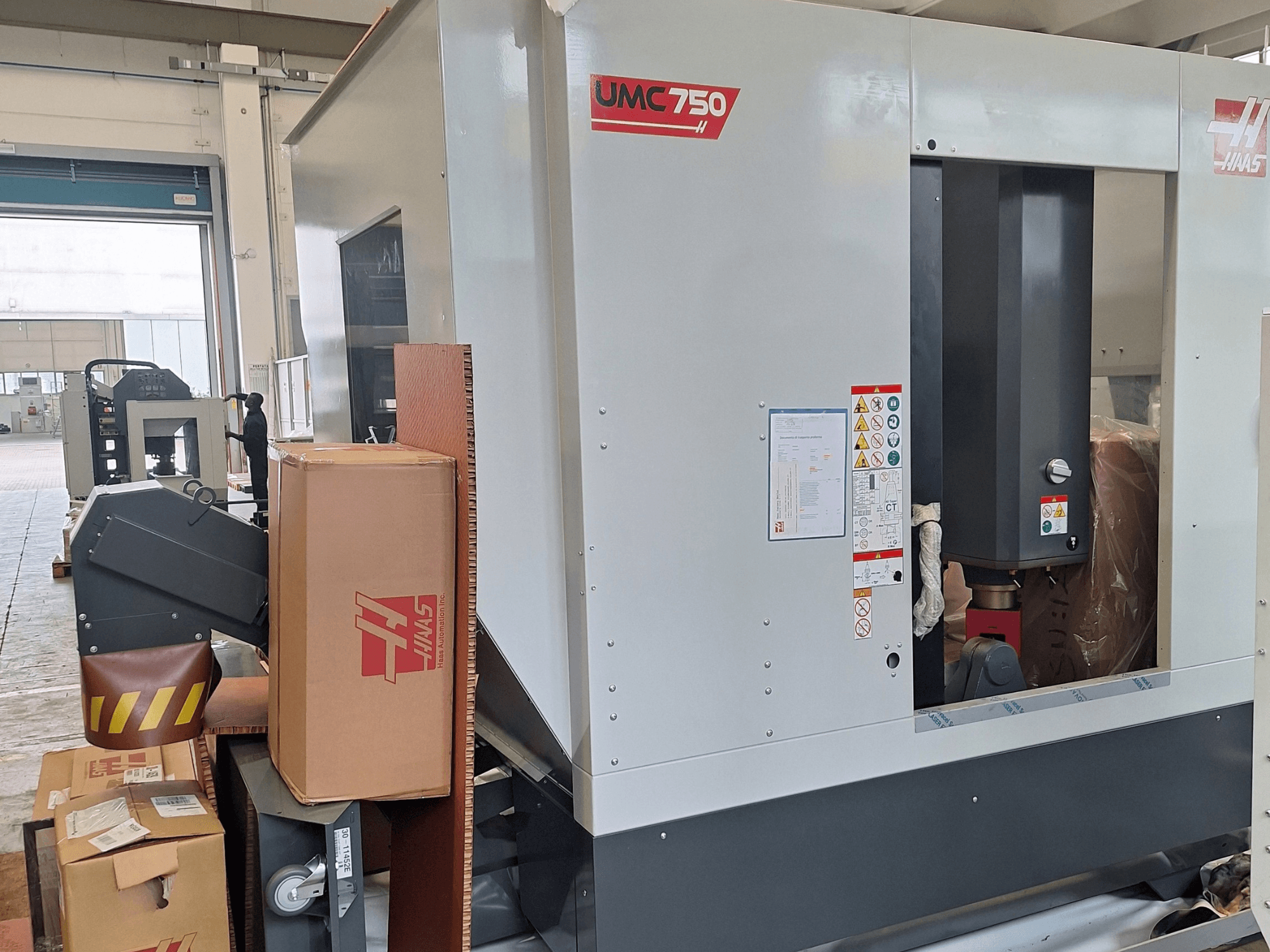

HAAS - UMC-750IT-MIL-HAA-2025-00001

Munkaidő: 0

Bemutatótermi gép

Az orsó vége és a tányér közötti távolság (~ max.): 24,0 hüvelyk / 610 mm

A főorsó vége és a tányér közötti távolság (~ min.): 4,0 in / 102 mm

Orsó maximális nyomatéka: 90,0 ft-lbf @ 2000 rpm / 122,0 Nm @ 2000 rpm

Orsó meghajtórendszer: soros közvetlen meghajtás

Orsó kúpos csatlakozás: CT40 | BT40 | HSK-A63

Orsócsapágy kenése: levegő / olajbefecskendezés

Orsóhűtés: folyadékhűtés

B tengely (dőlés) mozgástartománya: +120° – -35°

B tengely maximális sebessége: 170 °/sec

B tengely folyamatos nyomatéka: 2240 ft-lbf / 3037 Nm

B tengely féknyomatéka: 2000 ft-lbf / 2712 Nm

C tengely (forgás) mozgástartománya: 360°

C tengely maximális sebessége: 179 °/sec

C tengely folyamatos nyomatéka: 1854 ft-lbf / 2514 Nm

C tengely féknyomatéka: 900 ft-lbf / 1220 Nm

Maximális munkadarab-forgási sugár: 27,0 in / 686 mm

Tányér átmérője: 19,70 in / 500 mm

Maximális súly a tárcsán: 660 lb / 300,0 kg

Maximális súly a tárcsán raklapos rendszerrel: 200 lb / 90,7 kg

T-horony szélessége: 0,626 in – 0,630 in / 15,90 mm – 16,00 mm

Szabványos T-hornyok száma: 7

T-horony közti távolság: 2,48 in / 63 mm

Maximális vágási előtolási sebesség: 833 ipm / 21,2 m/min

Gyors előtolási sebesség (X, Y, Z): 1200 ipm / 30,5 m/min

Maximális tolóerő X / Y: 3300 lbf / 14680 N

Maximális tolóerő Z irányban: 4050 lbf / 18015 N

Szerszámcserélő típusa: Oldalsó szerszámcserélő (SMTC)

Szerszámkapacitás: 30+1

Maximális szerszámátmérő (teljes): 2,5 in / 64 mm

Maximális szerszámátmérő (szomszédos, üres): 5,0 in / 127 mm

Maximális szerszámhossz: 12,00 in / 305 mm

Szerszámváltási idő (átlag): 1,80 s

Forgácsról forgácsra átállási idő (átlag): 2,40 s

Hűtőfolyadék-kapacitás: 55 gal / 208 L

Szükséges levegőmennyiség: 4 scfm @ 100 psi / 113,0 L/min @ 6,9 bar

Minimális levegőnyomás: 80 psi / 5,5 bar

Elektromos bemeneti váltakozó feszültség (háromfázisú): 220 VAC (70 A) / 440 VAC (35 A)

Szállítási tömeg (standard): 14 250 lb / 6463,8 kg
