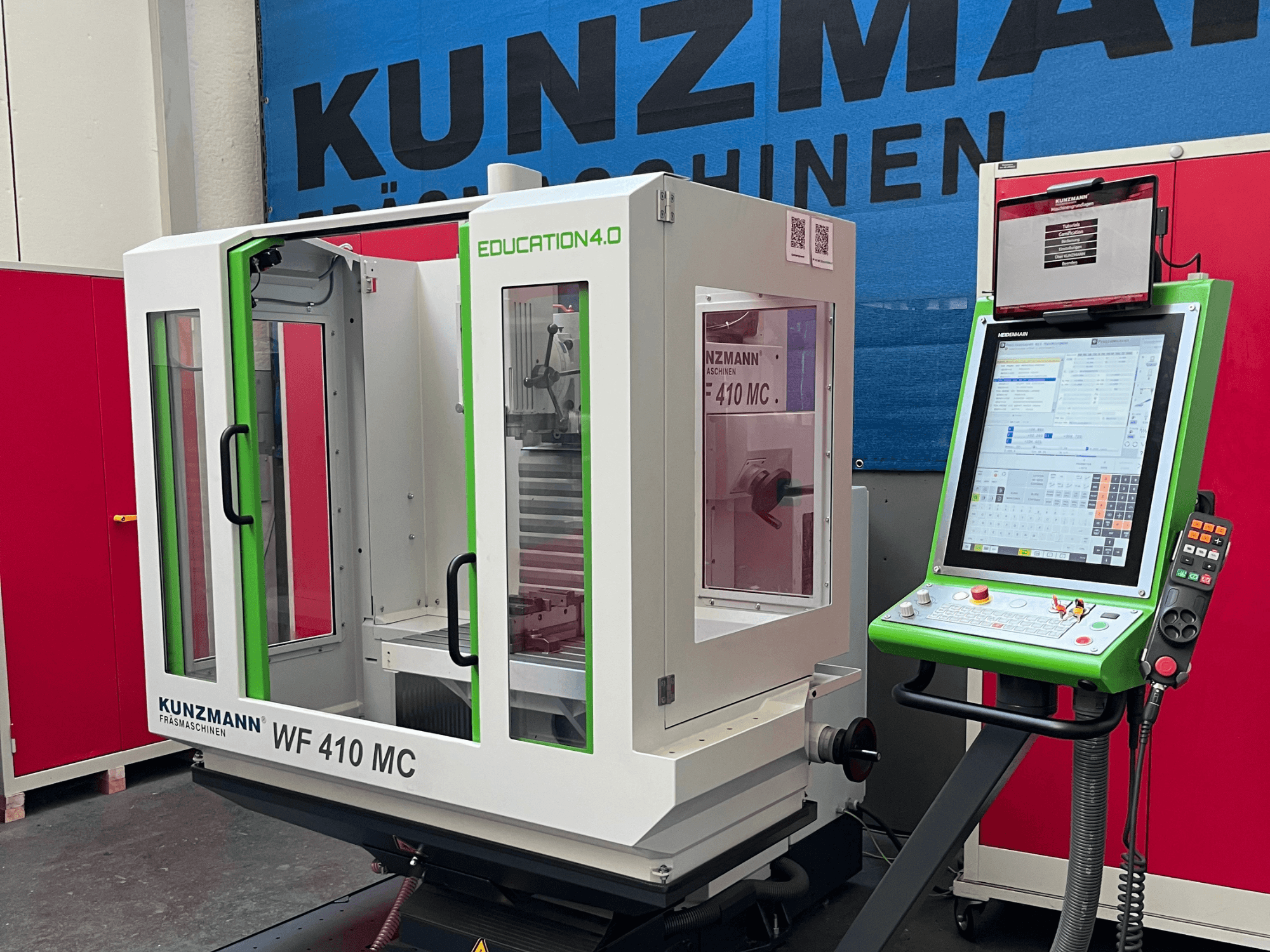

KUNZMANN - WF 410 MCDE-MIL-KUN-2023-00001

- Bemutató gép

- A gép üzemideje: 910 óra

- Orsó teljesítmény S1-100% ED: 6,8 kW

- Orsó teljesítmény S6-25% ED: 13,0 kW

- Orsófordulatszám (kézi üzemmód): fokozatmentesen állítható 1 – max. 4 500 fordulat/perc

- Orsófordulatszám (automatikus üzemmód): fokozatmentesen állítható 1 – max. 5 000 fordulat/perc

- Előtolási hajtások: tengelyenként elektronikus vezérlésű, fokozatmentesen szabályozható szervohajtás

- Gyorsmozgás / Előtolási sebesség X-, Y-, Z-tengely: fokozatmentesen állítható, max. 5 / 5 / 5 m/min

- Üzemi feszültség: 400 V - Hálózati frekvencia: 50 Hz - Fázisok száma: 3

- Névleges áram: 24 A - Főbiztosíték: 32 A

- Rövidzárlat-megszakítási képesség: 10 kA

- Teljesítményfelvétel / csatlakozási teljesítmény: kb. 17 kVA

- Vezérlőfeszültség: 24 V

- Telepítési tömeg (alapgép): kb. 1 800 kg (folyadékokkal együtt, opciók és szerszámok nélkül)

- Max. szállítási tömeg: 2 030 kg

- Gépszerkezet: FEM-optimalizált öntvényszerkezet keresztcsúszkás kialakításban

- Vezetőpályák: edzett és köszörült lapos vezetőpályák az X, Y, Z tengelyeken, fém burkolatokkal

- Hajtásrendszer: Golyósorsók minden tengelyen

- Orsócsapágy-csatlakozás: SK 40 DIN ISO 7388-1 AD típus, rögzítőcsappal DIN ISO 7388-3 AD típus (SKU: 10-113300)

- Függőleges marófej: +/- 90°-os elforgatási tartomány, kézzel kihúzható marószár forgókapuval, 70 mm-es lökethossz, rögzíthető, fordulatszám-függő léghűtés, marószerszám-védőburkolat

- Szerszámbefogás: Automatikus mechanikus szerszámbefogás, befogási erő 10 000 N, hidraulikus kioldás

- Mérőrendszer: Távolságkódolt lineáris mérőrendszerek, közvetlen, inkrementális, felbontás 0,001 mm

- Túlterhelés-védelem: Túlterhelés-érzékelés a hajtás- és vezérlőtechnika segítségével

- Biztonsági kézkerékek: Mind a 3 tengelyen - Biztonsági burkolat: A forgácstálcára szerelt, a tengellyel együtt függőlegesen mozgó fröccsenés- és forgácsvédő kabin, végálláskapcsolóval rögzítve, 2 tolóajtó elöl, 1 szárnyas ajtó jobbra, ablakok minden oldalon

- Vezérlőpanel: Az alapra szerelt hosszú, forgatható karra szerelve, elforgatható

- Kenés: Automatikus központi kenés kezdeti kenőanyag-töltéssel és elöl elhelyezett külön olajgyűjtő tartállyal

- Hűtőfolyadék-rendszer: Önálló tartály, 66 l űrtartalommal (cikkszám: 10-450111-03)

- Géplámpa: LED-es, hajlítható karos lámpa

- Szintező elemek: 1 készlet = 4 darab

- Rögzített szögletes asztal: Rögzítőfelület 650 x 375 mm, 5 db H7-es T-horony (63 mm-es osztás), max. terhelhetőség 250 kg (cikkszám: 10-470050-02)

- Vezérlőegység: HEIDENHAIN TNC 620 FS funkcionális biztonsággal

- Kijelző: 19" függőleges érintőképernyő

- Tárolókapacitás: összesen 30 GB, 7,7 GB programmemória (Compact Flash CFR)

- Blokkfeldolgozási idő: 1,5 ms - Adatinterfészek: USB, Fast Ethernet 1000 Base-T

- Elektronikus kézkerék: HEIDENHAIN HR 510 FS beépített tengelygombokkal, előtolással és vészleállítással (cikkszám: 10-112862-01)

- Automatikus gépleállítási funkció: automatikus kikapcsolás leállás után vagy a program végén (cikkszám: 10-113785)

- Érintőérzékelő-előkészítő készlet: TS 460 érintőérzékelőhöz és TT 460 szerszámbeállítóhoz, SE 660 vevőegységgel együtt (cikkszám: 10-113028)

- Hibrid tanulási csomag: Surface Pro táblagép ~13" érintőképernyővel, dokkolóállomással, WLAN útválasztóval, lopásgátló eszközzel, állítható táblagép-tartóval (7"-13") mágneses rögzítéssel, interaktív oktató szoftverrel és játékosító modulokkal (SKU: 10-119102)

- Vezérlőszoftver: NC szoftver 817601 18 SP4 Hotfix3 FS verzió
