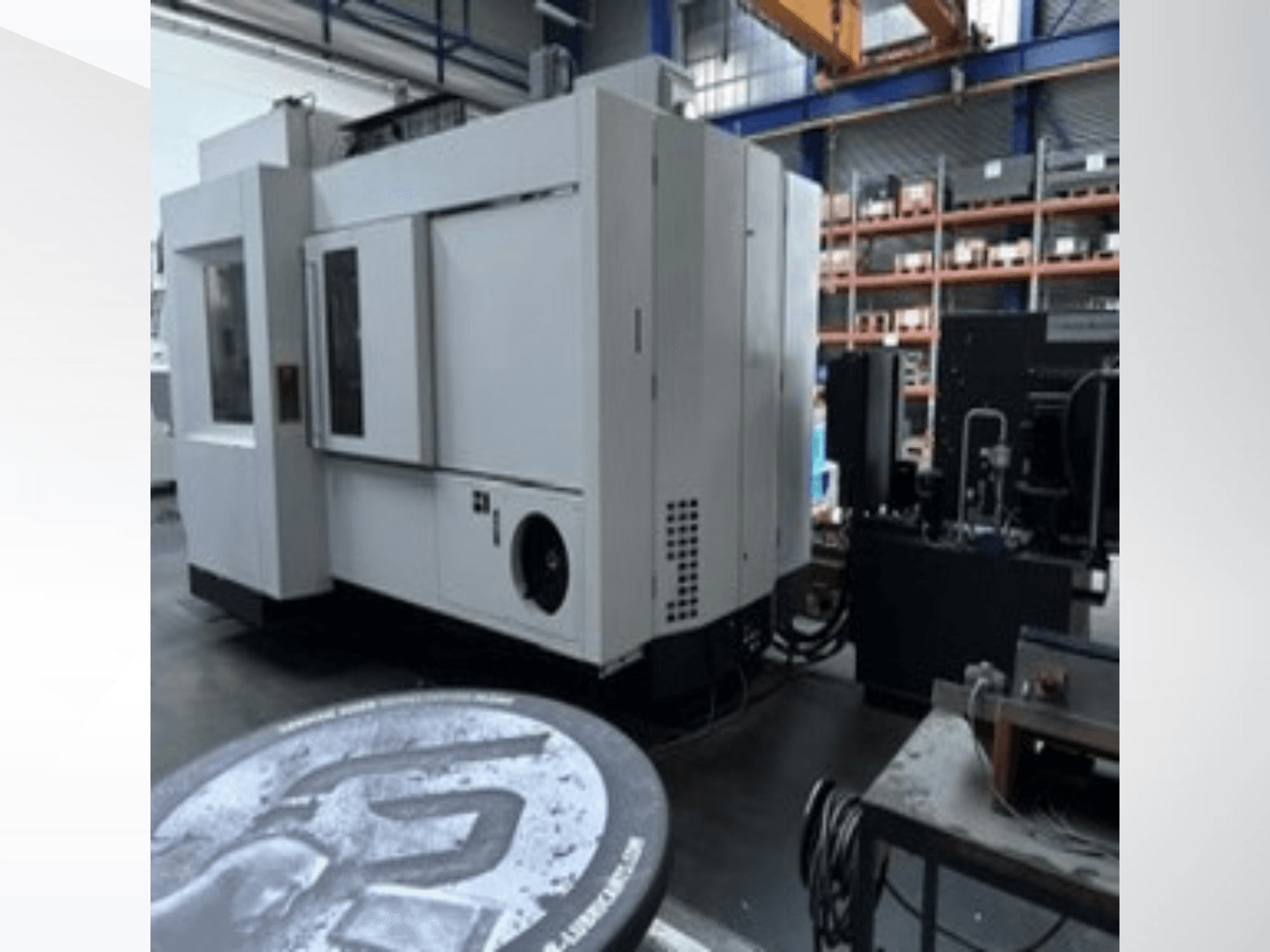

MIKRON - HPM 1350 UDE-MIL-MIK-2019-00002

- Vezérlőegység: Heidenhain iTNC 530 HSCI FS (MC 6541, HDR-rel és Core i7-3 1,7 GHz-es kétmagos processzorral, 15,1 hüvelykes színes TFT-kijelzővel)

- X-tengely mozgástartománya: 1350 mm

- Y-tengely mozgástartománya: 1150 mm

- Z-tengely mozgástartománya (vízszintes orsó): 895 mm

- Z-tengely mozgástartománya (függőleges orsó): 700 mm

- A motoros orsó túlnyúlása a Z-tengelyhez képest: 700 mm

- A forgótengely mozgástartománya: +16° és -120° között (összesen 136°)

- C forgótengely mozgástartománya: n × 360°

- Egyidejűleg mozgó tengelyek: 5 / 5 egyidejűleg

- Forgóasztal átmérője: Ø 1100 mm (2 oldalon 1000 mm-re lapítva)

- Asztal központosítása: Ø 50 H6

- T-hornyok: 9 horony, 100 mm-es távolság, 18 H12 szélesség

- Max. asztalterhelés (központosítva): 1600 kg

- Asztal szorítónyomaték: 8000 Nm

- Asztal hajtónyomatéka (100% ED / max.): 1130 Nm / 2300 Nm

- Maximális asztalsebesség: 40 fordulat/perc

- Gyorselőtolás / előtolási sebesség (X, Y): 15 / 32 m/min

- Gyorselőtolás / előtolási sebesség (Z): 15 / 32 m/min

- Forgási sebesség / gyorselőtolás (A-tengely): 11 / 20 fordulat/perc (4000 / 7200 °/perc)

- Maximális előtolási erő: 10 kN

- Gyorsulás: 4 m/s²

- Orsófordulatszám: 0–15 000 fordulat/perc

- Orsó kúpos csatlakozás: HSK-A63 (DIN 69893-1)

- Orsó teljesítmény (S6 40% ED): 38 kW

- Orsó nyomaték (S6 40% ED): 193 Nm

- Szerszámtár kapacitása: 46 pozíció (HSK-A63)

- Maximális szerszámátmérő: 80 mm (teljes terhelés mellett) / 130 mm (részleges terhelés mellett)

- Maximális szerszámhossz: 300 mm

- Maximális szerszámtömeg: 8 kg

- Maximális szerszámtár terhelés: 200 kg

- Chip-to-Chip idő: kb. 11 s

- Hűtőfolyadék- és forgácskezelés: forgácsszállító belső hűtőfolyadék-ellátással (IKZ 18–80 bar, frekvenciaszabályozott), 30 µm-es sávszűrő egység, kézmosó állomás

- Külső hűtőfolyadék-ellátás: 7 bar, 28 l/min

- Levegőfúvás az orsón keresztül: Igen (akár 10 bar)

- Mérő- és kalibrálórendszerek: Renishaw OMP60 HSK-A63 3D infravörös tapintó, Renishaw NC4 kétrészes lézeres szerszámmérő rendszer, KinematicsOpt

- Intelligens gépfunkciók: APS (Advanced Process System), ITC (Intelligent Thermal Control), DNC távoli hálózati hozzáférés, rConnect Live távoli segítségnyújtás

- Üzemórák:

* Vezérlés bekapcsolva (Steuerung ein): 46 889 óra 58 perc 07 másodperc

* Gép bekapcsolva (Maschine ein): 42 786 óra 48 perc 49 másodperc

* Programfutás (Programmlauf): 9 929 óra 46 perc 01 másodperc

* Hajtások bekapcsolva (Antriebe Ein): 34 546 óra 44 perc 31 másodperc

* Orsó bekapcsolva (Spindel Ein): 5 660 óra 25 perc 27 másodperc

- Karbantartási/javítási napló legfontosabb adatai:

* Az orsót 2021.11.10-én cserélték ki (GF orsó a 2/782-es modellhez), az új szerelvényt 2021.11.29-én szerelték be

* A merevlemez cseréje: 2022.12.23.

* A meghajtóegységet 2023. május 24-én cserélték ki

* A forgóátvezető (Drehdurchführung) cseréje: 2023.09.07.

* Az A-tengely beállítása és az orsó beállítása: 2026. február 21.

- Üzemi feszültség: 3x 400 V (+6%/-10%), 50 Hz

- Csatlakoztatott terhelés: 67 kVA / 61 kW (IKZ-vel)

- Biztosíték: 125 A

- Sűrített levegő-ellátás: 6 + 0,5 bar, kb. 300 l/min
