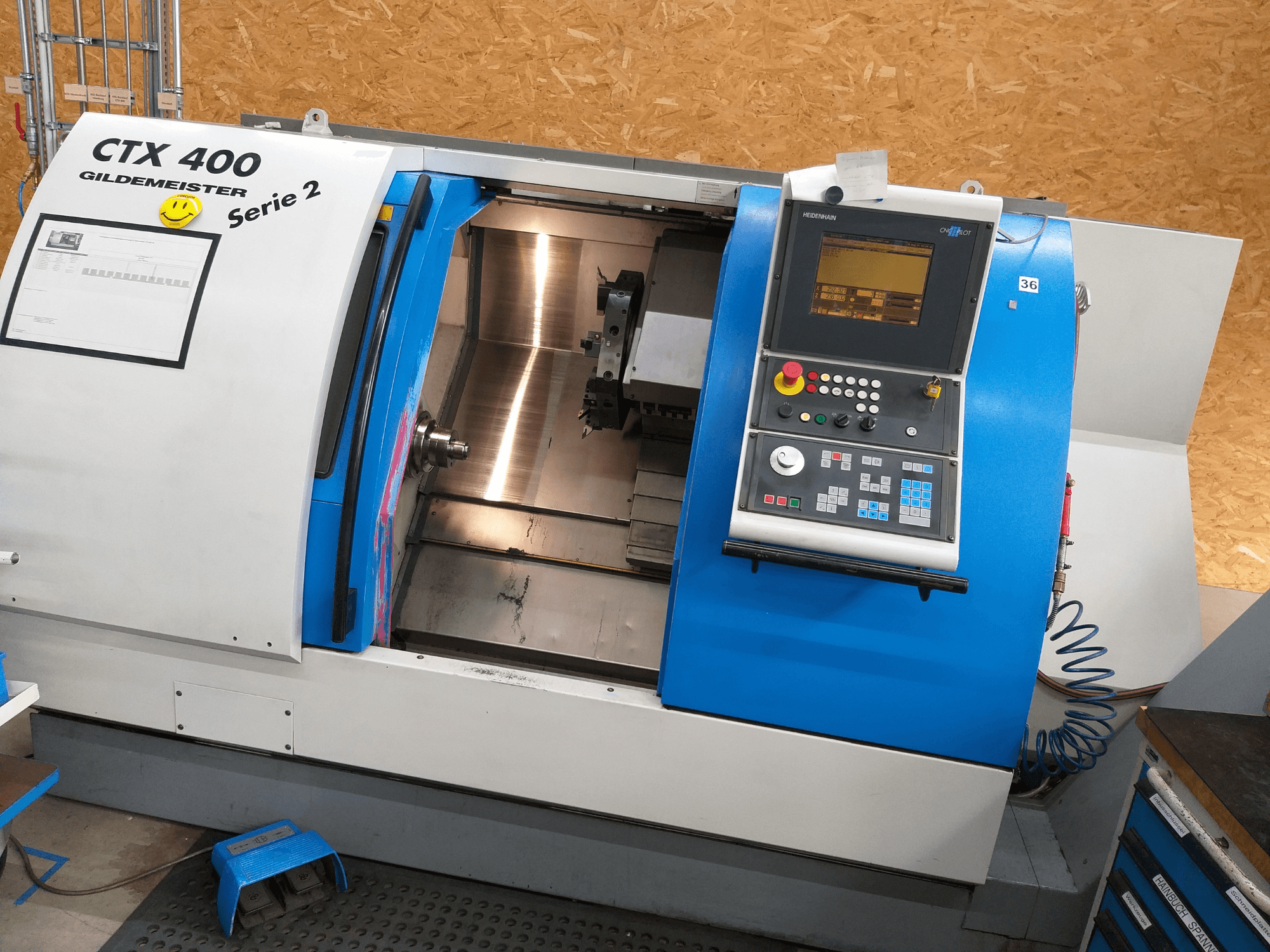

Gildemeister - CTX400 Serie2 (1999) DE-TUR-GIL-1999-00003

• Vezérlőegység márkája: HEIDENHAIN

• Vezérlőegység modellje: CNC PILOT

• Középpontok közötti távolság: 600 mm

• Átmeneti szélesség az asztal felett: 570 mm

• Keresztcsúszka feletti forgási átmérő: 470 mm

• Maximális esztergálási átmérő: 420 mm

• Orsócsap: DIN 55026 lapos karima, 170h5 méret

• Első csapágy átmérője: 120 mm

• Orsófurat: 79 mm

• Maximális tokmányátmérő: 250 mm

• Maximális nyomaték: 320 Nm

• Tárcsatípus: tárcsás

• Szerszámrendszer: VDI 20/20

• Hátsó orsó kúpos átmérője: MK4

• Hátsó orsócső átmérője: 80 mm

• A hátsó orsó cső elmozdulása: 550 mm

• X-tengely előtolási hajtás: 3,3 kW

• Z-tengely előtolási hajtása: 3,3 kW

• Kenőszivattyú teljesítménye: 0,1 kW

• Hűtőfolyadék-szivattyú teljesítménye: 1,4 kW

• Hidraulikus szivattyú teljesítménye: 1,5 kW

• Gyorsmozgás X-tengely: 24 000 mm/perc

• Z-tengely gyorshaladása: 20 000 mm/perc

• Előtolási sebesség: 0,025–7000 mm/perc

• Menetemelkedés-tartomány: 0,025–3500 mm/perc

• Hűtőfolyadék-tartály űrtartalma: 100 l

• Tápfeszültség: 400 V

• Frekvencia: 50 Hz

• Csatlakoztatott terhelés: 44 kVA

• Névleges áram: 64 A

• Vezérlőfeszültség: 24 V

• Üzemórák száma: 58 132 óra

• CE tanúsítvánnyal rendelkezik

• A szállítási tartalom a képen látható, beleértve 3 belső szorítófejet

• A képen látható konfiguráció: VDI30 tárcsás revolver

Opcionális:

• Hátsó orsó

• Forgácsszállító
