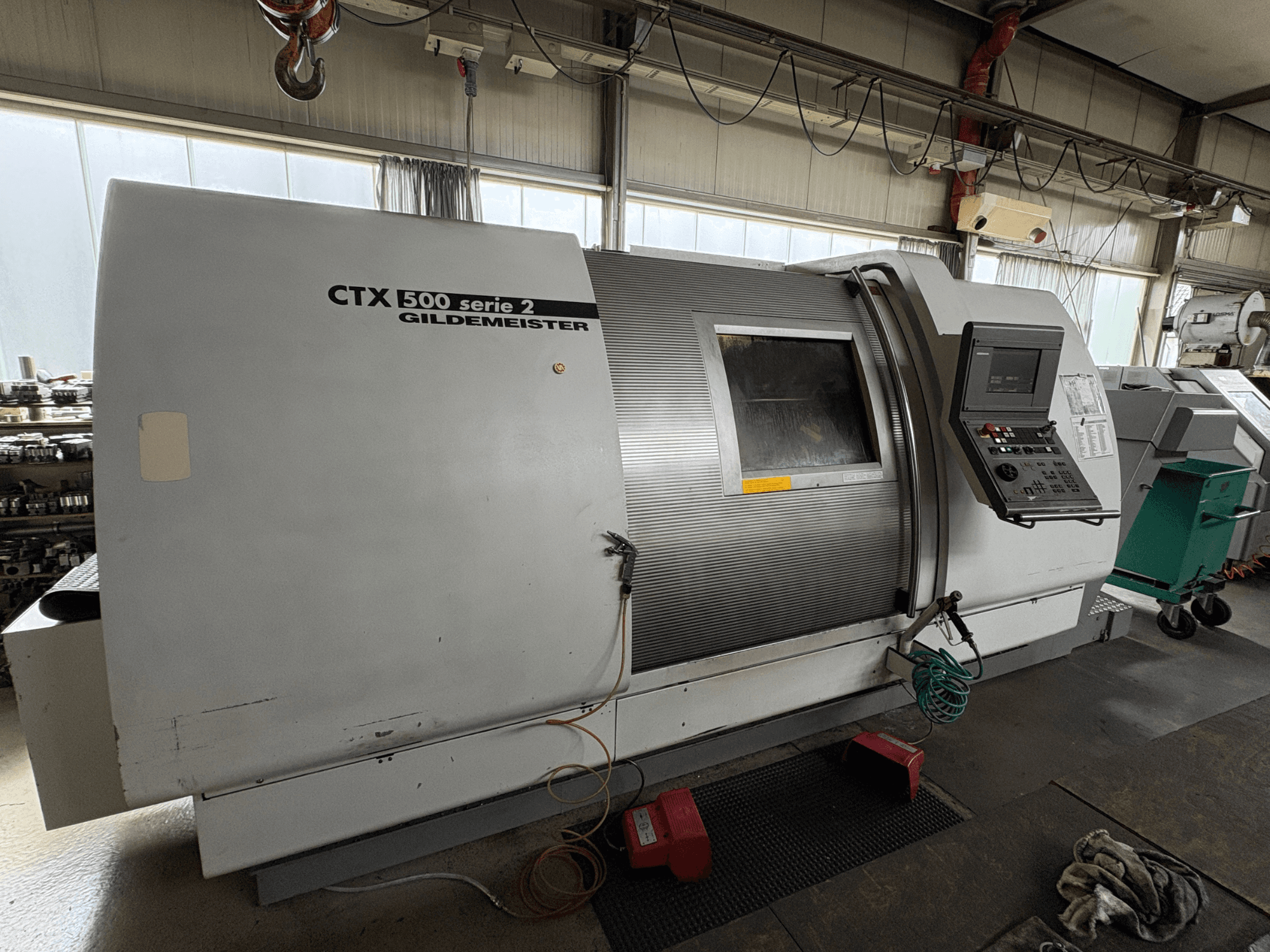

Gildemeister - CTX 500 S2DE-TUR-GIL-2001-00006

- A forgóátmérő az elülső vezetőburkolat felett: 455 mm

- Főorsó átmérője: 220 h5 mm

- A főorsó átmérője az elülső csapágyban: 140 mm

- Orsófurat: 107 mm

- Tokmány átmérője: 315 / 400 mm

- Hajtó teljesítmény (100% terhelési ciklus): 23 kW

- Maximális nyomaték: 650 Nm

- Fordulatszám-tartomány: 18–3600 ford./perc

- C-tengely fordulatszáma: < 100 ford./perc

- C-tengely rögzítő nyomatéka: 750 Nm

- C-tengely indexelési pontossága: <= 0,025 fok

- Előtolási erő X-tengely: 8 kN

- Előtolási erő Z-tengelyen: 15 kN

- Gyorsmozgási sebesség X: 24 m/min

- Gyorsmozgási sebesség Z: 30 m/perc

- Golyósorsó X / Z (átmérő x menetmagasság): 32x15 / 40x20 mm

- Szerszámtár: univerzális tárcsás szerszámtár, automatikus indexelés irányvezérléssel

- Szerszámállások száma: 12

- Szerszámrögzítés hengeres szárral (DIN 69880): 40 (50) mm

- Függőleges elmozdulás (Y-tengely): +/- 50 mm

- Meghajtott szerszámok változat - Szerszámállások száma: 12

- Meghajtott szerszámok változat – max. meghajtott szerszámok száma: 6

- Meghajtott szerszámok változat – maximális befogási átmérő: 16 mm

- Meghajtott szerszámok változat – maximális fordulatszám: 4000 fordulat/perc

- Meghajtott szerszámok változat – Meghajtási teljesítmény (40%-os terhelési ciklus): 9,7 kW

- Hátállvány-orsó átmérője (elülső rész): 120 mm

- Hátállvány-cső löket: 120 mm

- Hátcsapó orsó rögzítése: Mk 5 (6)

- A hátsó orsó nyomása (max.): 14 kN

- A DL 1000 méretei (HxSzxM) forgácsszállító nélkül: 5560 x 2400 x 2130 mm

- Súly forgácsszállító nélkül: 8700 kg / 10000 kg

- Hangnyomásszint: 77 dB(A)

- Megvilágítás az esztergaorsónál: > 300 lux

- Feszültség (U): 400 V

- Frekvencia (f): 50 Hz

- Fázisok: 3 ~

- Látszólagos teljesítmény (P): 58 kVA

- Áram (I): 85 A

- Biztosíték: 100 A

- Vezérlőfeszültség: 230 V / 24 V=

A csomag tartalma:

Forgácsszállító, 3-pofás tokmány, lábfékkapcsolók, elszívócső-rögzítés
